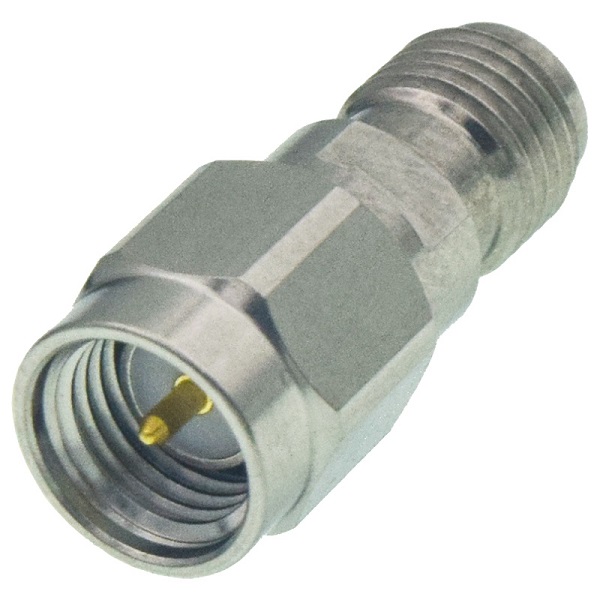

工作频率DC~26.5GHz, SMA-J转接SMA-K, 不锈钢
低驻波比,高性价比。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 26.5 | GHz |
插入损耗 | 0.2 | dB | ||
驻波比 | 1.15 |
阻抗 | 50Ω |

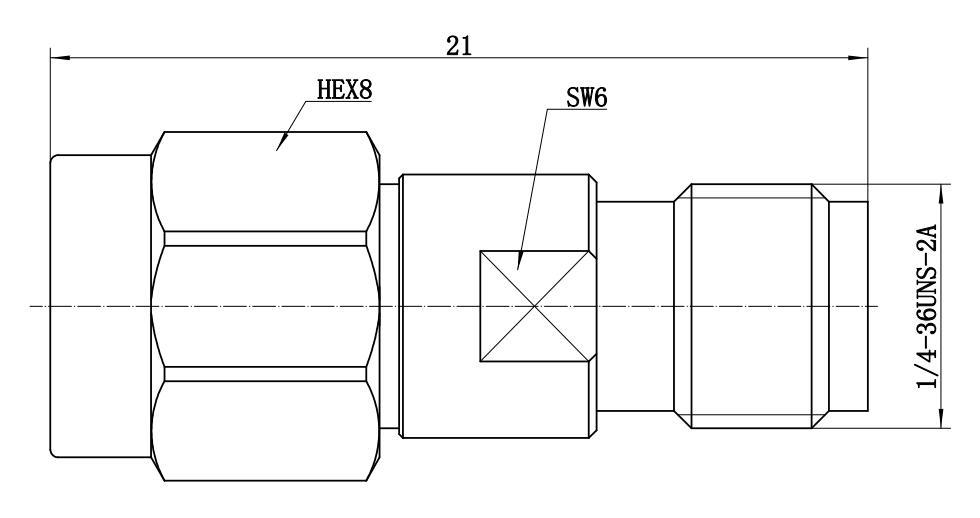

接口形式 | SMA-J转接SMA-K |
表面 | 不锈钢钝化 |
产品外壳材料 | 不锈钢SUS303F |
内导体 | 铍铜镀金 |
支撑子 | 聚四氟乙烯 |
工作温度 | -55~+125℃设计保证 |
F(GHz) | S21(L) | S22(V) |
0.01 | -0.01 | 1.01 |
2.01 | -0.02 | 1.02 |
4.01 | -0.04 | 1.02 |
6.01 | -0.06 | 1.05 |
8.01 | -0.06 | 1.06 |
10.01 | -0.08 | 1.07 |
12.01 | -0.11 | 1.09 |
14.01 | -0.11 | 1.11 |
16.01 | -0.12 | 1.11 |
18.01 | -0.12 | 1.15 |
20.01 | -0.13 | 1.12 |
