产品
耦合器
1200~1800MHz, 耦合度9dB, 表面贴装, 50W
- ZDC18-9M1200-1800-046
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1200 | ~ | 1800 | MHz |
| 插入损耗 | 1.1 | dB | ||
| 耦合度 | 8 | 9 | 10 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 沉金 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

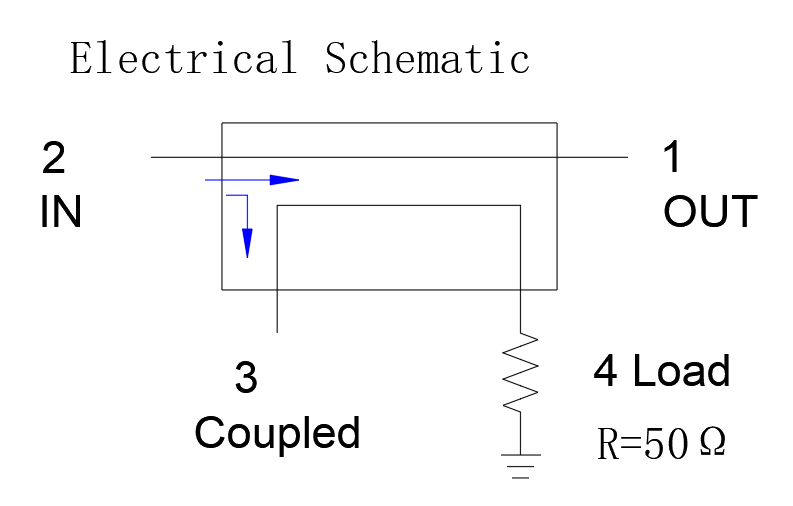

端口定义
| 输入端口 | 2 | 1 |
| 输出端口 | 1 | 2 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

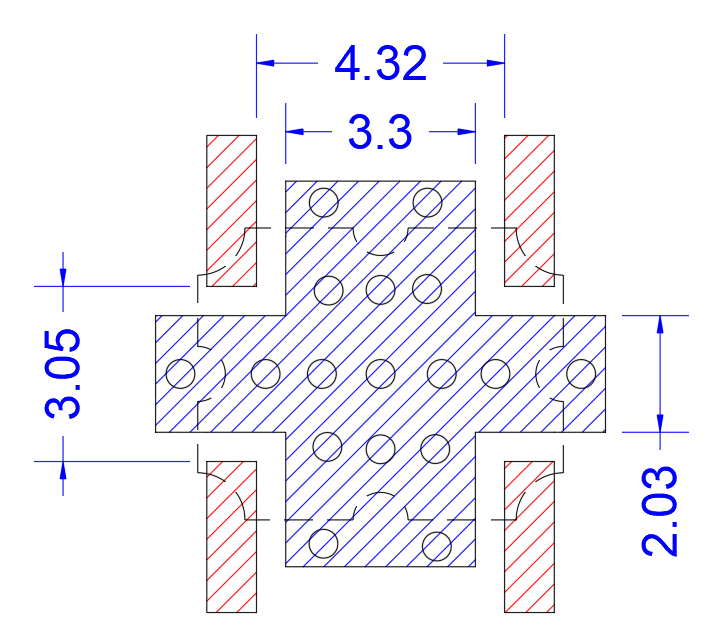

建议PCB布局图

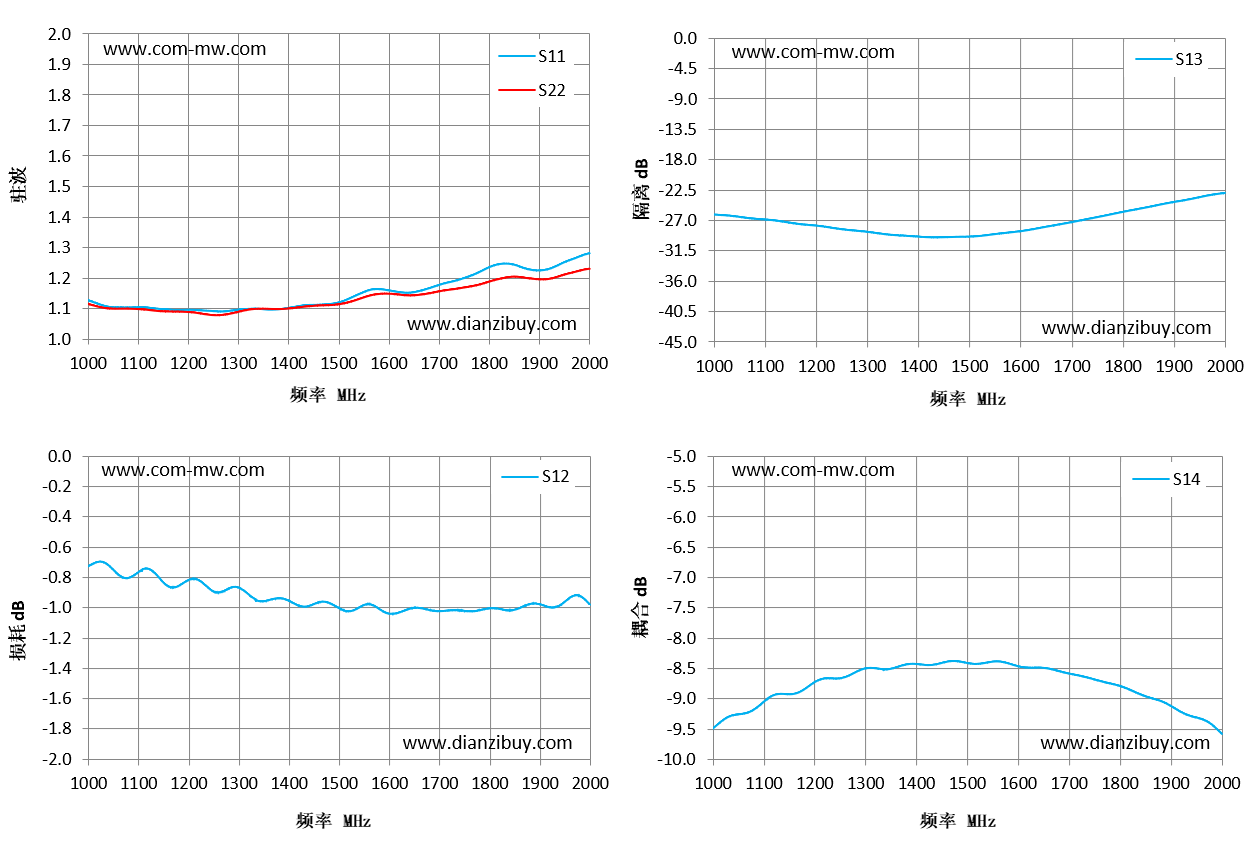

典型测试曲线图

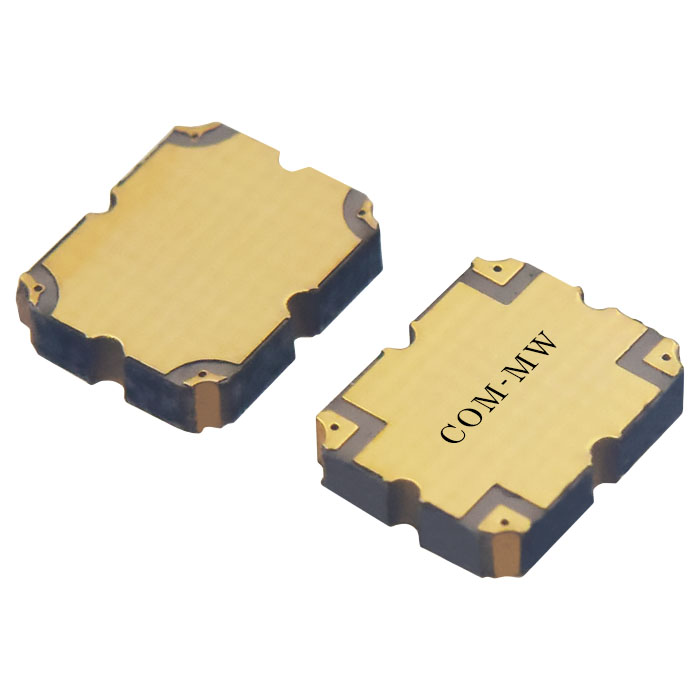

参考实物图

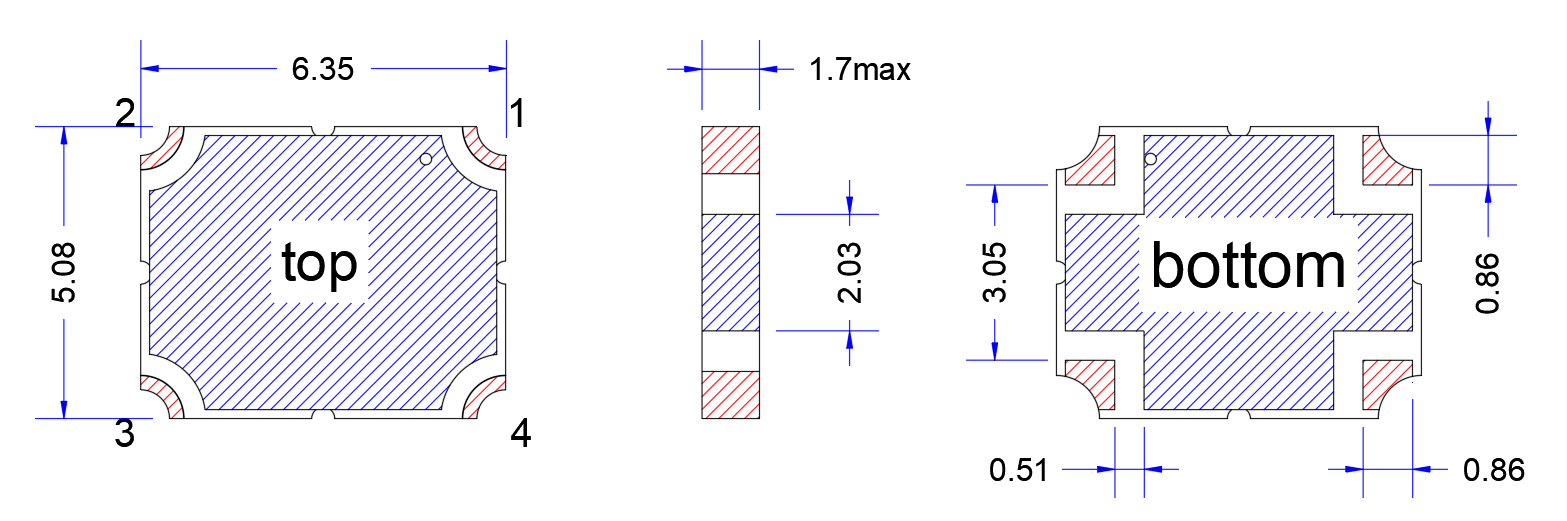

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 隔离 dB | S14 耦合 dB |
|---|---|---|---|---|---|
| 1000 | 1.13 | 1.12 | -0.73 | -26.11 | -9.49 |
| 1071 | 1.1 | 1.1 | -0.8 | -26.65 | -9.22 |
| 1143 | 1.1 | 1.09 | -0.81 | -27.24 | -8.93 |
| 1214 | 1.1 | 1.09 | -0.81 | -27.87 | -8.68 |
| 1286 | 1.09 | 1.08 | -0.87 | -28.54 | -8.54 |
| 1357 | 1.1 | 1.1 | -0.96 | -29.15 | -8.49 |
| 1429 | 1.11 | 1.11 | -1 | -29.47 | -8.45 |
| 1500 | 1.12 | 1.11 | -1 | -29.36 | -8.41 |
| 1571 | 1.16 | 1.15 | -0.99 | -28.81 | -8.4 |
| 1643 | 1.15 | 1.14 | -1.01 | -28 | -8.49 |
| 1714 | 1.18 | 1.16 | -1.02 | -27.02 | -8.61 |
| 1786 | 1.22 | 1.18 | -1.02 | -25.92 | -8.76 |
| 1857 | 1.24 | 1.2 | -1.01 | -24.87 | -8.98 |
| 1929 | 1.24 | 1.2 | -1 | -23.85 | -9.26 |
| 2000 | 1.28 | 1.23 | -0.98 | -22.89 | -9.58 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
