双工器
通带频率一7145~7250MHz, 通带频率二7750~9000MHz, 波导口
- ZCB8-2W7145-9000-2231
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 7145 | ~ | 7250 | MHz |
| 通带频率二 | / | / | 7750 | ~ | 9000 | MHz |
| 通带一损耗 | / | / | 0.35 | dB | ||
| 通带二损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 7750M-9000 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | 7145M-7250 | MHz≥ | 80 | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ84 |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 重量约500g |
端口定义
| 1 | 公共端 | 0 |
| 2 | 通带一 | 1 |
| 3 | 通带二 | 2 |
典型测试数据
| 频率 GHz | S02 驻波 | S01 驻波 | S02 损耗 dB | S01 损耗 dB |
|---|---|---|---|---|
| 6.6 | 121.09 | 861.4 | -94.44 | -76.22 |
| 6.84 | 101.88 | 1583.26 | -93.65 | -44.54 |
| 7.08 | 8492.14 | 1.16 | -93.85 | -0.24 |
| 7.33 | 89.72 | 1.24 | -73.04 | -0.23 |
| 7.57 | 197.71 | 33.74 | -34.87 | -41.76 |
| 7.81 | 1.09 | 114.06 | -0.19 | -76.88 |
| 8.05 | 1.12 | 9563.91 | -0.13 | -92.58 |
| 8.3 | 1.14 | 459.35 | -0.1 | -94.64 |
| 8.54 | 1.11 | 89977.65 | -0.11 | -94.84 |
| 8.78 | 1.12 | 86.44 | -0.07 | -95.3 |
| 9.02 | 1.11 | 32.29 | 0.14 | -96.48 |
| 9.26 | 83.63 | 43.51 | -38.76 | -91.43 |
| 9.51 | 2742.59 | 54.58 | -92.81 | -91.86 |
| 9.75 | 1815.44 | 273.18 | -93.85 | -93.45 |
| 9.99 | 1233.18 | 1015.14 | -96.74 | -91.7 |
参考实物图

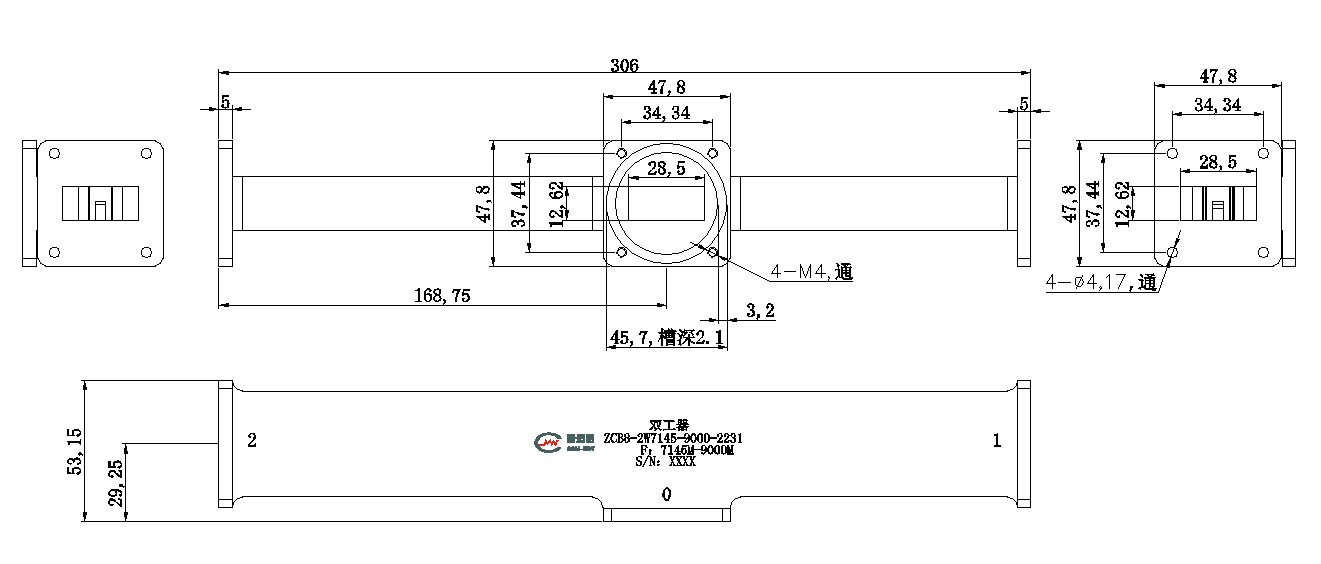

外形结构图（mm）

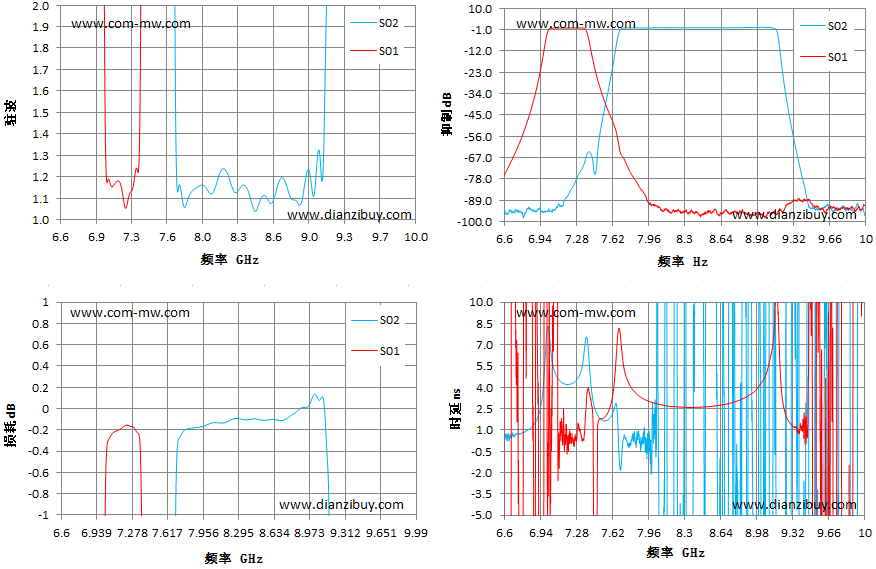

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
