产品
电缆组件
DC~40GHz, 稳幅稳相, 2500mm, 2.92-J, 2.92-J
- DCA9-2.92M25002.92M3.6-1496
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | DC-6 | 1.85 | 2.13 | dB | |
| 插入损耗 | 6-15 | 3.54 | 4.32 | dB | |
| 插入损耗 | 15-26.5 | 5.82 | 6.54 | dB | |
| 插入损耗 | 26.5-40 | 7.64 | 8.01 | dB | |
| 驻波 | DC-6 | 1.02 | 1.35 | ||
| 驻波 | 6-15 | 1.08 | 1.35 | ||
| 驻波 | 15-26.5 | 1.13 | 1.35 | ||
| 驻波 | 26.5-40 | 1.19 | 1.38 |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 2500mm |
| 接口一 | 2.92-J不锈钢螺母 |
| 接口二 | 2.92-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 2500 | mm | C1 | 8.0 | mm |
| B | 3.6 | mm | E1 | 8.0 | mm |
| T | 70 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

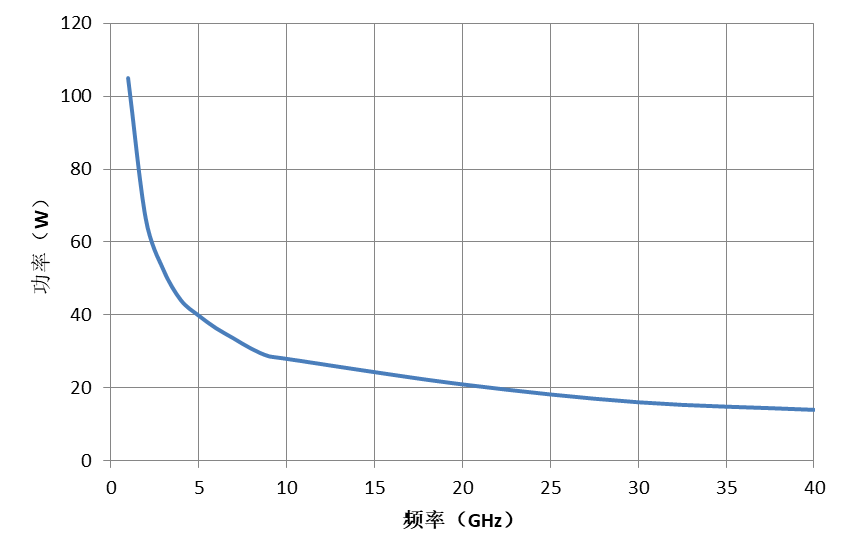

典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.01 | 1.01 |
| 4000 | 1.21 | 1.02 | 1.03 |
| 6000 | 2.01 | 1.04 | 1.06 |
| 8000 | 2.67 | 1.07 | 1.08 |
| 10000 | 3.04 | 1.09 | 1.08 |
| 15000 | 4.03 | 1.10 | 1.10 |
| 18000 | 4.82 | 1.12 | 1.14 |
| 20000 | 5.30 | 1.14 | 1.17 |
| 26500 | 6.31 | 1.15 | 1.19 |
| 30000 | 7.07 | 1.19 | 1.20 |
| 40000 | 7.89 | 1.21 | 1.22 |

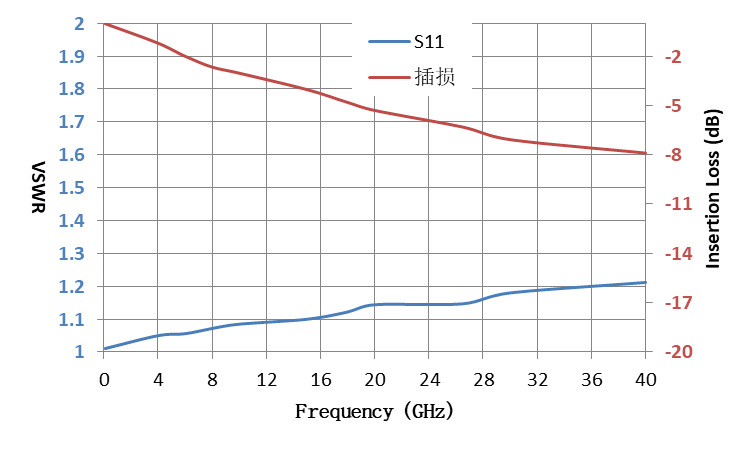

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
