馈电器
1000~8000MHz, 馈电电压50V, 馈电电流250mA, SMA-K
- ZBT8-1000-8000-1538
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 8000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 30 | dB | ||
| 主线驻波比 | 1.5 | |||
| 馈电电压 | 50 | V | ||
| 馈电电流 | 250 | mA |
其它参数
| 接口形式 | SMA-K |
| 馈电接口 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 5W射频功率 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| RF端口 | RF |
| RF&DC端口 | RF&DC |
| DC端口 | DC |
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR |
| 100 | -0.02 | -78.2 | 1.02 |
| 1000 | -0.08 | -75.3 | 1.03 |
| 2000 | -0.12 | -64.2 | 1.04 |
| 3000 | -0.16 | -60.4 | 1.11 |
| 4000 | -0.21 | -56.9 | 1.16 |
| 5000 | -0.27 | -53.6 | 1.17 |
| 6000 | -0.31 | -51.7 | 1.15 |
| 7000 | -0.39 | -50.4 | 1.18 |
| 8000 | -0.69 | -39.4 | 1.34 |

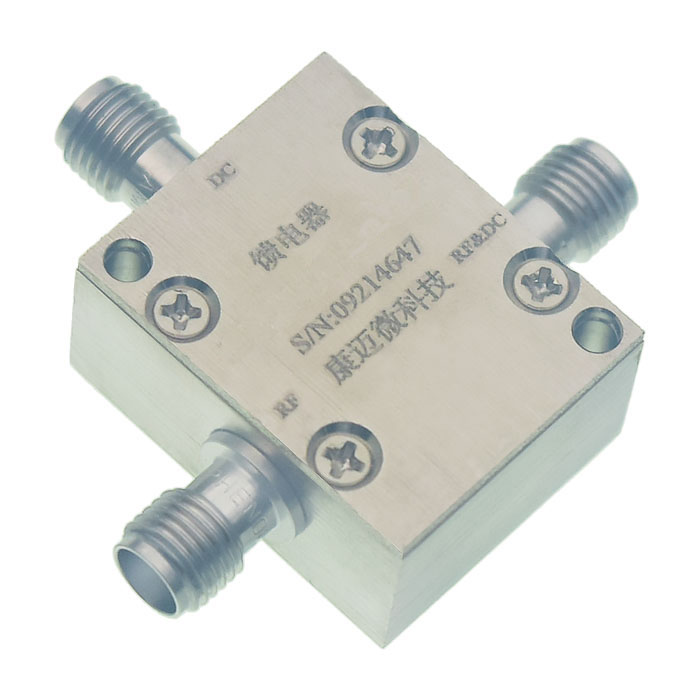

参考实物图

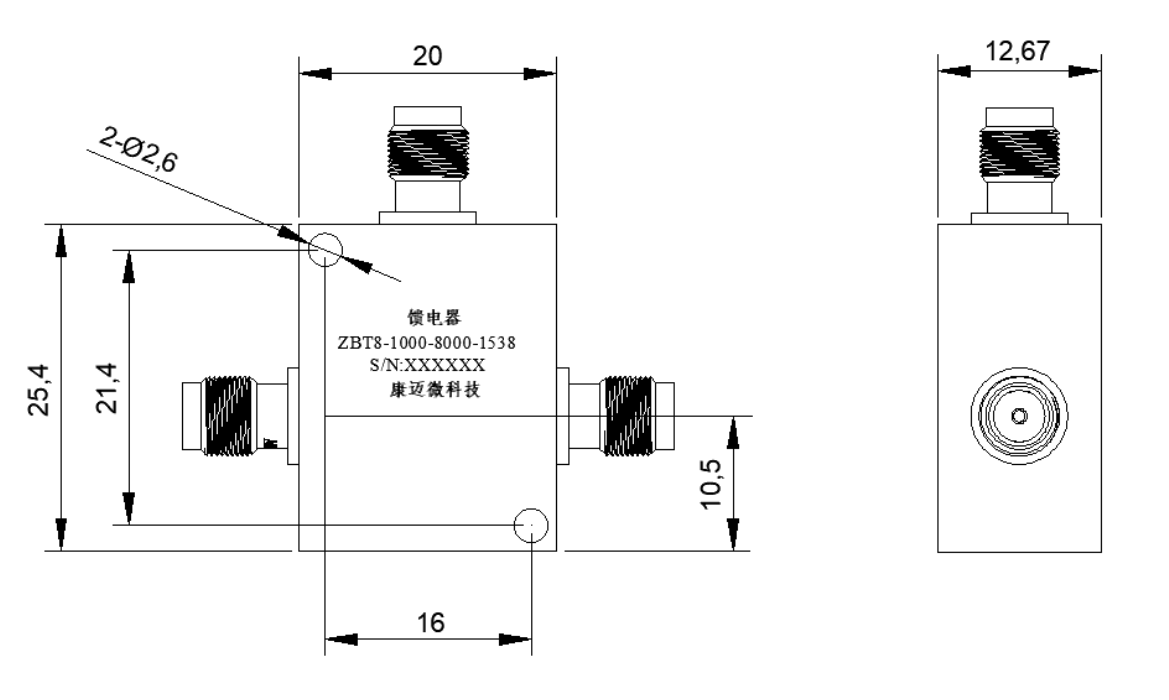

外形结构图（mm）

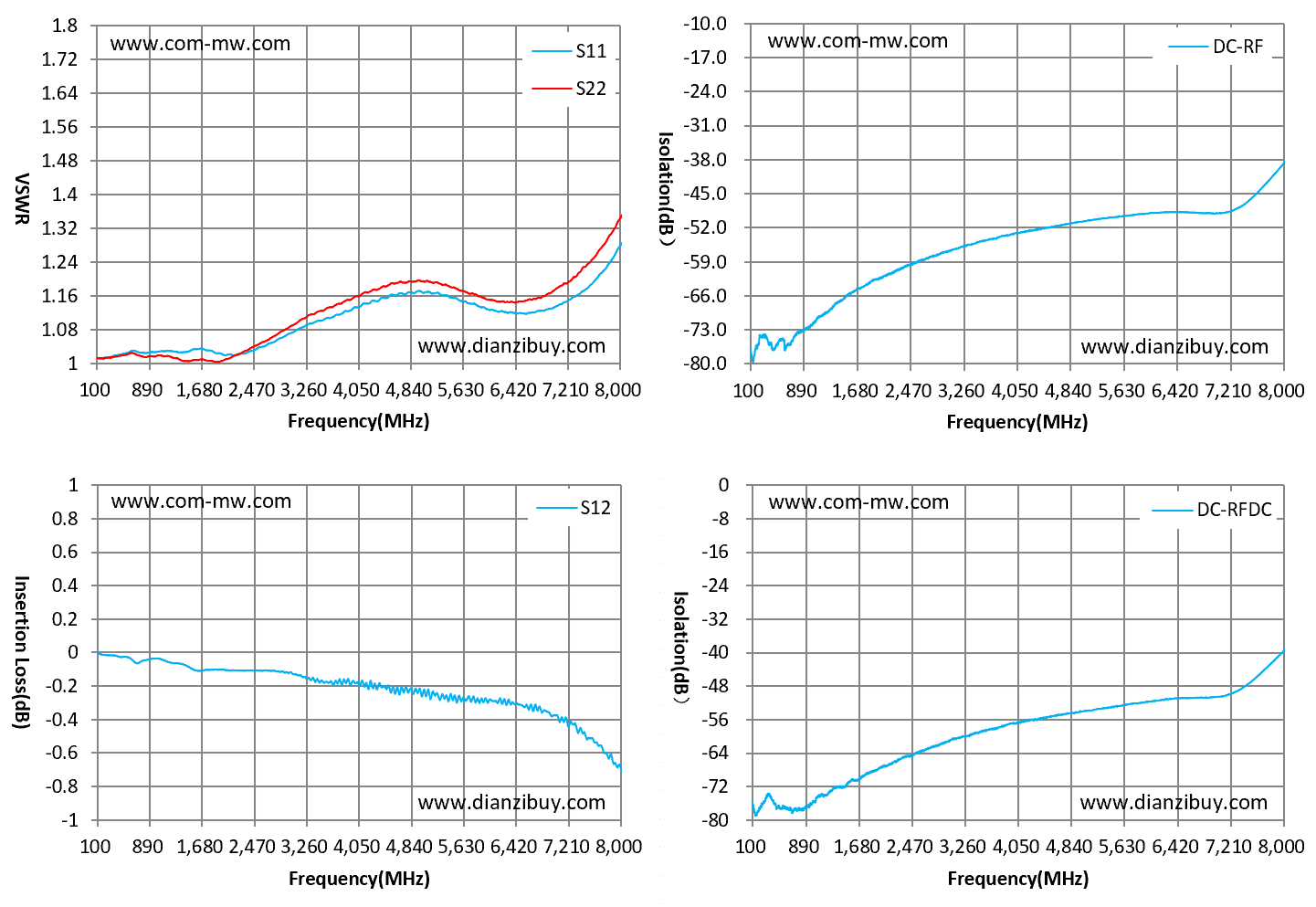

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
