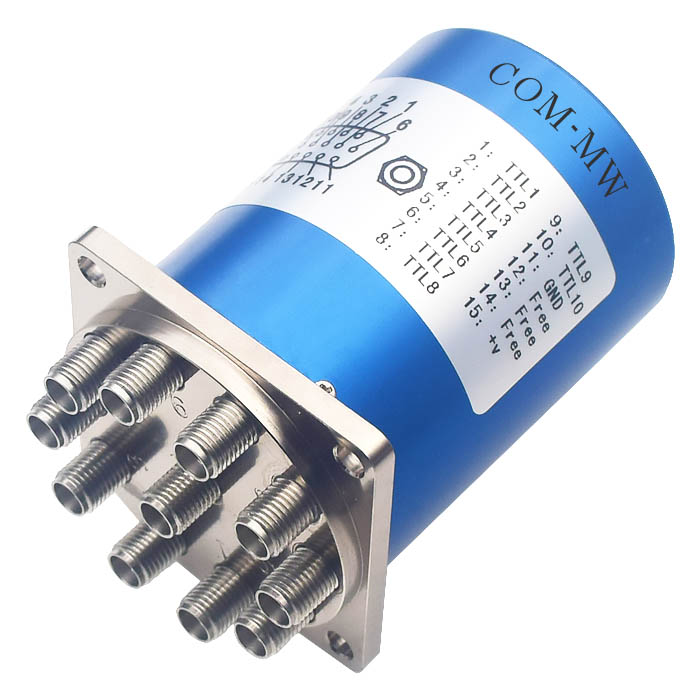

DC~18GHz, 单刀十掷 TTL控制, 机械反射式开关, 开关时间15ms, SMA
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 18 | GHz |
插入损耗 | 0.8 | dB | ||
隔离度 | 50 | 70 | dB | |
驻波比 | 1.4 | 1.8 |
开关路数 | 单刀十掷 TTL控制 |
开关特性 | 机械反射式开关 |
开关时间 | 15ms |

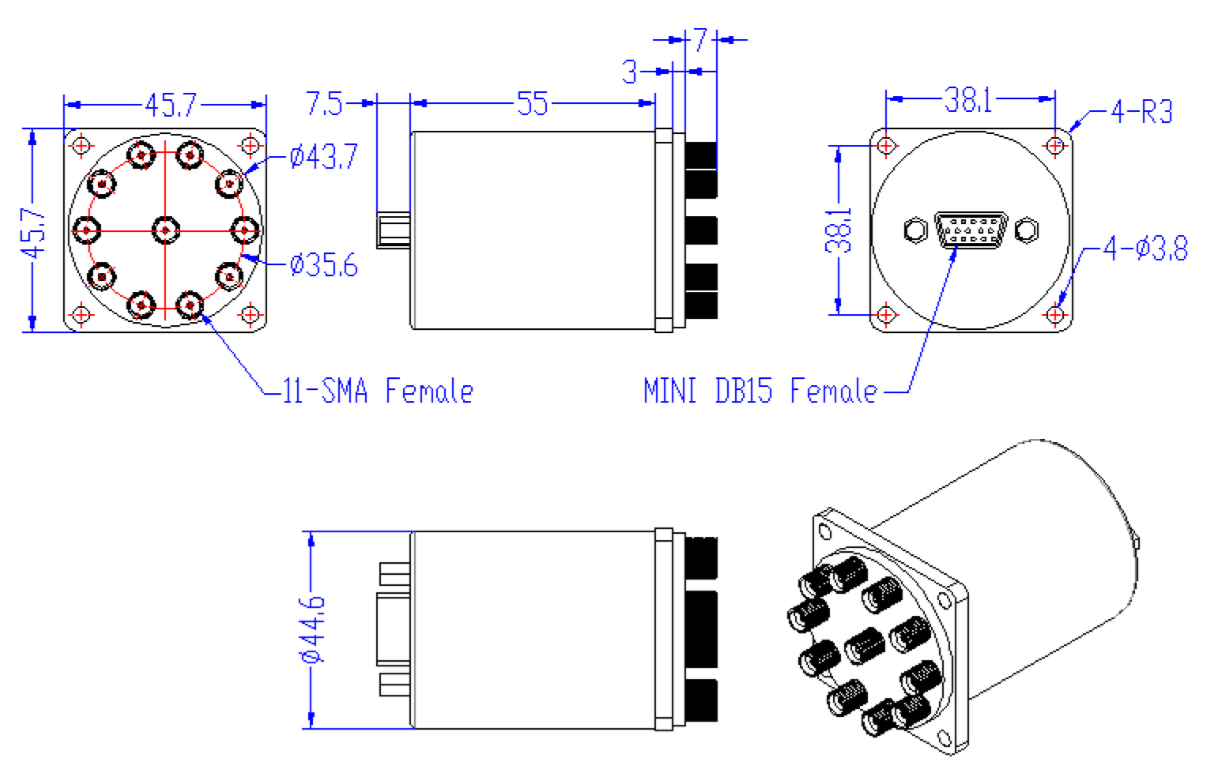

接口形式 | SMA-K |
阻抗 | 50Ω |
功率容量 | 80W@3GHz;60W@6GHz;20W@18GHz |
工作电压 | +24V |
工作电流 | 150mA |
工作温度 | -30~+70℃设计保证 |
开关寿命 | 100万次 |
切换模式 | 先断后合 |

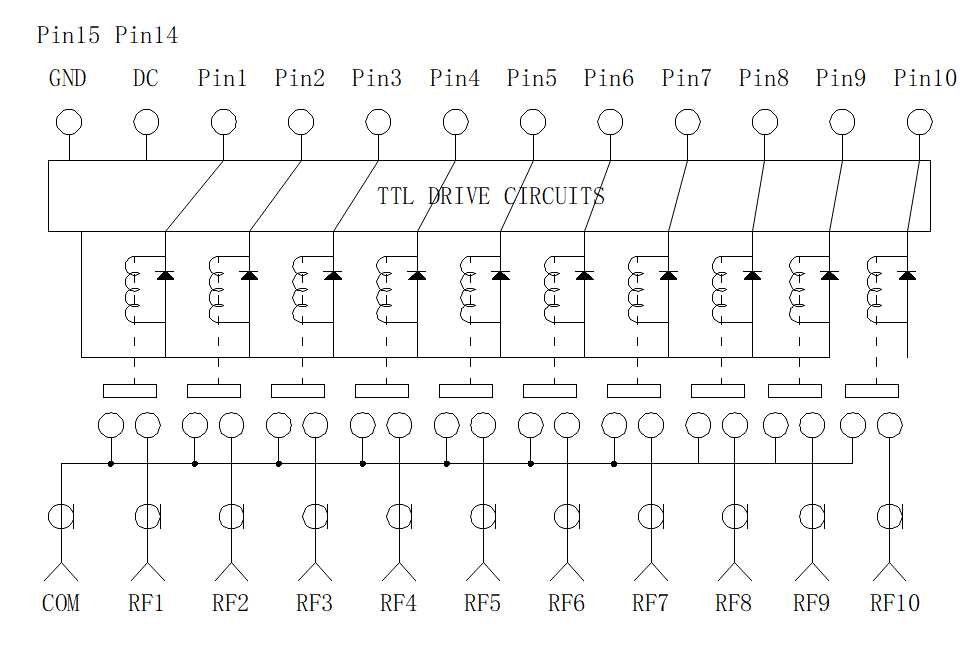

其它 | 控制接口:mini DB15-Female |
公共端口 | COM |
分路端口 | 1,2,3,4,5,6,7,8,9,10 |

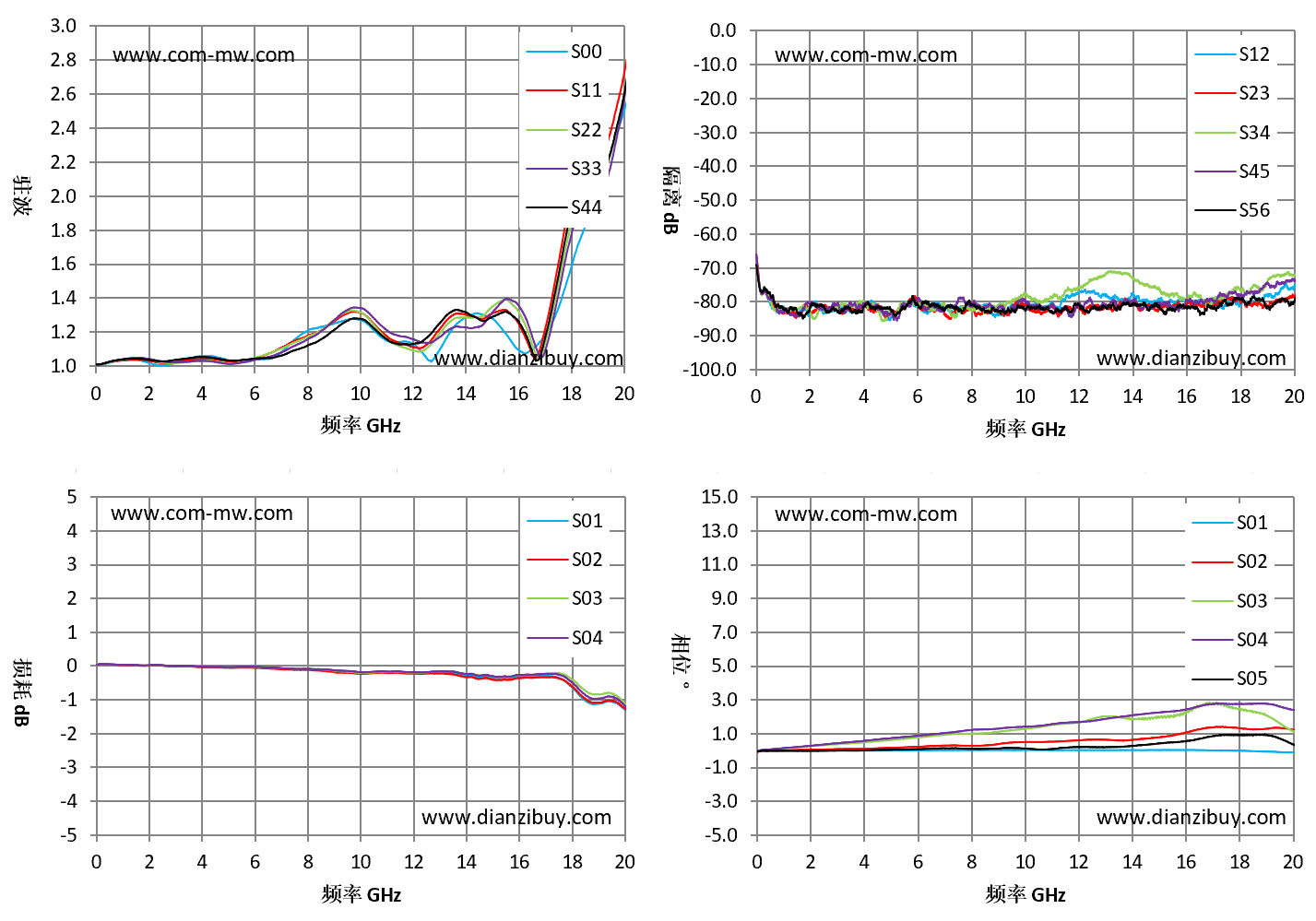

频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
0.01 | 1.01 | 1.01 | -0.01 | -66.53 | -0.02 |
2.86 | 1.01 | 1.02 | -0.03 | -82.14 | 0.42 |
4.29 | 1.06 | 1.04 | -0.03 | -79.91 | 0.63 |
7.14 | 1.1 | 1.12 | -0.09 | -82.67 | 1.07 |
8.57 | 1.23 | 1.22 | -0.12 | -80.75 | 1.25 |
12.86 | 1.06 | 1.19 | -0.32 | -77.98 | 1.84 |
15.71 | 1.15 | 1.3 | -0.45 | -79.29 | 2.36 |
17.14 | 1.22 | 1.32 | -0.61 | -81.19 | 2.79 |
18.57 | 1.84 | 2.17 | -1.06 | -79.4 | 2.78 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
3 | 未施加控制电压,所有 RF 通道与公共端 COM 均为开路状态。 |
