500~2000MHz, 30W, 2路, 0°, SMA
- ZPD9-2M500-2000-2095
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 2000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 22 | dB | ||
| 输入驻波比 | 1.2 | |||
| 输出驻波比 | 1.2 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 2 | ° |
其它参数
| 功率容量 | 30W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 黑色 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1，2 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 400 | 1.32 | -3.24 | -3.24 | 0.01 | -17.75 |
| 543 | 1.1 | -3.17 | -3.17 | 0.05 | -29.05 |
| 686 | 1.11 | -3.2 | -3.2 | 0.04 | -28.08 |
| 829 | 1.16 | -3.26 | -3.26 | 0.06 | -24.8 |
| 971 | 1.14 | -3.29 | -3.29 | 0.07 | -27.99 |
| 1114 | 1.1 | -3.26 | -3.27 | 0.04 | -43.59 |
| 1257 | 1.1 | -3.26 | -3.27 | 0.06 | -28.91 |
| 1400 | 1.1 | -3.28 | -3.28 | 0.04 | -25.54 |
| 1543 | 1.07 | -3.32 | -3.32 | 0.09 | -27.13 |
| 1686 | 1.07 | -3.34 | -3.35 | 0.09 | -35.54 |
| 1829 | 1.11 | -3.38 | -3.4 | 0.09 | -36.84 |
| 1971 | 1.1 | -3.39 | -3.41 | 0.07 | -32.87 |
| 2114 | 1.02 | -3.36 | -3.38 | 0.09 | -38.07 |
| 2257 | 1.15 | -3.41 | -3.44 | 0.01 | -22.64 |
| 2400 | 1.38 | -3.44 | -3.49 | -0.05 | -15.42 |

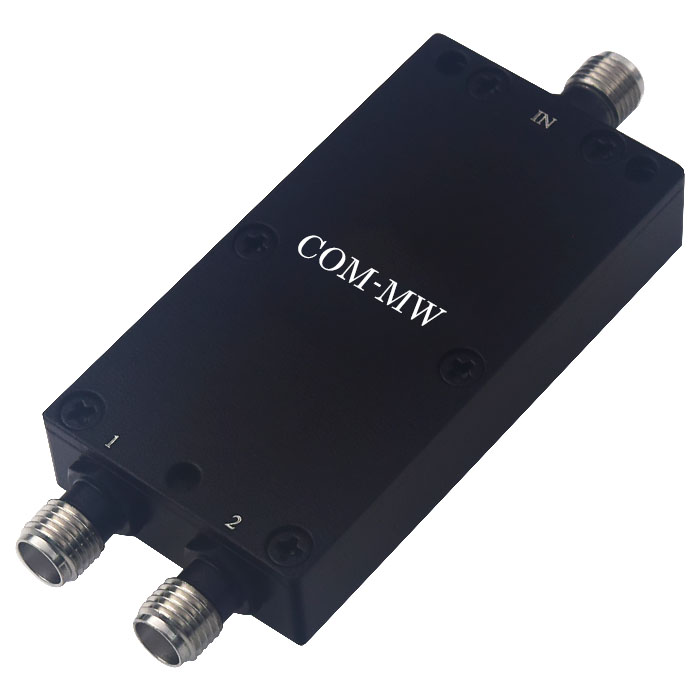

参考实物图

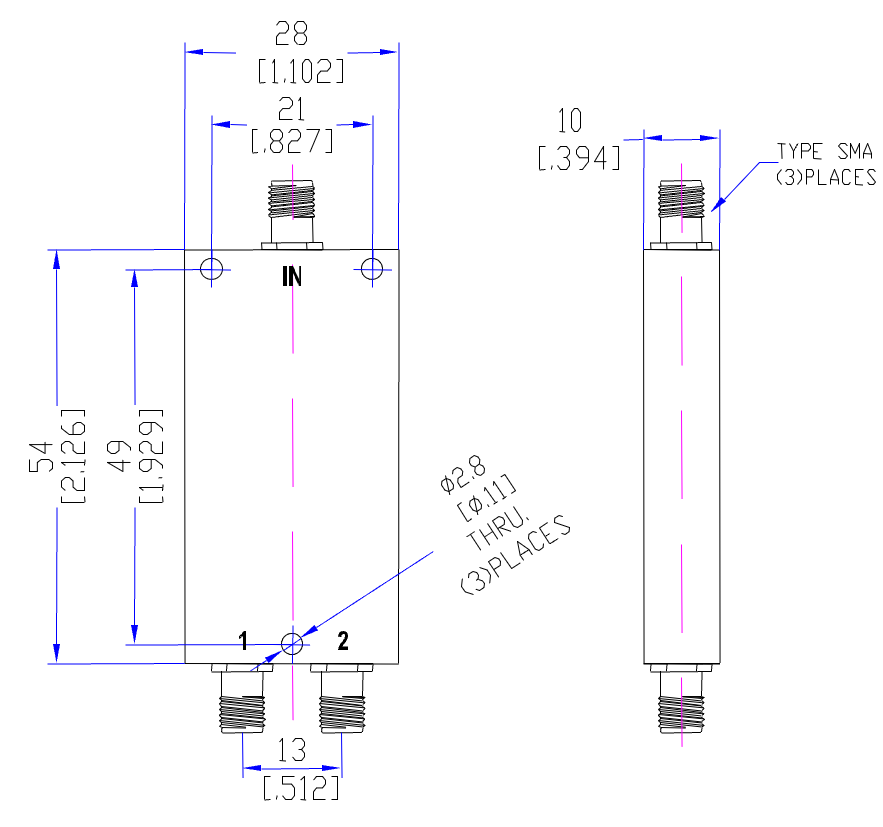

外形结构图（mm）

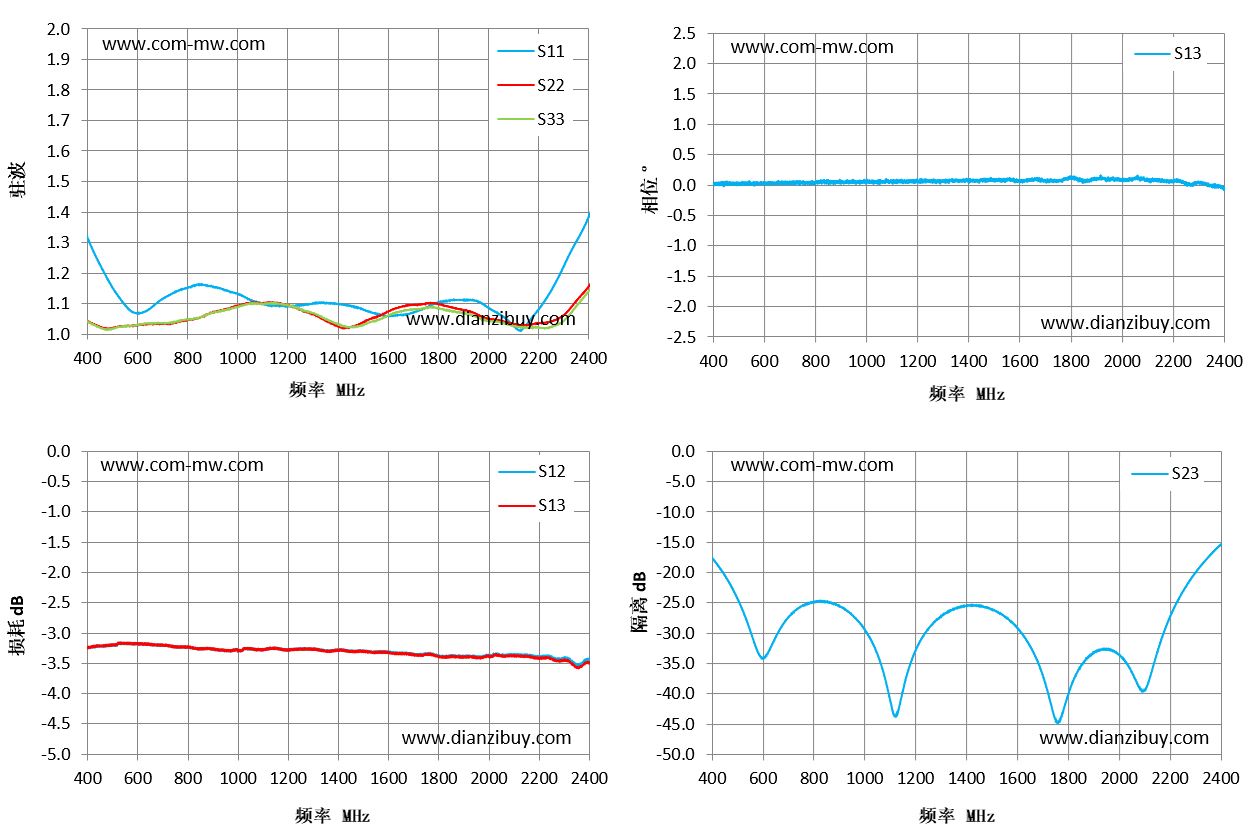

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
