产品
双工器
通带频率一3.8~4.2GHz, 通带频率二7.5~13GHz, SMA
- ZCB8-M3800-13000-906
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 3.8 | ~ | 4.2 | GHz |
| 通带频率二 | / | / | 7.5 | ~ | 13 | GHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 7.5-13 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 3.8-4.2 | GHz≥ | 55 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 0.01 | 1.01 | 1 | 10225.35 | 0.01 | -66.13 |
| 1.08 | 1.06 | 1.1 | 498.04 | -0.04 | -82.73 |
| 2.15 | 1.09 | 1.07 | 643.78 | -0.08 | -78.39 |
| 3.22 | 1.05 | 1.05 | 321.37 | -0.09 | -78.32 |
| 4.29 | 1.03 | 1.06 | 18025.5 | -0.16 | -78.22 |
| 5.36 | 1.04 | 1.07 | 180.04 | -0.37 | -38.19 |
| 6.43 | 1.05 | 38.23 | 1.09 | -40.27 | -0.32 |
| 7.51 | 1.16 | 116.57 | 1.1 | -67.55 | -0.15 |
| 8.58 | 1.25 | 199.55 | 1.2 | -78.79 | -0.15 |
| 9.65 | 1.37 | 87.79 | 1.37 | -77.2 | -0.24 |
| 10.72 | 1.46 | 33.41 | 1.26 | -80.17 | -0.19 |
| 11.79 | 1.12 | 20.21 | 1.07 | -75.81 | -0.11 |
| 12.86 | 1.2 | 20.9 | 1.14 | -69.63 | -0.18 |
| 13.93 | 1.15 | 78.39 | 1.09 | -63.19 | -0.18 |
| 15 | 1.15 | 1895.72 | 1.44 | -56.42 | -0.16 |

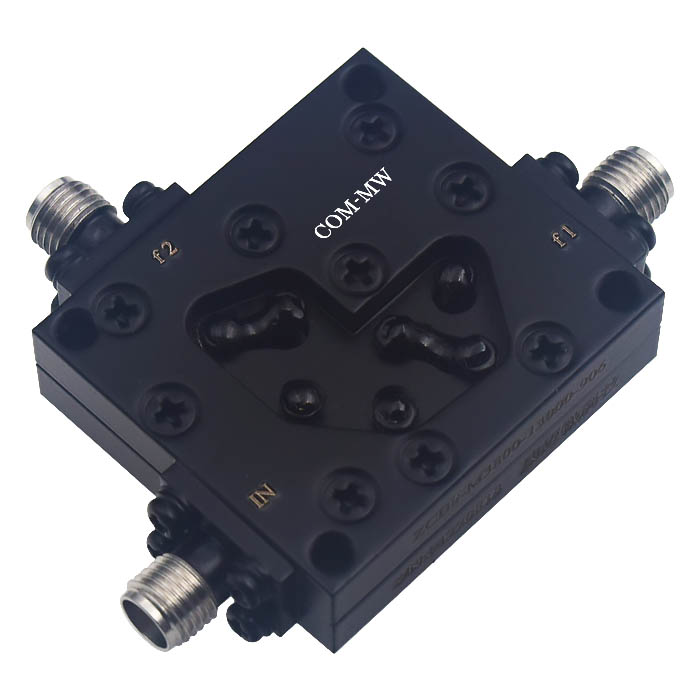

参考实物图

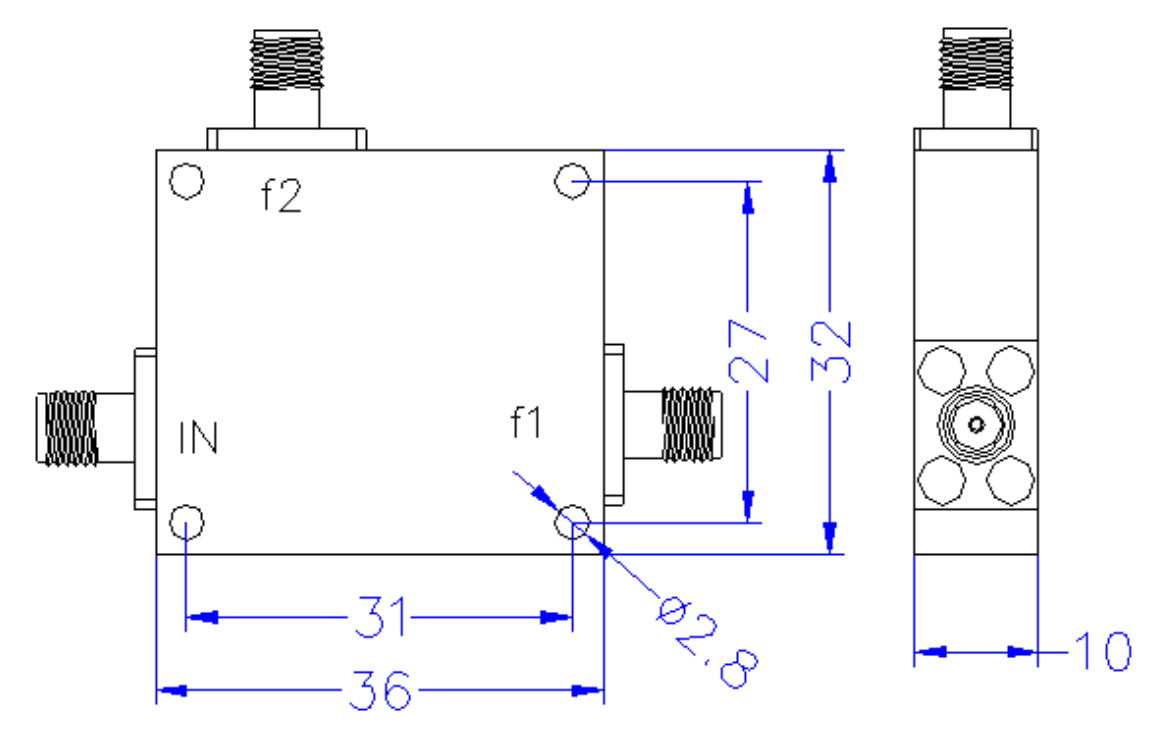

外形结构图（mm）

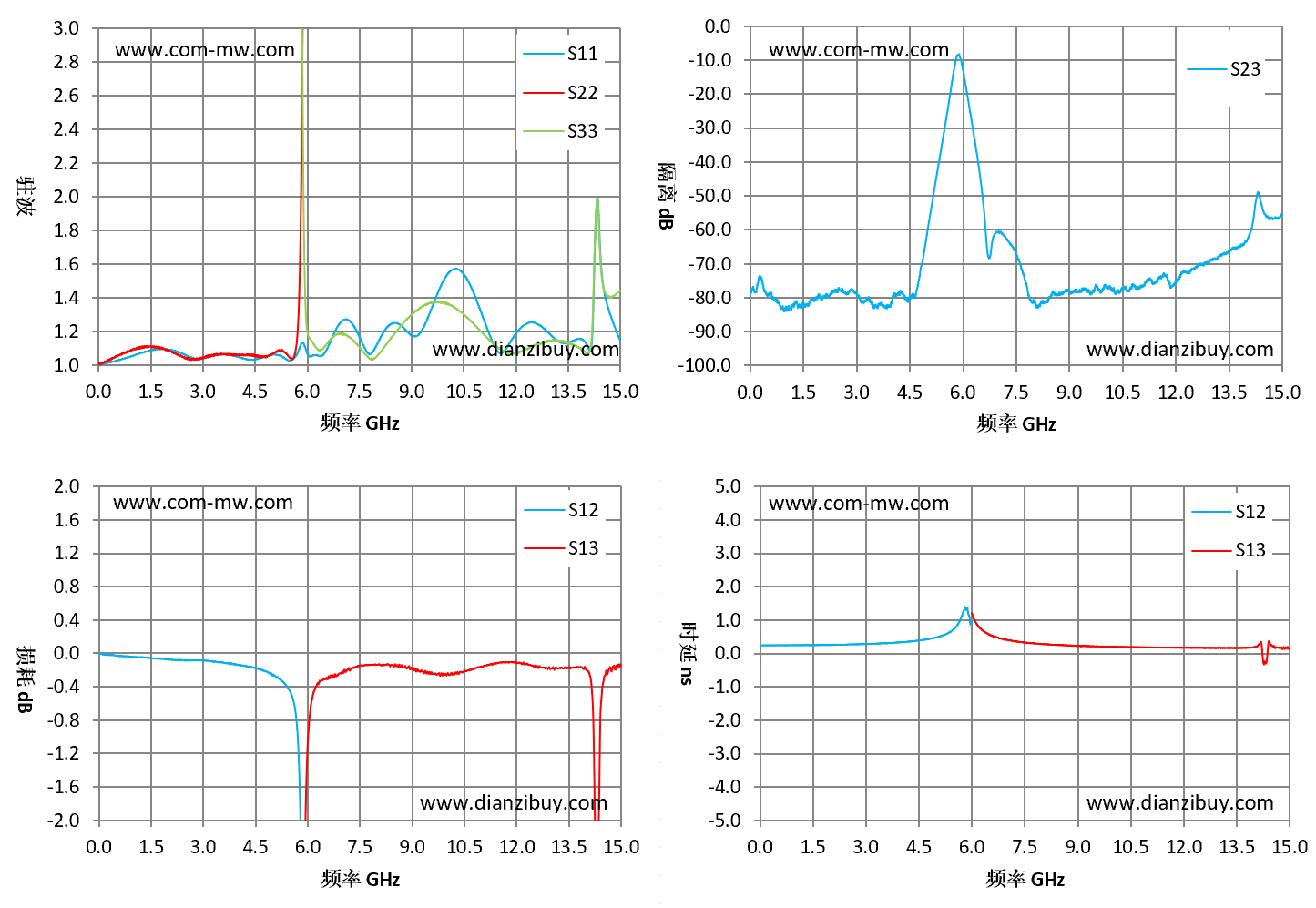

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
