产品
双工器
通带频率一11.45~14.5GHz, 通带频率二19.6~31GHz, 2.92
- ZCB1-M11.45-31G-104
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 11.45 | ~ | 14.5 | GHz |
| 通带频率二 | / | / | 19.6 | ~ | 31 | GHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 19.6-31 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | 11.45-14.5 | GHz≥ | 40 | dB |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 1 | 公共端 | IN |
| 2 | 通带一 | F1 |
| 3 | 通带二 | F2 |
| 4 | 接地端 | 外壳 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.05 | -58.43 | -0.05 | 0.33 | |
| 2.5 | 1.04 | -64.98 | -0.42 | 0.3 | |
| 5 | 1.03 | -67.05 | -0.49 | 0.32 | |
| 7.5 | 1.06 | -68.28 | -0.64 | 0.32 | |
| 10 | 1.12 | -68.37 | -0.75 | 0.33 | |
| 12.5 | 1.31 | -64.18 | -0.88 | 0.35 | |
| 15 | 1.38 | -19.34 | -0.87 | 0.43 | |
| 17.5 | 2.43 | -2.36 | -24.29 | ||
| 20 | 1.46 | -1.04 | -53.07 | 0.34 | |
| 22.5 | 1.55 | -1.13 | -45.27 | 0.31 | |
| 25 | 1.15 | -0.86 | -50.19 | 0.3 | |
| 27.5 | 1.59 | -1.3 | -57.81 | 0.27 | |
| 30 | 1.38 | -1.21 | -49.27 | 0.27 | |
| 32.5 | 1.09 | -1.05 | -50.95 | 0.29 | |
| 35 | 5.41 | -4.72 | -22.48 | 0.41 |

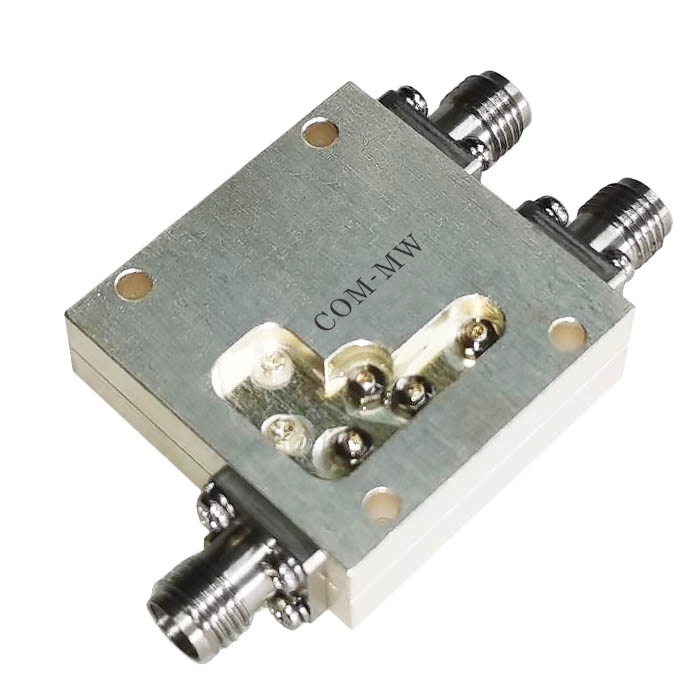

参考实物图

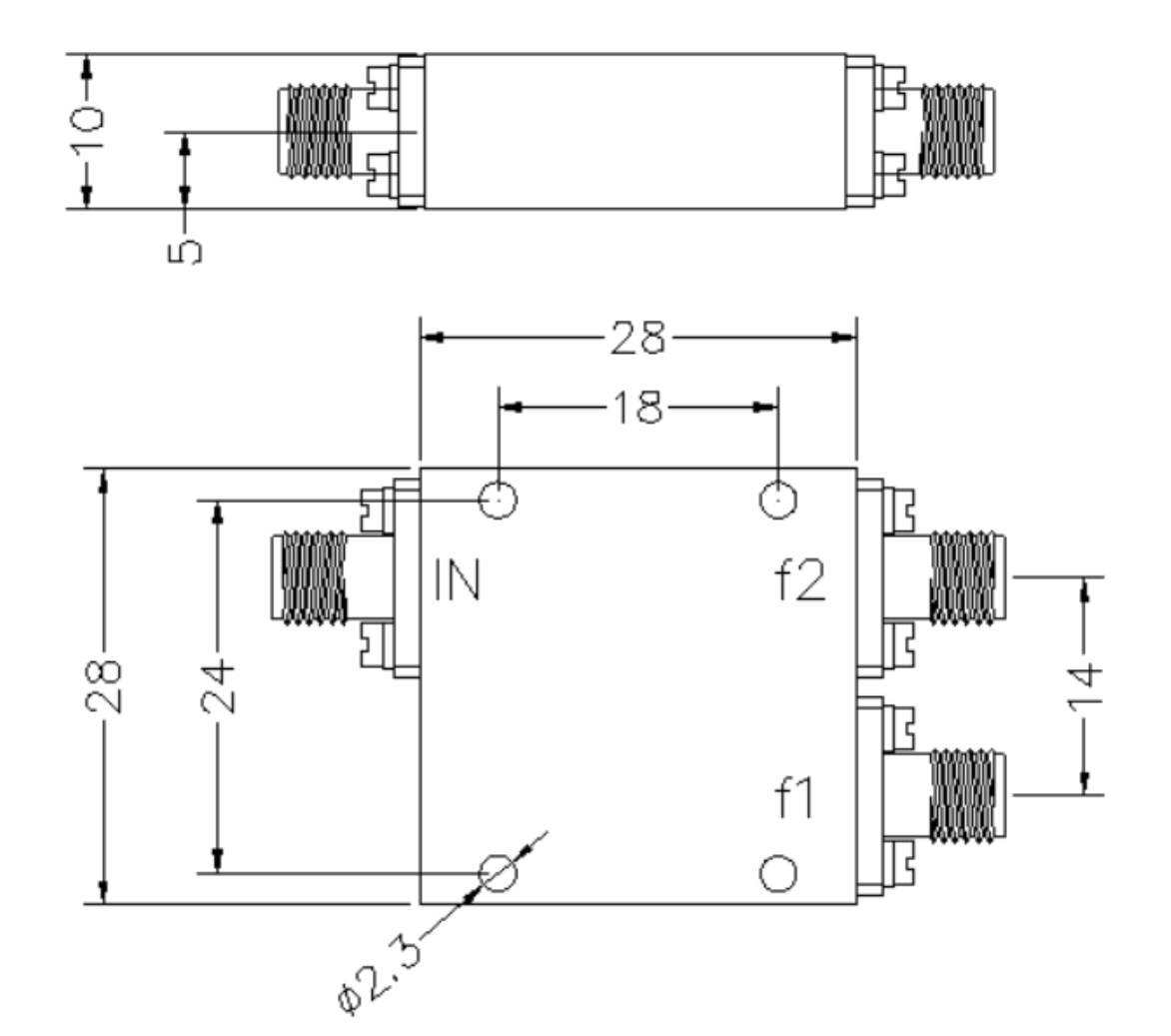

外形结构图（mm）

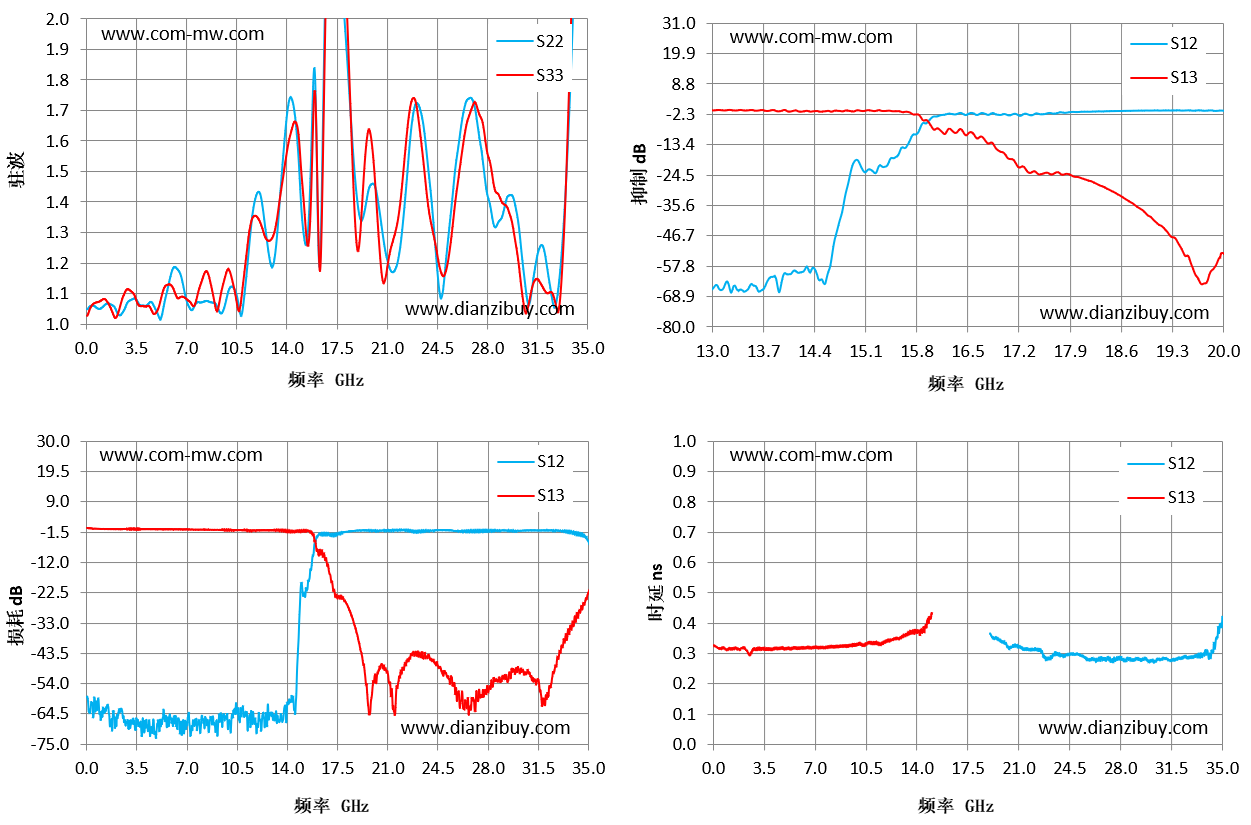

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
