产品
功分器
2~12GHz, 15W, 3路, 相位0°, SMA,
- ZPD-3M2000-12000-002
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 12 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 16 | 18 | dB | |
| 输入驻波比 | 1.7 | 2 | ||
| 输出驻波比 | 1.5 | 1.8 | ||
| 幅度平衡 | 0.6 | 1 | dB | |
| 相位平衡 | 8 | 10 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(GHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 2 | 4.9 | 18.5 | 1.54 | 1.31 |
| 3 | 4.7 | 21.7 | 1.14 | 1.21 |
| 4 | 4.8 | 18.5 | 1.37 | 1.16 |
| 5 | 5 | 18.3 | 1.59 | 1.25 |
| 6 | 4.8 | 23.8 | 1.19 | 1.13 |
| 7 | 4.8 | 23 | 1.32 | 1.1 |
| 8 | 5.1 | 17.3 | 1.59 | 1.38 |
| 9 | 5.1 | 36.1 | 1.62 | 1.43 |
| 10 | 5.1 | 19.8 | 1.54 | 1.22 |
| 11 | 5.2 | 19.3 | 1.54 | 1.57 |
| 12 | 5.3 | 22.1 | 1.83 | 1.65 |

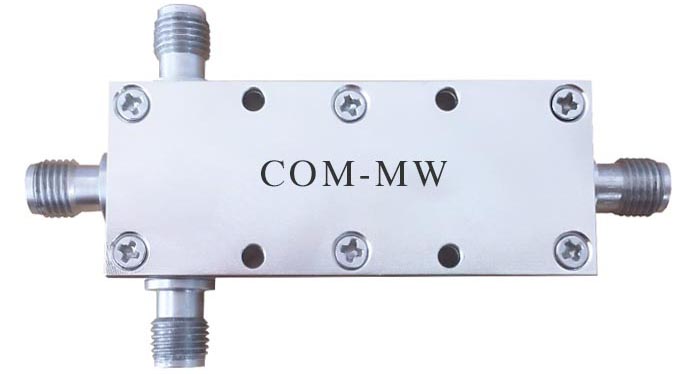

参考实物图

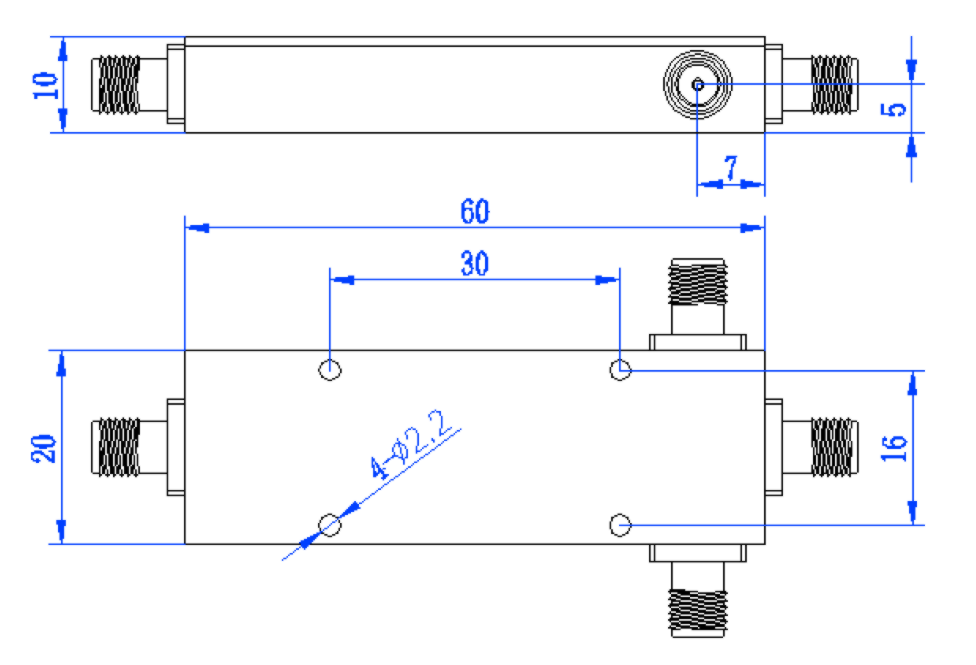

外形结构图（mm）

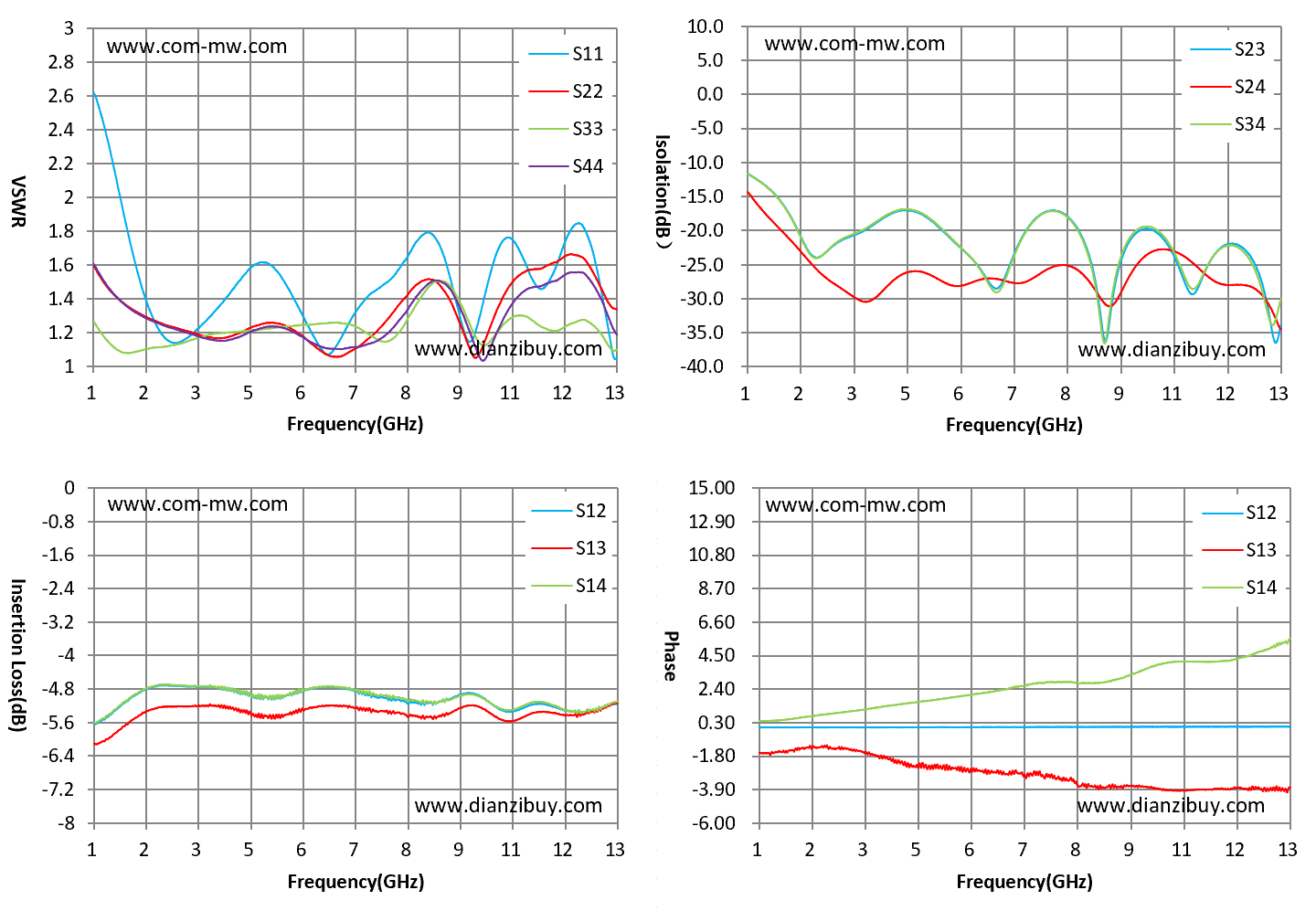

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
