功分器缩略图

功分器

6~18GHz, 10W, 2路, 相位0°, SMA,

  • ZPD8-2M6-18G-1062
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,低损耗。

主要参数

参数 最小 典型 最大 单位
工作频率 6 ~ 18 GHz
插入损耗 0.5 0.7 dB
隔离度 20 dB
输入驻波比 1.4 1.6
输出驻波比 1.4 1.6
幅度平衡 0.5 dB
相位平衡 6 °

其它参数

功率容量10W
路数2路
相位
阻抗50Ω
接口形式SMA-K
工作温度-40~+70℃设计保证

典型测试数据

F(GHz)S12 ILS23 ISOS11 VSWRS22 VSWR
6-3.1-20.81.251.27
7-3.1-29.61.121.18
8-3.13-30.81.161.14
9-3.15-24.71.311.15
10-3.19-31.91.231.16
11-3.3-24.31.471.27
12-3.21-20.51.331.21
14-3.32-38.21.361.21
15-3.26-27.71.071.28
17-3.28-22.81.391.32
18-3.29-23.81.311.42

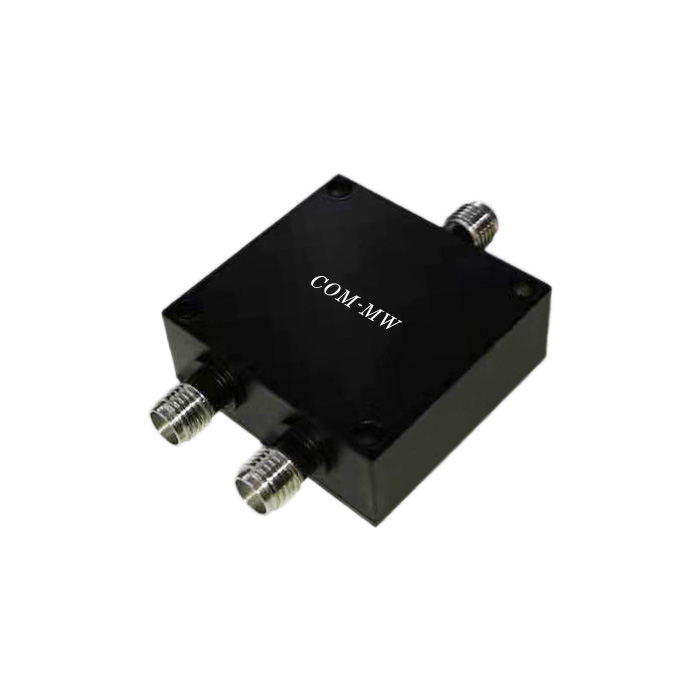

参考实物图

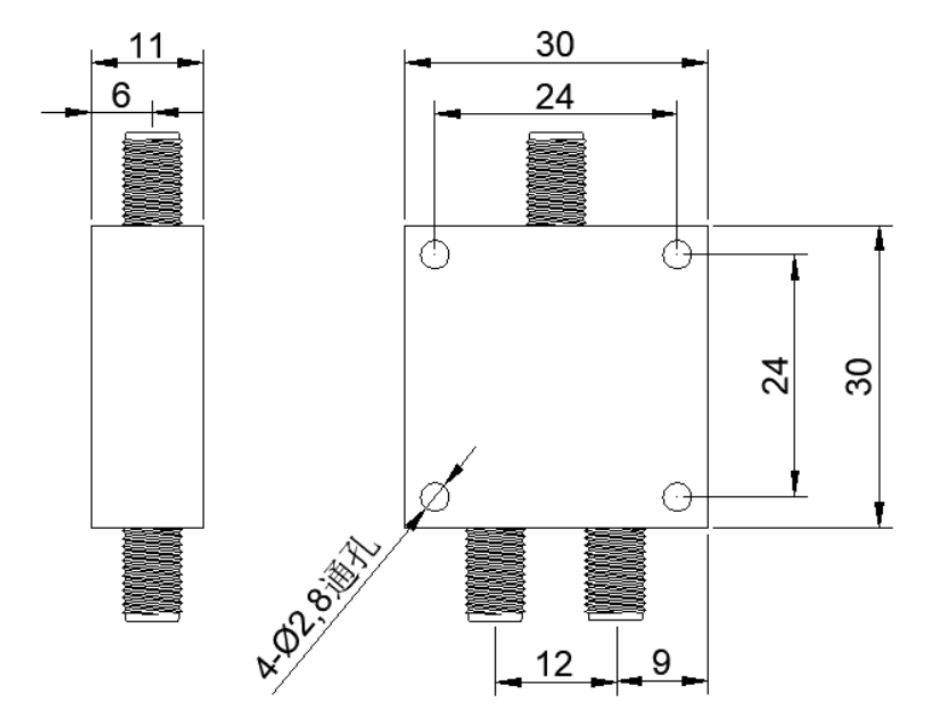

外形结构图(mm)

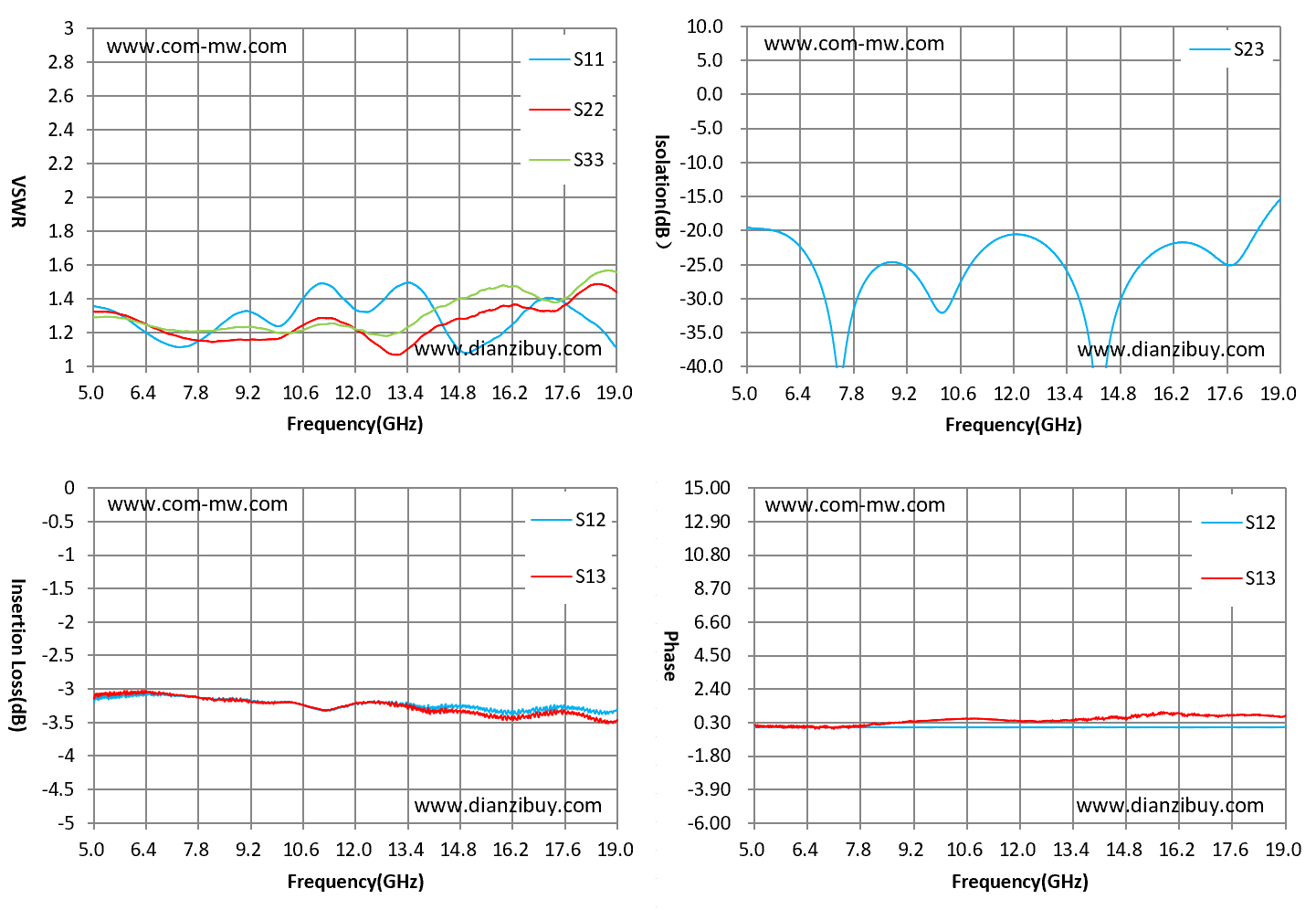

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
