功分器
DC~6800MHz, 0.5W, 2路, 0°, SMA
- ZPD8-2L0-6800-3358
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6800 | MHz |
| 插入损耗 | 11 | dB | ||
| 隔离度 | 17 | 19 | dB | |
| 输入驻波比 | 1.3 | 1.6 | ||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 0.5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.03 | -9.75 | -9.76 | 0.01 | -19.46 |
| 571 | 1.03 | -9.73 | -9.71 | 0.05 | -19.33 |
| 1143 | 1.04 | -9.74 | -9.72 | 0.09 | -19.23 |
| 1714 | 1.04 | -9.76 | -9.73 | 0.06 | -19.18 |
| 2286 | 1.06 | -9.78 | -9.75 | 0.13 | -19.22 |
| 2857 | 1.09 | -9.83 | -9.81 | 0.1 | -19.42 |
| 3429 | 1.08 | -9.88 | -9.86 | 0.04 | -19.71 |
| 4000 | 1.07 | -9.9 | -9.88 | -0.03 | -19.87 |
| 4571 | 1.05 | -9.89 | -9.88 | -0.07 | -19.8 |
| 5143 | 1.08 | -9.86 | -9.87 | -0.12 | -19.46 |
| 5714 | 1.1 | -9.79 | -9.82 | -0.22 | -19.02 |
| 6286 | 1.16 | -9.86 | -9.9 | -0.43 | -18.8 |
| 6857 | 1.32 | -9.99 | -10.04 | -0.7 | -18.82 |
| 7429 | 1.55 | -10.13 | -10.22 | -0.94 | -18.87 |
| 8000 | 1.68 | -10.22 | -10.33 | -1.61 | -18.86 |

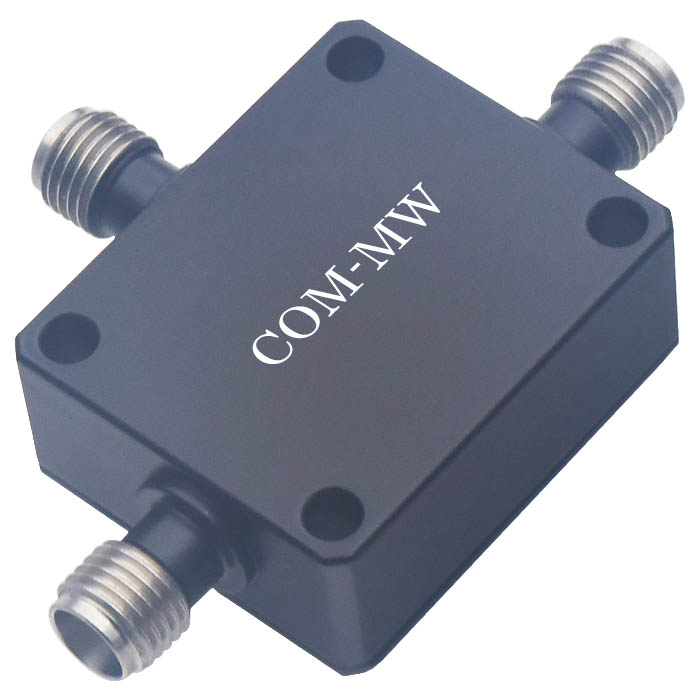

参考实物图

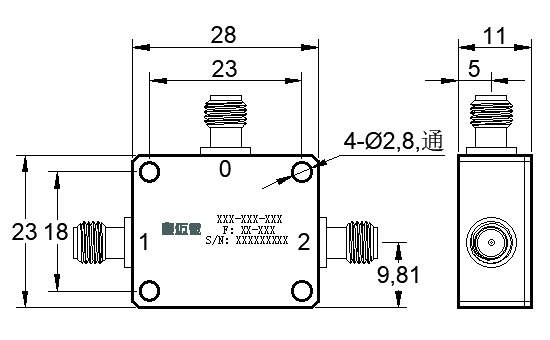

外形结构图（mm）

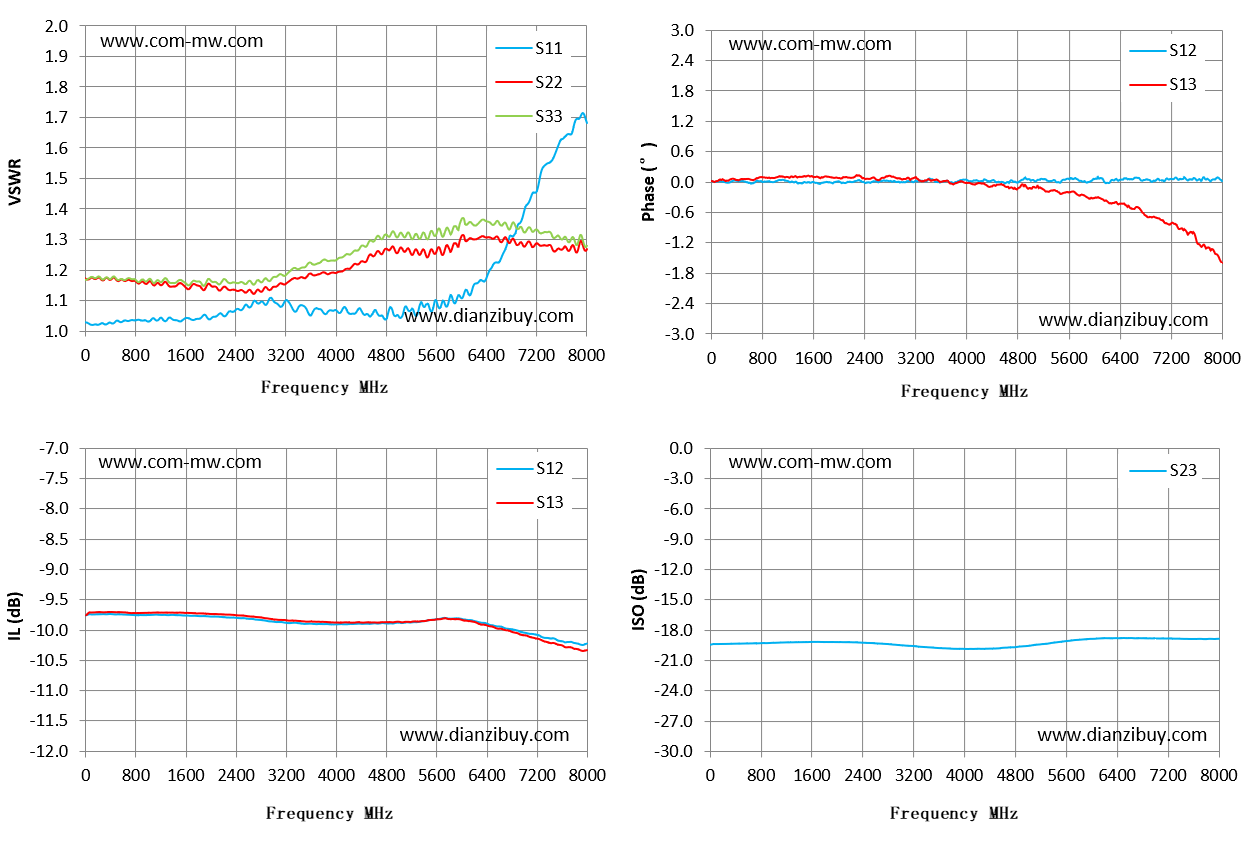

典型测试曲线图
