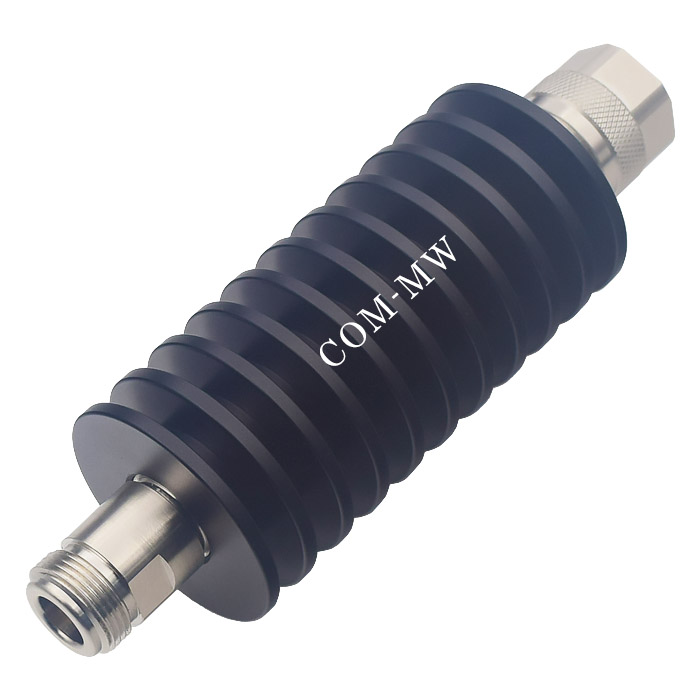

工作频率DC~4GHz, 衰减度10dB, 功率容量50W, 阻抗50Ω, N -JK
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 4 | GHz |
衰减度 | 9.5 | 10 | 10.5 | dB |
驻波比 | 1.25 |
功率容量 | 50W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 外壳铜 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

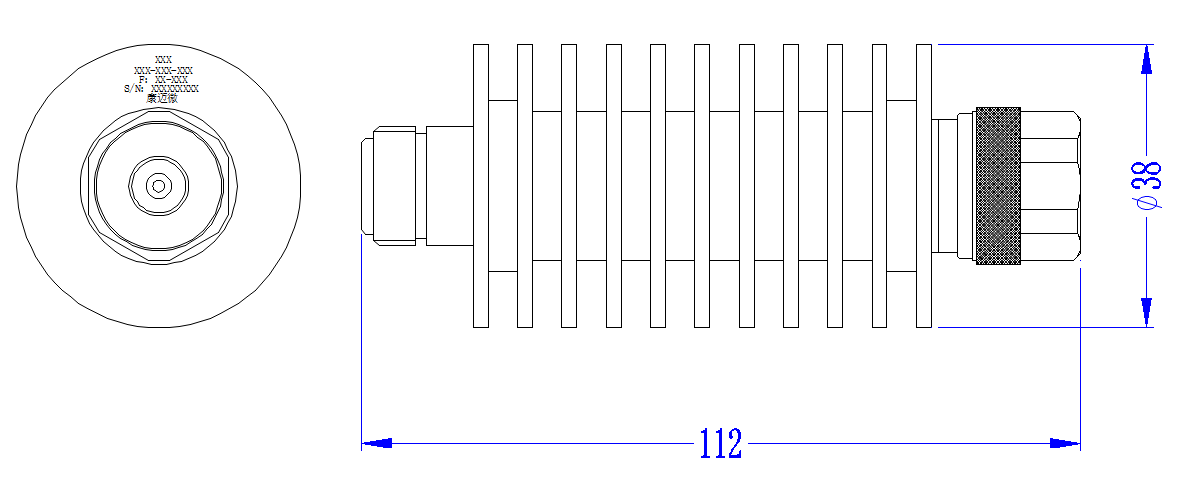

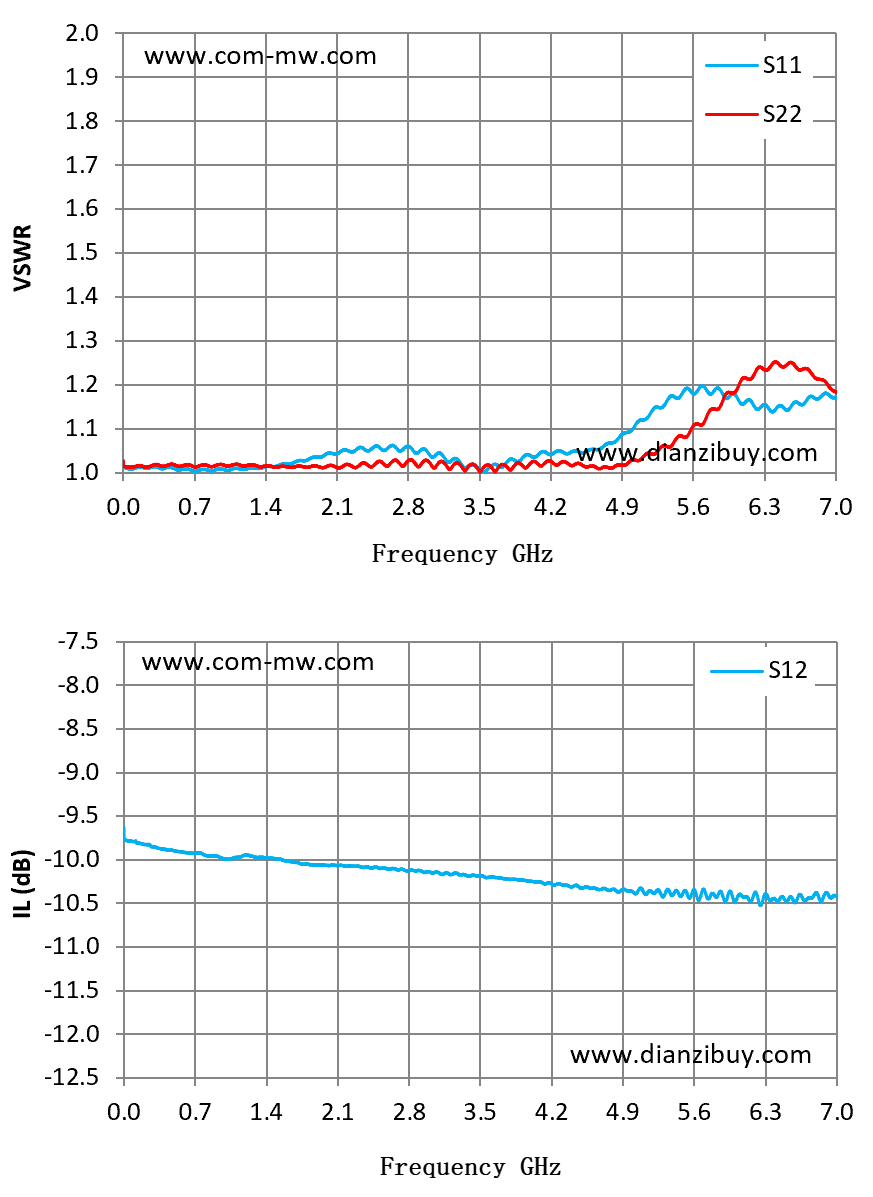

Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
---|---|---|---|
0.5 | 1.01 | 1.02 | -9.89 |
1 | 1.01 | 1.02 | -9.99 |
1.5 | 1.01 | 1.01 | -9.99 |
2 | 1.04 | 1.01 | -10.06 |
2.5 | 1.06 | 1.03 | -10.1 |
3 | 1.04 | 1.03 | -10.14 |
3.5 | 1.01 | 1 | -10.19 |
4 | 1.04 | 1.02 | -10.24 |
4.5 | 1.05 | 1.02 | -10.33 |
5 | 1.1 | 1.03 | -10.37 |
5.5 | 1.18 | 1.08 | -10.36 |
6 | 1.18 | 1.18 | -10.48 |
6.5 | 1.14 | 1.24 | -10.47 |
7 | 1.17 | 1.18 | -10.42 |
