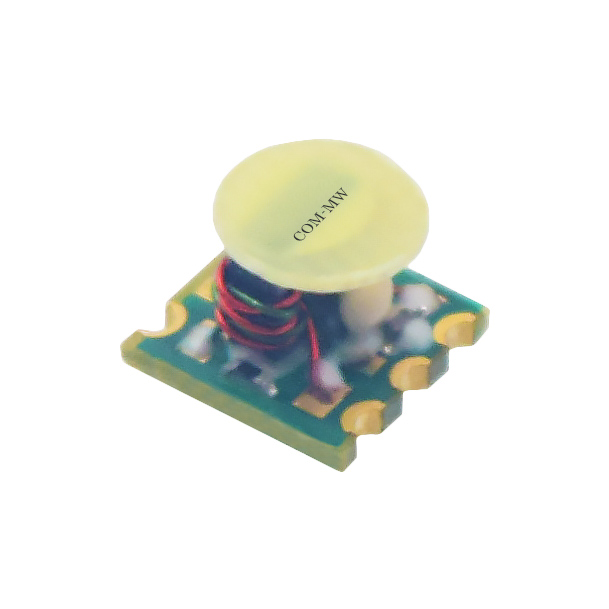

10~6000MHz, 阻抗比1:1巴伦, 微带焊盘, 替代TCM1-63AX+
宽带,低损耗。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 10 | ~ | 6000 | MHz |
插入损耗 | 1.3 | 2.5 | dB | |
输入驻波比 | 2 | |||
幅度平衡 | 0.5 | dB | ||
相位平衡 | 8 | ° |
阻抗比 | 1:1巴伦 |
接口形式 | 微带焊盘 |
阻抗 | 50Ω |
功率容量 | 1W |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+100℃设计保证 |
质量等级 | 工业级 |
其它 | 替代TCM1-63AX+ |

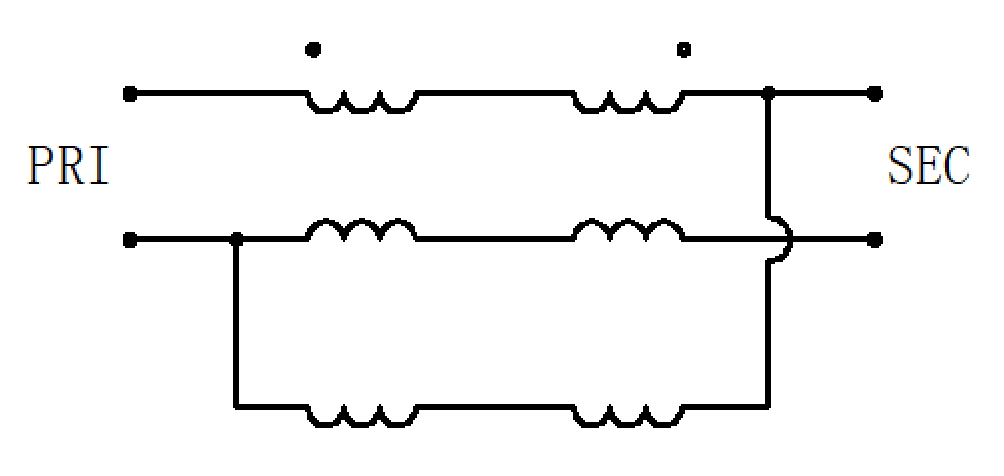

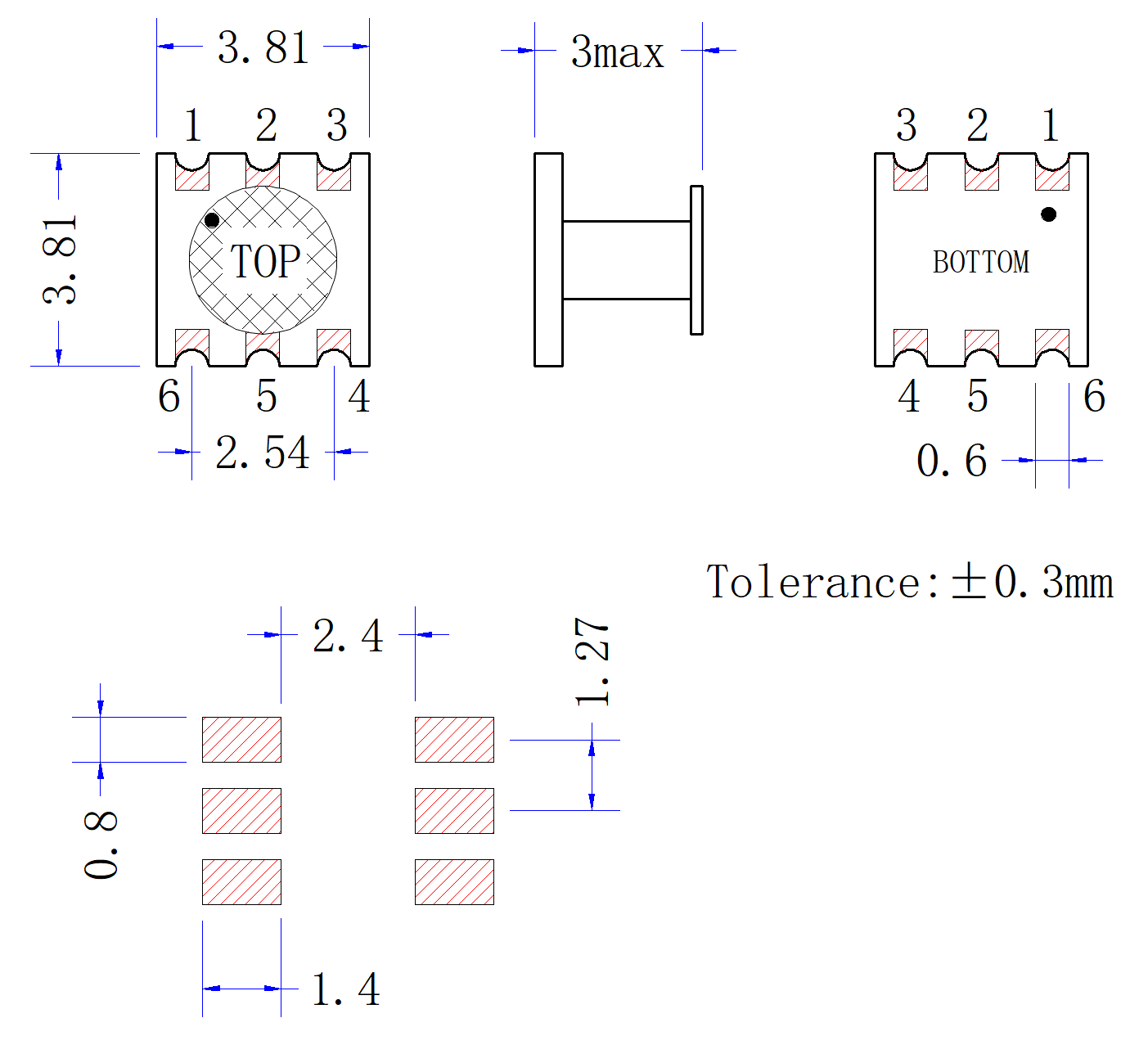

PRIMARY DOT | 初级(圆点位):3 |
PRIMARY | 初级:2 |
SECONDARY DOT | 次级(圆点位):6 |
SECONDARY | 次级:4 |
NOT USED | 1,5 |
GND | 2 |
1 | 产品支持260℃回流焊。 |
