耦合器
2000~6000MHz, 耦合度10dB, SMA, 30W
- ZDC8-10C2-6G-1851
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 9 | 10 | 10.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S33 驻波 | S13 耦合 dB | S12 损耗 dB | S23 隔离 dB |
| 1000 | 1.07 | 1.11 | -11.61 | -0.32 | -32.77 |
| 1429 | 1.06 | 1.15 | -9.95 | -0.48 | -33.44 |
| 1857 | 1.04 | 1.2 | -9.3 | -0.57 | -33.94 |
| 2286 | 1.07 | 1.24 | -9.18 | -0.59 | -31.78 |
| 2714 | 1.13 | 1.26 | -9.31 | -0.59 | -29.65 |
| 3143 | 1.13 | 1.24 | -9.39 | -0.59 | -28.95 |
| 3571 | 1.08 | 1.19 | -9.27 | -0.6 | -29.72 |
| 4000 | 1.04 | 1.15 | -9.22 | -0.61 | -31.65 |
| 4429 | 1.12 | 1.16 | -9.24 | -0.62 | -32.7 |
| 4857 | 1.13 | 1.18 | -9.36 | -0.62 | -31.89 |
| 5286 | 1.08 | 1.15 | -9.34 | -0.65 | -31.51 |
| 5714 | 1.21 | 1.08 | -9.26 | -0.68 | -31.13 |
| 6143 | 1.3 | 1.08 | -9.38 | -0.71 | -28.29 |
| 6571 | 1.22 | 1.13 | -10.06 | -0.62 | -25.49 |
| 7000 | 1.06 | 1.11 | -11.68 | -0.47 | -24.66 |
参考实物图

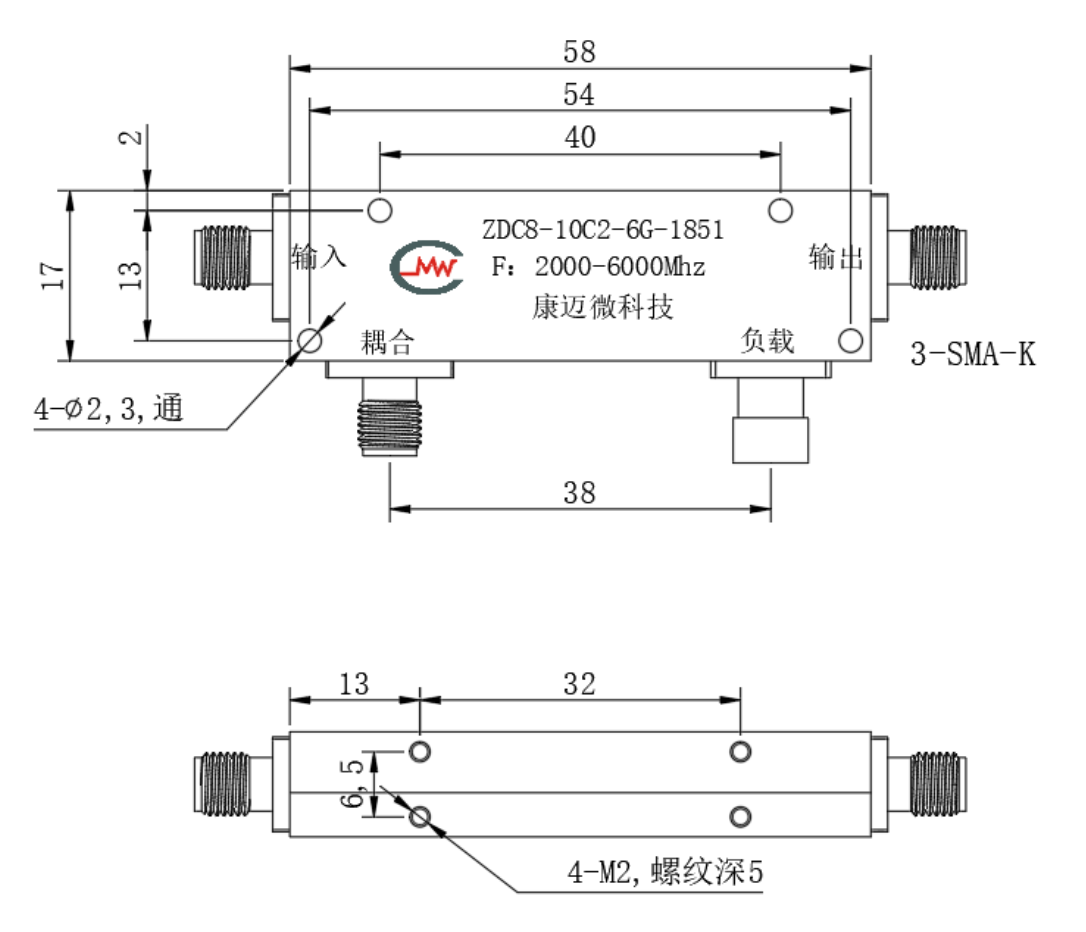

外形结构图（mm）

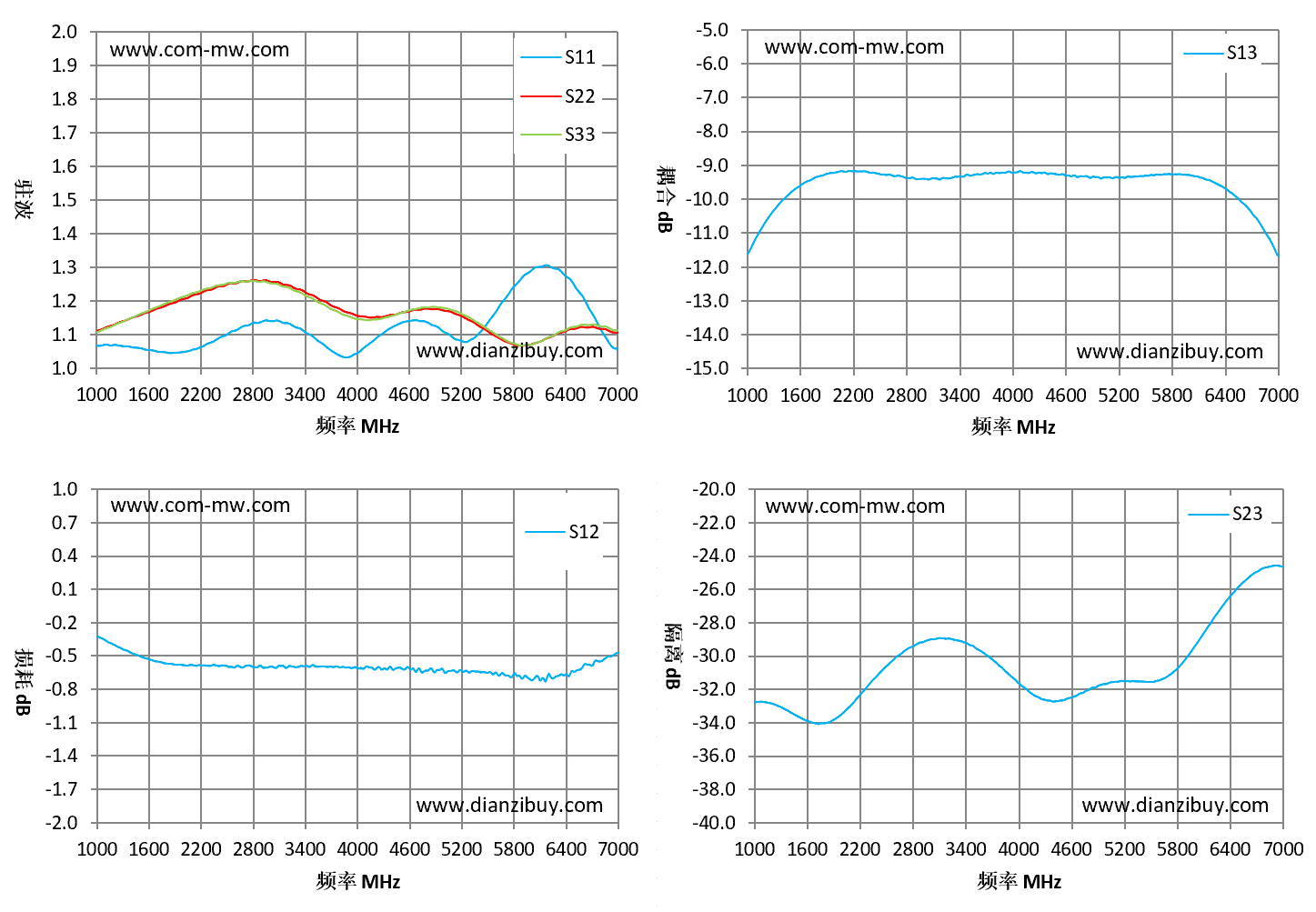

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
