环行器
工作频率26500~40000MHz, 通过功率10W, 2.92
- DH9-26.5-40G-1561
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26500 | ~ | 40000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 11 | dB | ||
| 驻波比 | 1.65 |
其它参数
| 通过功率 | 10W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 25 | 1.85 | -0.74 | -9.22 | 1.86 |
| 26.14 | 1.64 | -0.82 | -11.02 | 1.63 |
| 27.29 | 1.59 | -0.49 | -14.58 | 1.57 |
| 28.43 | 1.55 | -0.55 | -17.28 | 1.55 |
| 29.57 | 1.44 | -0.74 | -16.33 | 1.51 |
| 30.71 | 1.4 | -0.45 | -15.91 | 1.46 |
| 31.86 | 1.4 | -0.46 | -20.05 | 1.44 |
| 33 | 1.52 | -0.49 | -19.54 | 1.51 |
| 34.14 | 1.58 | -0.66 | -14.56 | 1.53 |
| 35.29 | 1.46 | -0.56 | -12.15 | 1.39 |
| 36.43 | 1.4 | -0.37 | -11.66 | 1.33 |
| 37.57 | 1.35 | -0.26 | -13.1 | 1.3 |
| 38.71 | 1.11 | -0.22 | -18.41 | 1.17 |
| 39.86 | 1.09 | -0.34 | -18.54 | 1.23 |
| 41 | 1.34 | -0.7 | -11.99 | 1.42 |

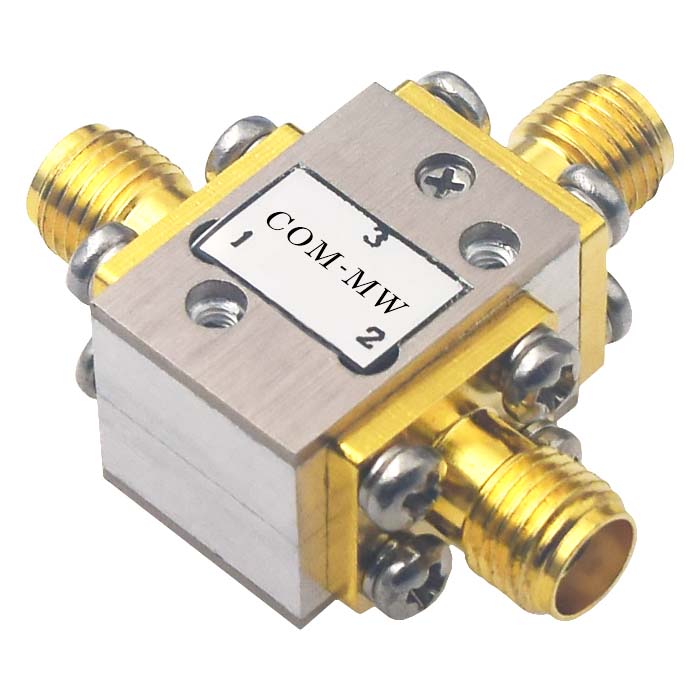

参考实物图

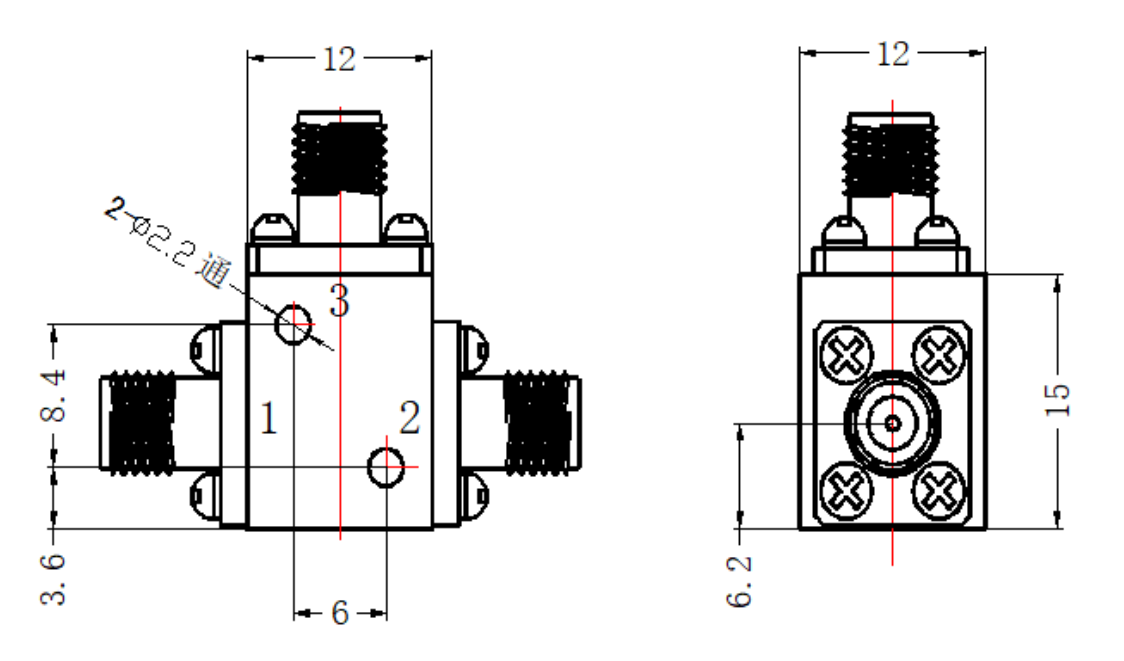

外形结构图（mm）

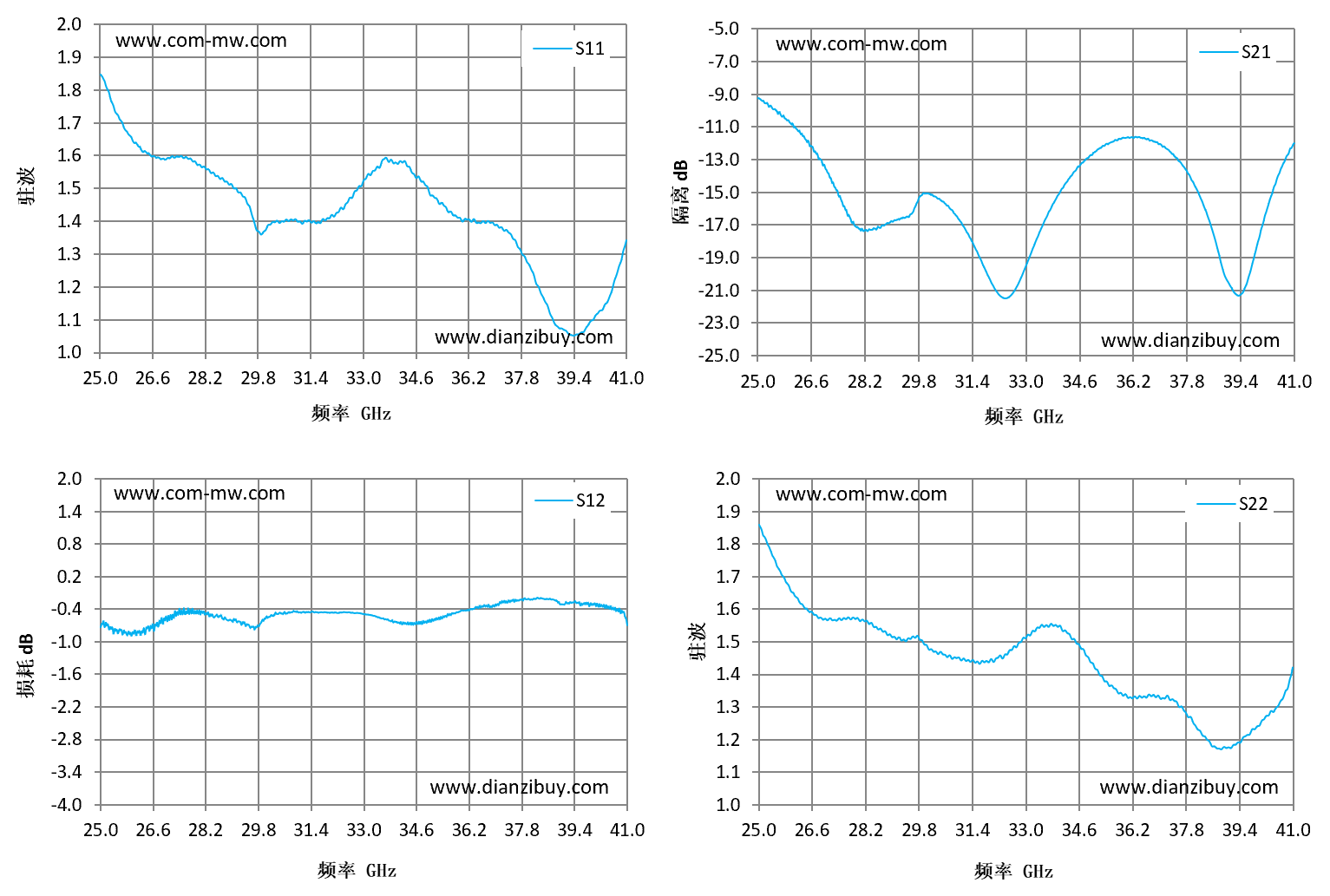

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
