产品
耦合器
4~8GHz, 耦合度20dB, SMA, 50W,
- ZDC8-20C4-8G-1993
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4 | ~ | 8 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 18.8 | 20 | 21.2 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 50W |
| 工作温度 | -30~+70℃设计保证 |
端口定义
| 输入端口 | 1 |
| 输出端口 | 2 |
| 耦合端口 | 3 |

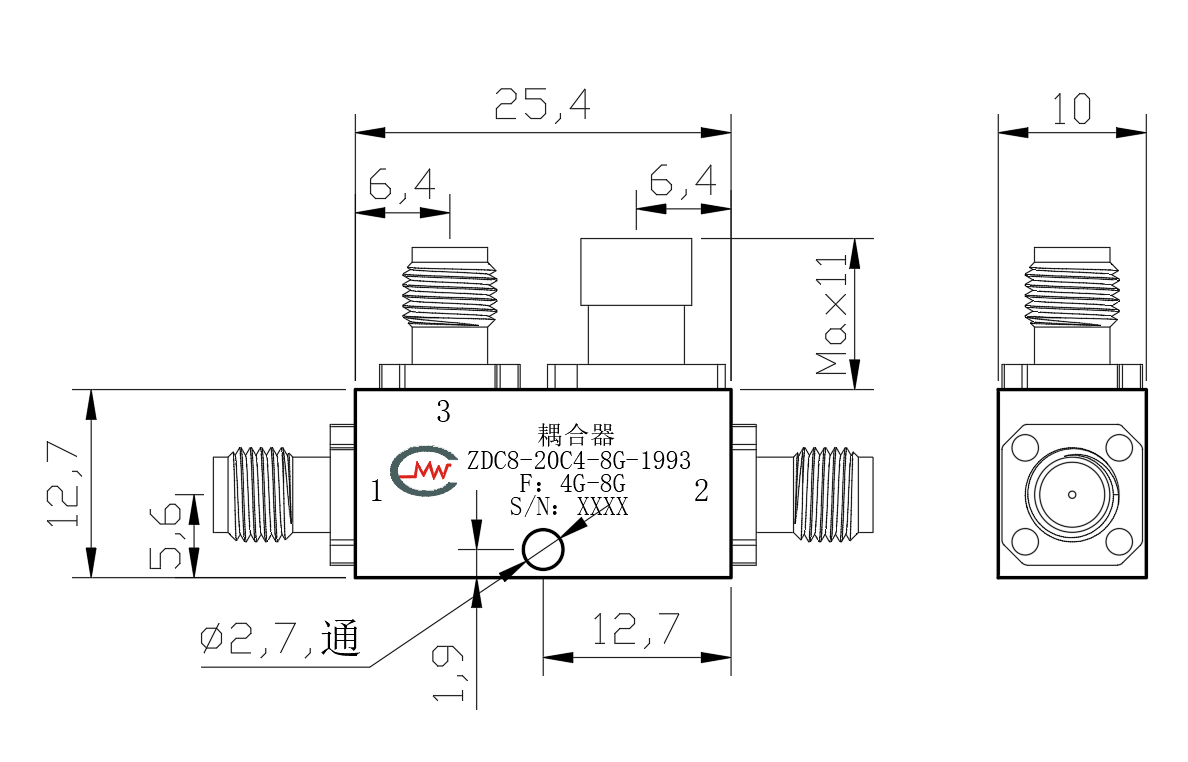

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
