工作频率8~10GHz, 功率容量W, 矩形波导, BJ100, BJ100
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 8 | ~ | 10 | GHz |
插入损耗 | 0.5 | dB | ||
驻波比 | 1.5 | |||
隔离 | 28 | dB |
波导管类别 | 矩形波导 |
波导管形状 | 弯波导 |
接口形式一 | BJ100 |
接口形式二 | BJ100 |
工作温度 | -55~+85℃设计保证 |
储存温度 | -55~+85℃设计保证 |

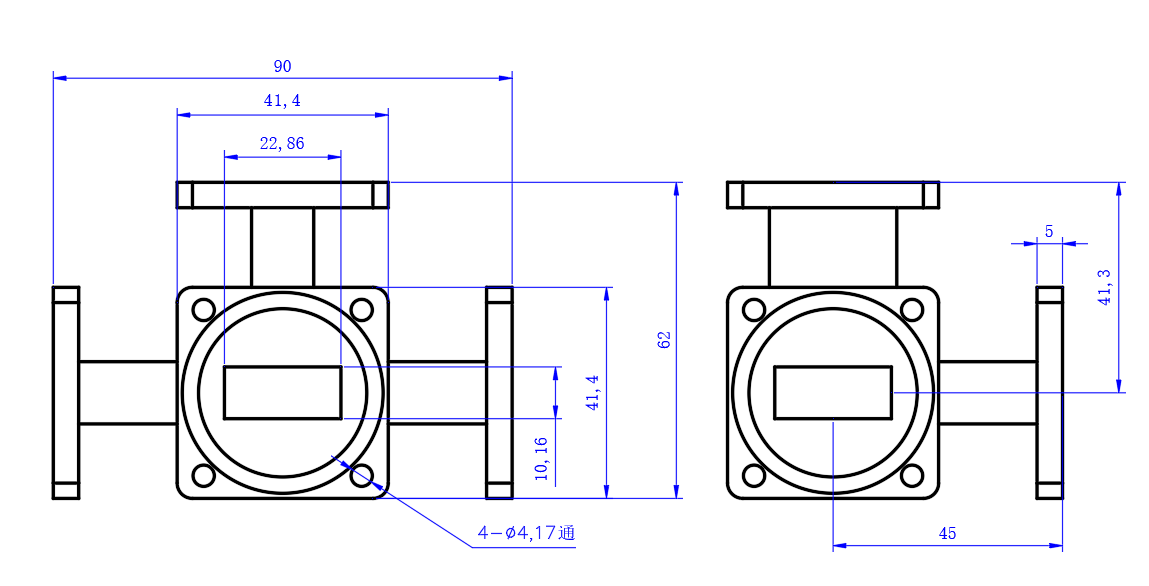

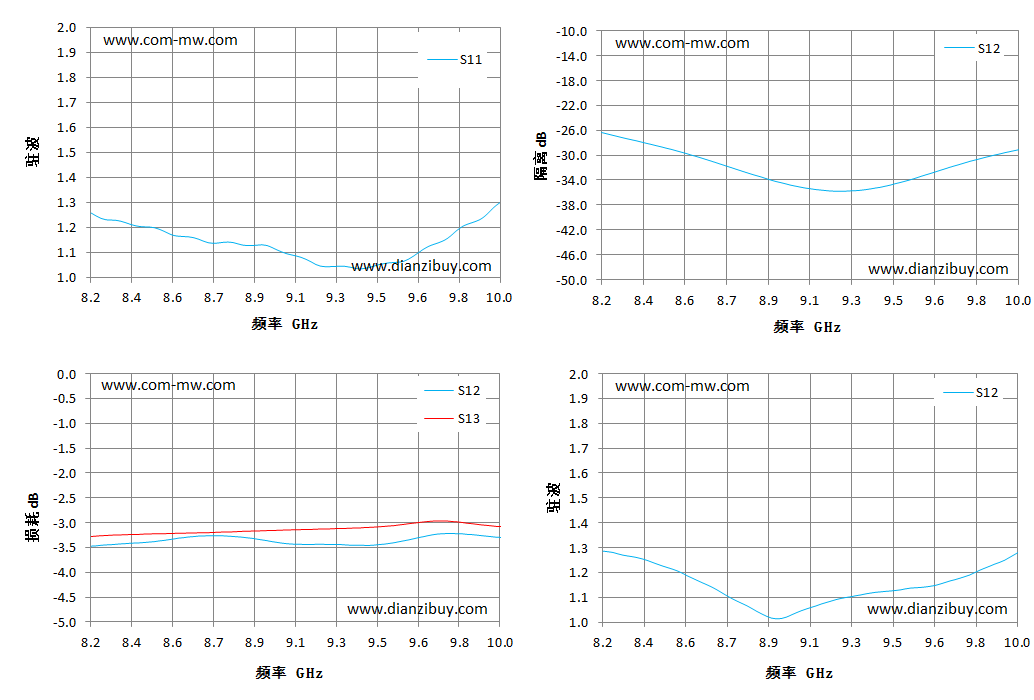

频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 隔离 dB | S12 驻波 |
---|---|---|---|---|---|
8.2 | 1.26 | -3.47 | -3.28 | -26.34 | 1.29 |
8.33 | 1.23 | -3.43 | -3.24 | -27.51 | 1.26 |
8.46 | 1.2 | -3.39 | -3.23 | -28.66 | 1.23 |
8.59 | 1.17 | -3.31 | -3.21 | -29.97 | 1.18 |
8.71 | 1.15 | -3.27 | -3.2 | -31.2 | 1.13 |
8.84 | 1.14 | -3.28 | -3.18 | -32.76 | 1.07 |
8.97 | 1.13 | -3.35 | -3.16 | -34.22 | 1.01 |
9.1 | 1.09 | -3.43 | -3.14 | -35.28 | 1.05 |
9.23 | 1.05 | -3.43 | -3.13 | -35.78 | 1.09 |
9.36 | 1.04 | -3.45 | -3.11 | -35.53 | 1.11 |
9.49 | 1.06 | -3.43 | -3.07 | -34.38 | 1.13 |
9.61 | 1.08 | -3.35 | -3.02 | -33.19 | 1.14 |
9.74 | 1.14 | -3.23 | -2.96 | -31.68 | 1.17 |
9.87 | 1.21 | -3.23 | -3.01 | -30.36 | 1.22 |
10 | 1.29 | -3.29 | -3.07 | -29.25 | 1.27 |
