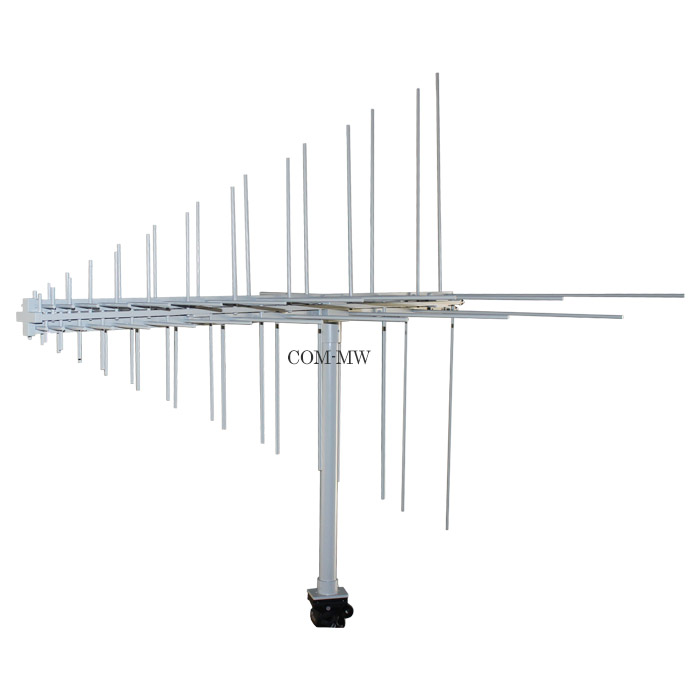

工作频率100~500MHz, 增益5dBi, 双极化, N -K
对数周期天线是低频超宽带定向天线的首选天线形式,具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台,能够长期、稳定、可靠的工作对数周期天线是低频超宽带定向天线的首选天线形式,具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台,能够长期、稳定、可靠的工作。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 100 | ~ | 500 | MHz |
增益 | 5 | dBi | ||
驻波比 | 2 | |||
隔离度 | 16 | dB |
极化方式 | 双极化 |
功率容量 | 100W设计保证 |
接口形式 | N -K |
外形尺寸 | 1600*1600*1250mm |
估算重量 | 12Kg |
表面 | 灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -45~+75℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
