18000~40000MHz, 增益40dB, 噪声系数3.5dB, P-1dB功率15dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18000 | ~ | 40000 | MHz |
增益 | 40 | dB | ||
增益平坦度 | ±2.5 | dB | ||
噪声系数 | 3.5 | dB | ||
驻波比 | 2.5 | |||
P-1dB功率 | 15 | dBm |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |

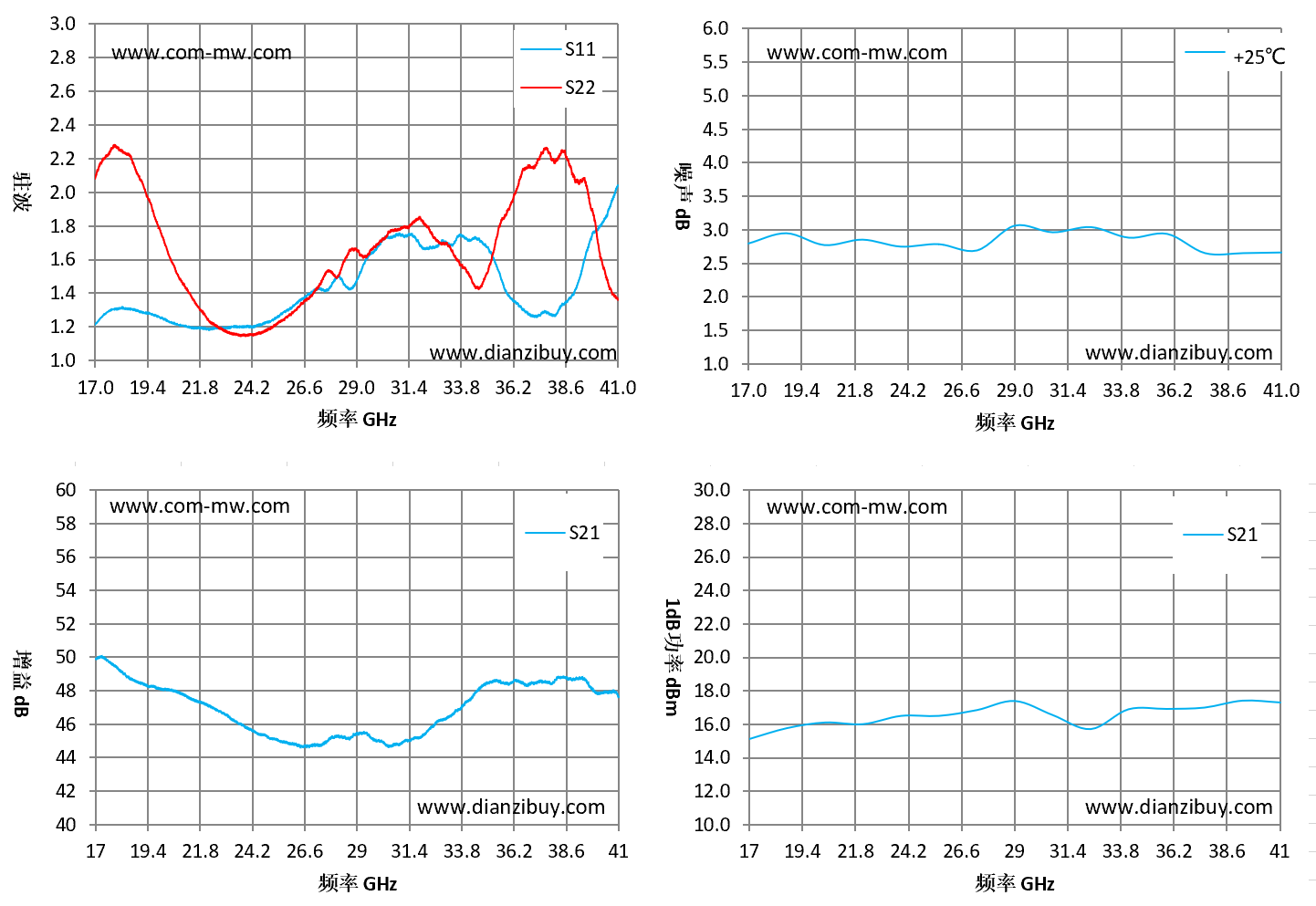

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
---|---|---|---|---|---|
17 | 1.22 | 2.08 | 49.94 | 2.8 | 15.1 |
18.71 | 1.31 | 2.19 | 48.65 | 2.95 | 15.76 |
20.43 | 1.23 | 1.62 | 48.04 | 2.78 | 16.1 |
22.14 | 1.19 | 1.25 | 47.12 | 2.86 | 16 |
23.86 | 1.2 | 1.15 | 45.81 | 2.75 | 16.5 |
25.57 | 1.28 | 1.24 | 44.93 | 2.79 | 16.5 |
27.29 | 1.43 | 1.45 | 44.72 | 2.7 | 16.85 |
29 | 1.47 | 1.66 | 45.45 | 3.07 | 17.4 |
30.71 | 1.74 | 1.77 | 44.79 | 2.97 | 16.55 |
32.43 | 1.67 | 1.76 | 45.84 | 3.05 | 15.7 |
34.14 | 1.71 | 1.52 | 47.45 | 2.89 | 16.9 |
35.86 | 1.41 | 1.87 | 48.44 | 2.94 | 16.92 |
37.57 | 1.29 | 2.23 | 48.52 | 2.66 | 17 |
39.29 | 1.51 | 2.07 | 48.76 | 2.66 | 17.42 |
41 | 2.04 | 1.36 | 47.63 | 2.67 | 17.31 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
