0.5~6GHz, 单刀六掷 , 吸收式, 100ns, SMA
- DSW8-6R0.5-6G-2803
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 2.2 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.8 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 300mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP |

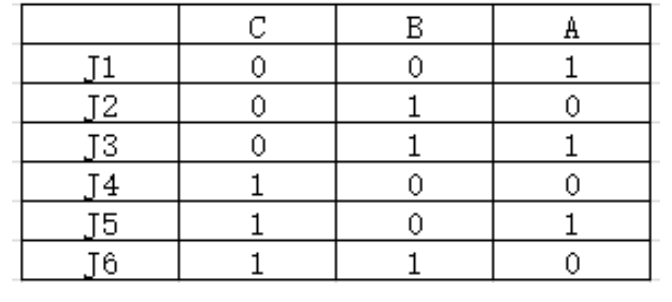

真值表

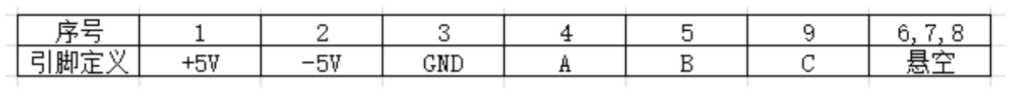

端口定义
| 公共端口 | J0 |
| 分路端口 | J1~J6 |

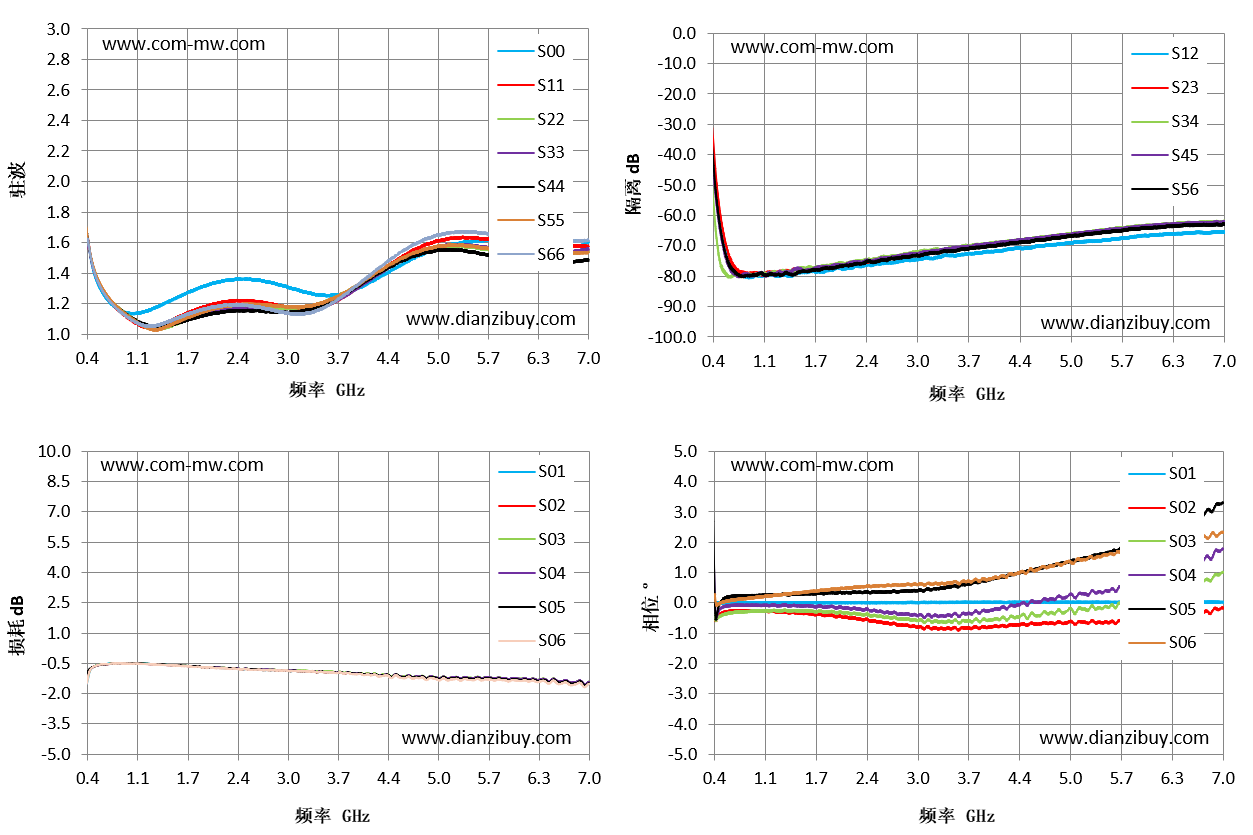

典型测试曲线图

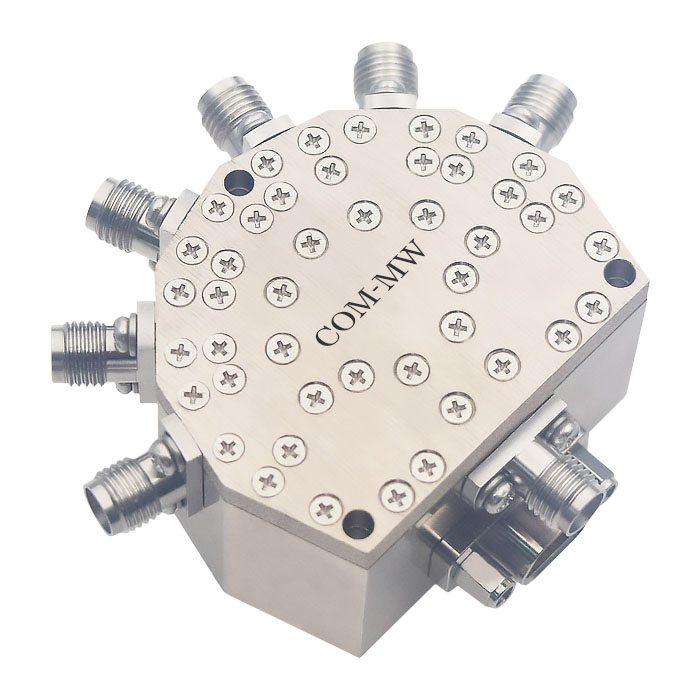

参考实物图

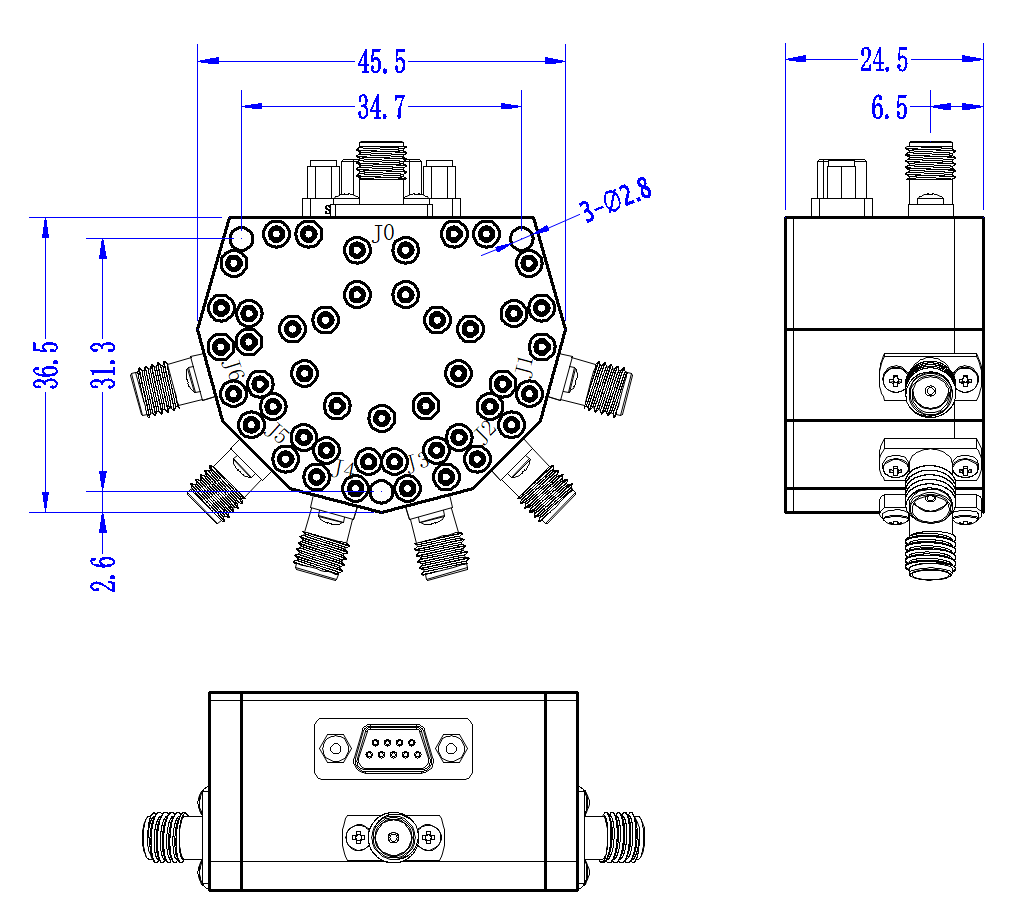

外形结构图（mm）
典型测试曲线图
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S23 隔离 dB | S06 相位 ° |
|---|---|---|---|---|---|
| 0.4 | 1.63 | 1.61 | -1.33 | -36.46 | 0.27 |
| 0.87 | 1.15 | 1.13 | -0.51 | -79.02 | 0.16 |
| 1.34 | 1.18 | 1.05 | -0.56 | -78.1 | 0.29 |
| 1.81 | 1.29 | 1.15 | -0.67 | -77.43 | 0.41 |
| 2.29 | 1.35 | 1.21 | -0.77 | -75.55 | 0.53 |
| 2.76 | 1.34 | 1.2 | -0.83 | -73.69 | 0.59 |
| 3.7 | 1.26 | 1.22 | -0.94 | -70.37 | 0.71 |
| 4.17 | 1.35 | 1.38 | -1.02 | -69.26 | 0.85 |
| 4.64 | 1.48 | 1.53 | -1.13 | -67.76 | 1.17 |
| 5.11 | 1.57 | 1.62 | -1.24 | -66.25 | 1.44 |
| 5.59 | 1.61 | 1.62 | -1.3 | -65.01 | 1.6 |
| 6.06 | 1.62 | 1.59 | -1.32 | -63.84 | 1.81 |
| 6.53 | 1.62 | 1.58 | -1.32 | -62.86 | 2.08 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
