隔离器
工作频率800~1000MHz, 通过功率100W, SMA
- DG9-800-1000-1346
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 1000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 极限温度下，损耗小于0.7dB，驻波小于1.35，隔离大于16dB。 |
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 760 | 1.39 | -0.29 | -20.08 | 1.34 |
| 780 | 1.23 | -0.18 | -24.64 | 1.19 |
| 800 | 1.12 | -0.13 | -29.12 | 1.09 |
| 820 | 1.05 | -0.11 | -27.75 | 1.01 |
| 840 | 1.02 | -0.11 | -24.83 | 1.04 |
| 860 | 1.05 | -0.13 | -23.1 | 1.08 |
| 880 | 1.08 | -0.14 | -22.45 | 1.1 |
| 900 | 1.08 | -0.16 | -22.76 | 1.11 |
| 920 | 1.07 | -0.17 | -24.21 | 1.09 |
| 940 | 1.05 | -0.17 | -27.67 | 1.06 |
| 960 | 1.03 | -0.18 | -37.93 | 1.03 |
| 980 | 1.08 | -0.21 | -31.11 | 1.08 |
| 1000 | 1.17 | -0.26 | -22.49 | 1.16 |
| 1020 | 1.27 | -0.36 | -17.72 | 1.28 |
| 1040 | 1.42 | -0.54 | -14.45 | 1.43 |

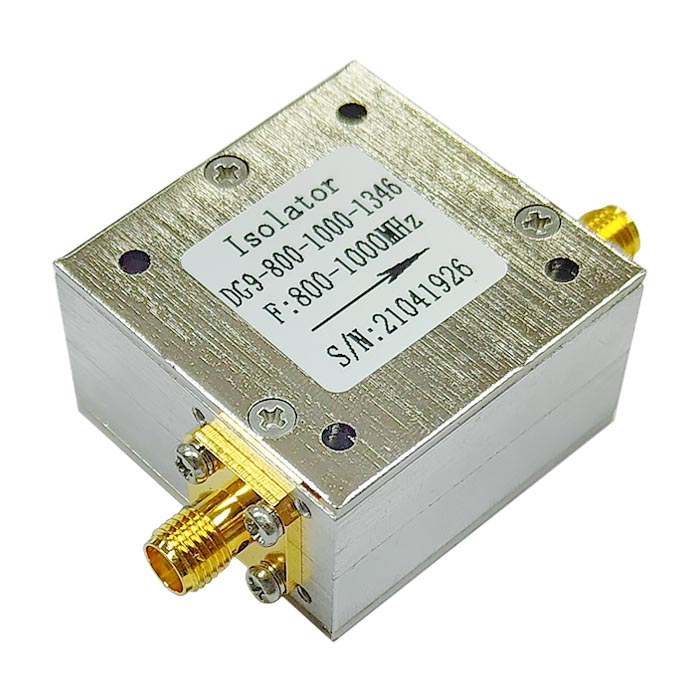

参考实物图

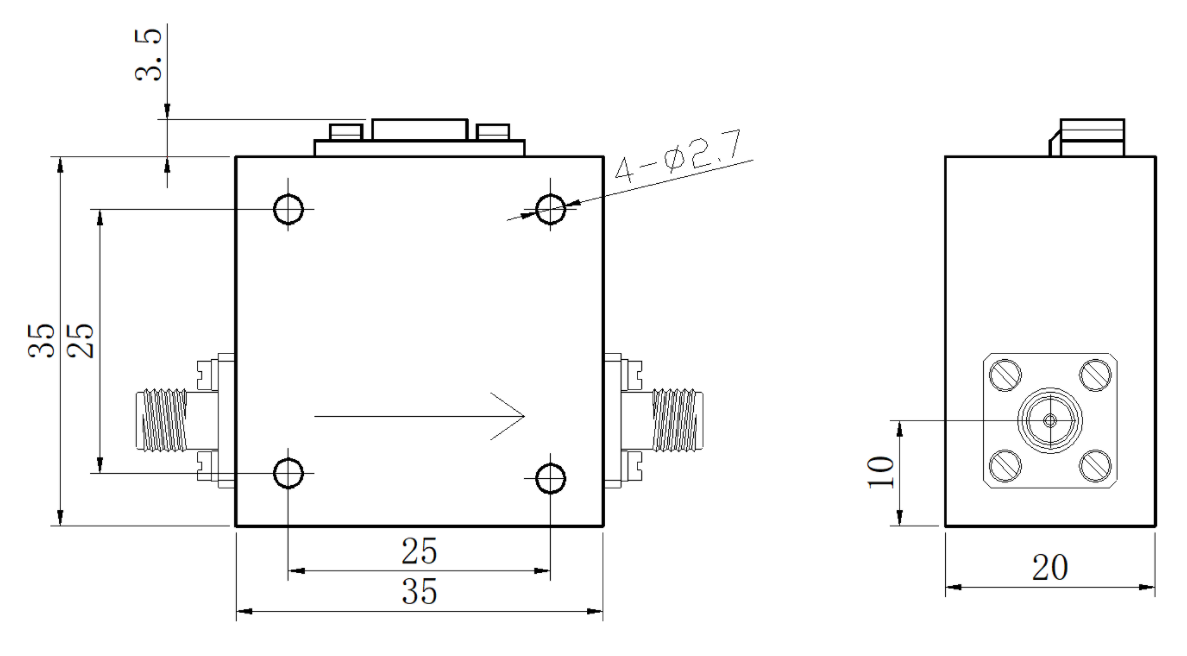

外形结构图（mm）

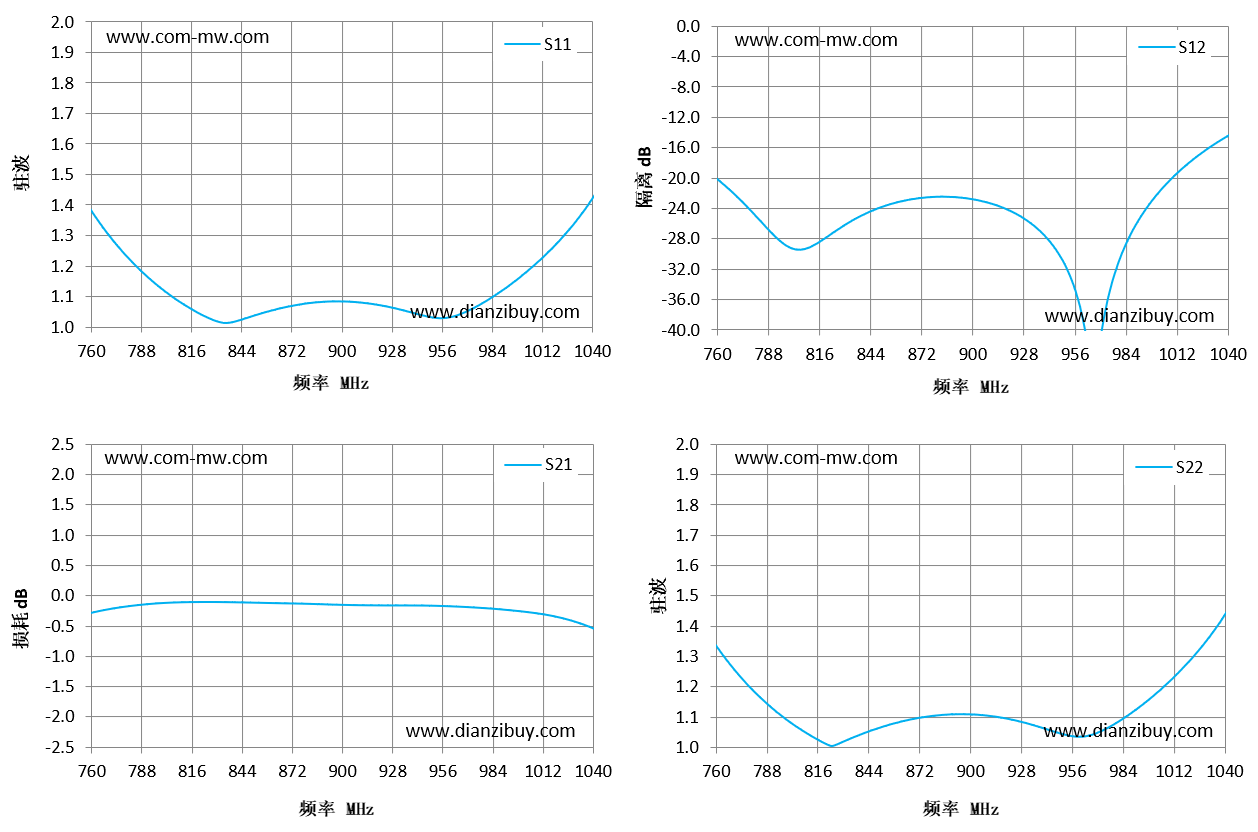

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
