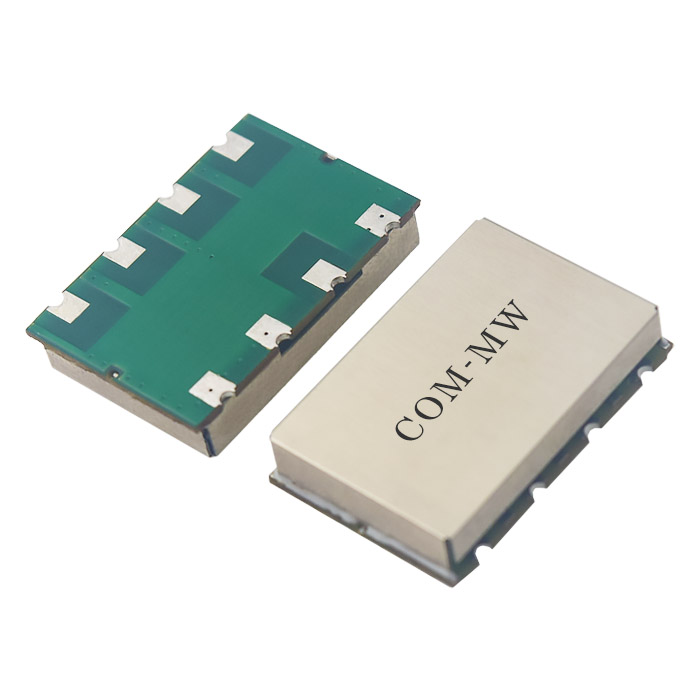

225~700MHz, 10W, 180°电桥, 表面贴装, 工业级
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 225 | ~ | 700 | MHz |
插入损耗 | 1 | dB | ||
隔离度 | 20 | dB | ||
驻波比 | 1.5 | |||
幅度平衡 | ±0.8 | dB | ||
相位平衡 | 10 | ° |
功率容量 | 10W设计保证 |
相位 | 180°电桥 |
阻抗 | 50Ω |
接口形式 | 表面贴装 |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+125℃设计保证 |
质量等级 | 工业级 |

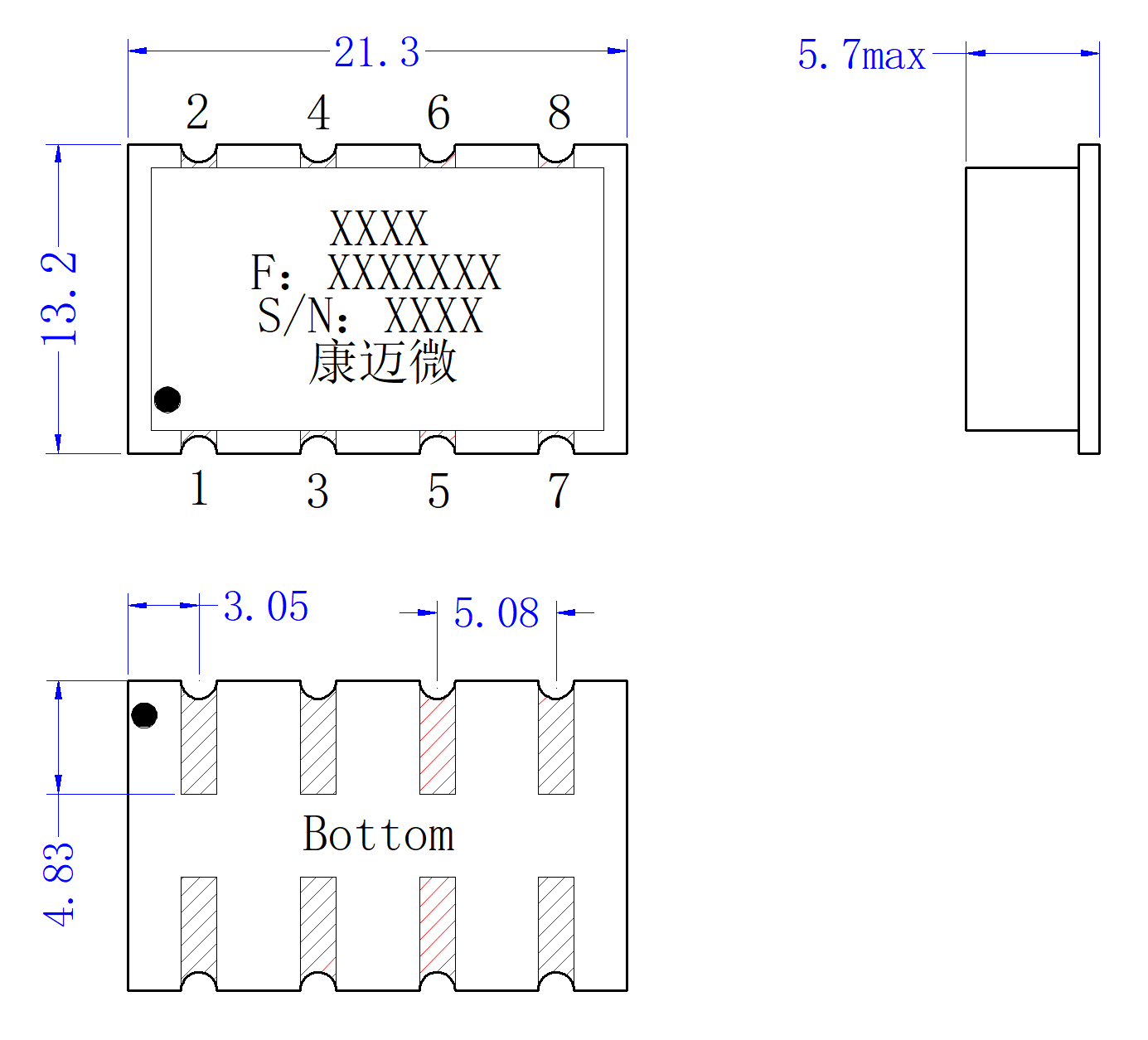

合路端 | 1 | 0° | --- | --- |
差路端 | 7 | 180° | --- | --- |
分路端 | 2,8 | --- | --- | --- |
地 | 3,4,5,6 | --- | --- | --- |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 产品支持220℃回流焊。 |
