标准增益喇叭天线
26.5~40GHz, 25dBi, 线极化 , 2.92-K
- ZLB7-B26.5-40G-1182
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
喇叭天线是面天线，波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线。 喇叭天线的结构比较简单，方向图也比较简单而容易控制，一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 频率范围 | 26.5 | ~ | 40 | GHz |
| 增益 | 25 | dBi | ||
| 驻波比 | 1.5 |
其它参数
| 极化方式 | 线极化 |
| 接口形式 | 2.92-K |
| 外形尺寸 | 241*85*72mm |
| 估算重量 | 0.4Kg |
| 表面 | 灰色烤漆 |
| 工作温度 | -25~+75℃设计保证 |
| 储存温度 | -45~+85℃设计保证 |
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

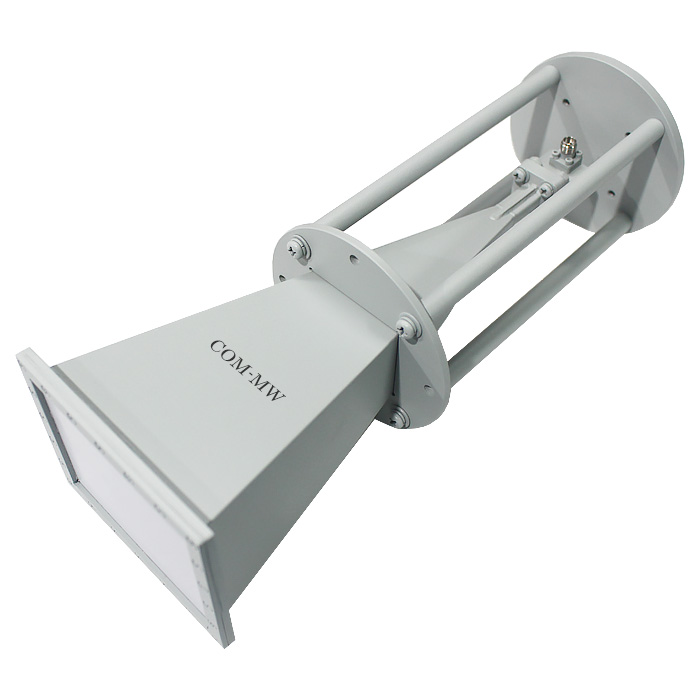

参考实物图
