0.07~200MHz, 阻抗比1:2巴伦, 表面贴装, 代替T2-1T-KK81+
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0.07 | ~ | 200 | MHz |
插入损耗 | 0.6 | 2.74 | dB | |
驻波比 | 1.3 | 3 |
阻抗比 | 1:2巴伦 |
接口形式 | 表面贴装 |
阻抗 | 50Ω |
功率容量 | 1W设计保证 |
工作温度 | -45~+85℃设计保证 |
储存温度 | -55~+100℃设计保证 |
质量等级 | 工业级 |
其它 | 代替T2-1T-KK81+ |

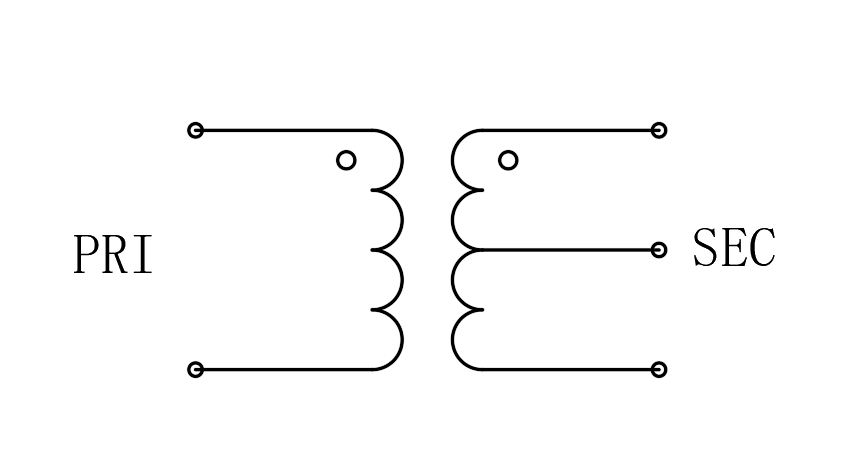

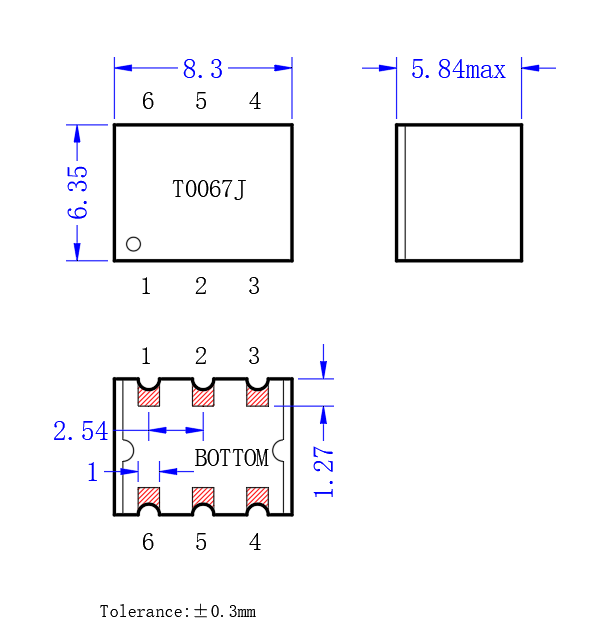

PRIMARY DOT | 初级(圆点位) | 4 |
PRIMARY | 初级 | 6 |
SECONDARY DOT | 次级(圆点位) | 3 |
SECONDARY | 次级 | 1 |
SECONDARY CT | 次级(中心抽头) | 2 |
NOT USED | 不使用 | 5 |
1 | 产品支持260℃回流焊。 |
2 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
