工作频率DC~8GHz, 衰减度6dB, 100W, 50Ω, N -JK
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 8 | GHz |
衰减度 | 5.5 | 6 | 6.5 | dB |
驻波比 | 1.25 |
功率容量 | 100W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

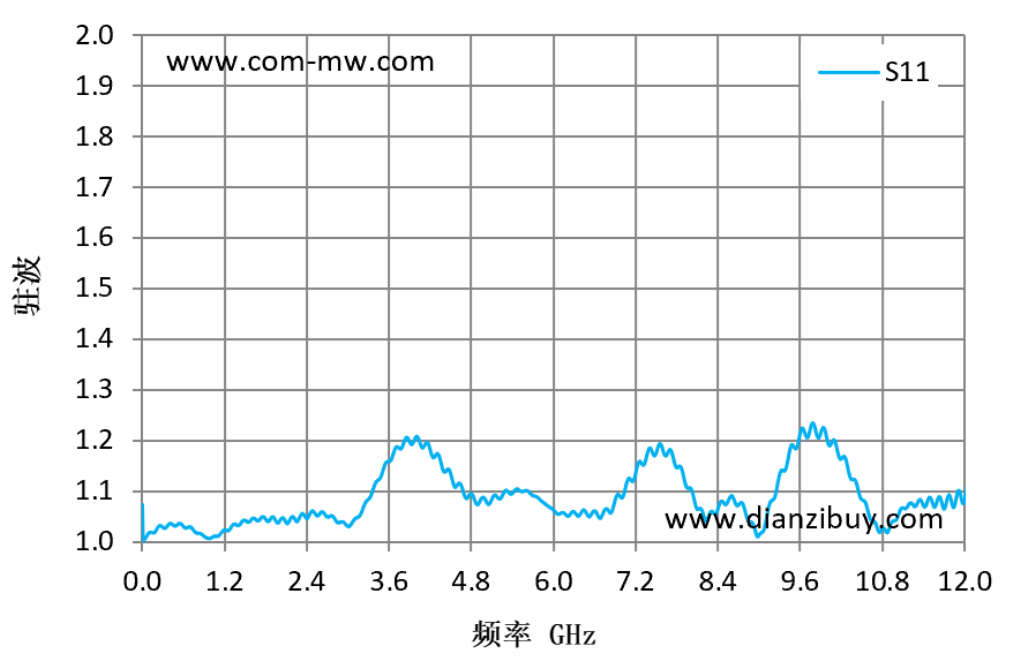

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.05 | 6.6 |
0.86 | 1.02 | 6 |
1.71 | 1.06 | 6.1 |
2.57 | 1.06 | 6.2 |
3.43 | 1.16 | 6.3 |
4.29 | 1.18 | 6.3 |
5.14 | 1.1 | 6.4 |
6 | 1.07 | 6.4 |
6.86 | 1.07 | 6.4 |
7.71 | 1.18 | 6.4 |
8.57 | 1.05 | 6.4 |
9.43 | 1.18 | 6.3 |
10.29 | 1.04 | 6.3 |
11.14 | 1.03 | 6.3 |
12 | 1.05 | 6.2 |
