限幅器
工作频率0.5~30MHz, 限幅电平17dBm, 20W, N
- DL8-0.5-30-3367
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 30 | MHz |
| 限幅电平 | 17 | dBm | ||
| 插入损耗 | 1 | dB |
其它参数
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 表面 | 灰色烤漆 |
| 产品外壳材料 | 防锈铝 |
| 馈电电压 | +22V |
| 馈电电流 | 300mA |
| 工作温度 | -55~+85℃设计保证 |
电路图

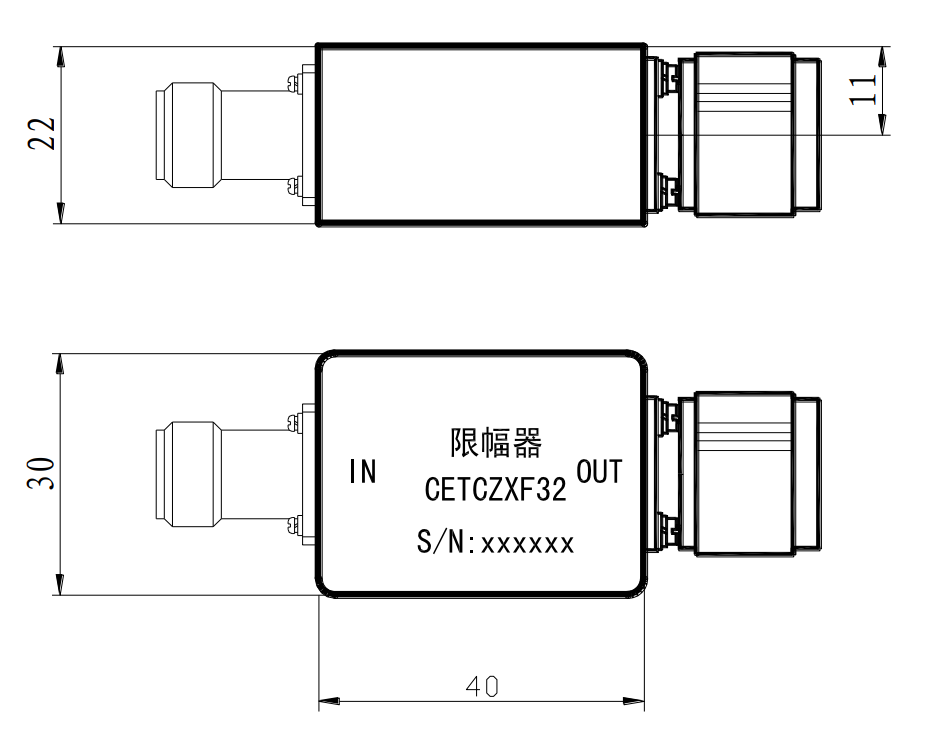

外形结构图（mm）
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
