双工器
通带频率一29.4~31GHz, 通带频率二19.6~21.2GHz, 2.92
- ZCB8-2C19.6-31G-2074
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 29.4 | ~ | 31 | GHz |
| 通带频率二 | / | / | 19.6 | ~ | 21.2 | GHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 19.6G-21.2 | GHz≥ | 90 | dBc | ||
| 通带二抑制度 | 29.4G-31 | GHz≥ | 90 | dBc |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆，底面不喷漆 |
| 功率容量 | 100W峰值，最大占空比50% |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|
| 18 | 66.62 | -50.18 | -50.18 |
| 19.07 | 24.59 | -10.13 | -10.13 |
| 20.14 | 1.22 | -0.41 | -0.41 |
| 21.21 | 1.18 | -0.45 | -0.45 |
| 22.29 | 53.47 | -31.09 | -31.09 |
| 23.36 | 86.05 | -62.03 | -62.03 |
| 24.43 | 136.37 | -79.78 | -79.78 |
| 25.5 | 216.77 | -92.85 | -92.85 |
| 26.57 | 156.48 | -93.97 | -93.97 |
| 27.64 | 12.69 | -94.31 | -94.31 |
| 28.71 | 39.19 | -94.73 | -94.73 |
| 29.79 | 1.24 | -92.68 | -92.68 |
| 30.86 | 1.24 | -92.8 | -92.8 |
| 31.93 | 19.87 | -95.2 | -95.2 |
| 33 | 57.07 | -97.59 | -97.59 |

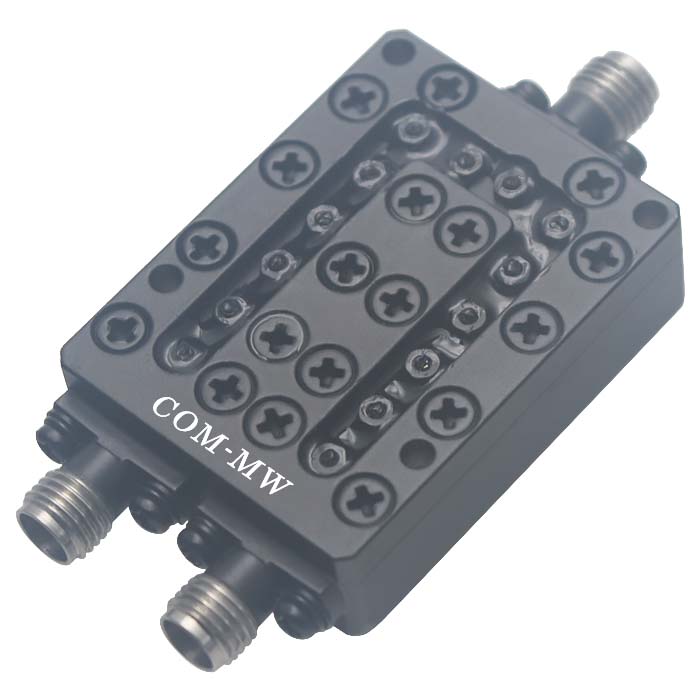

参考实物图

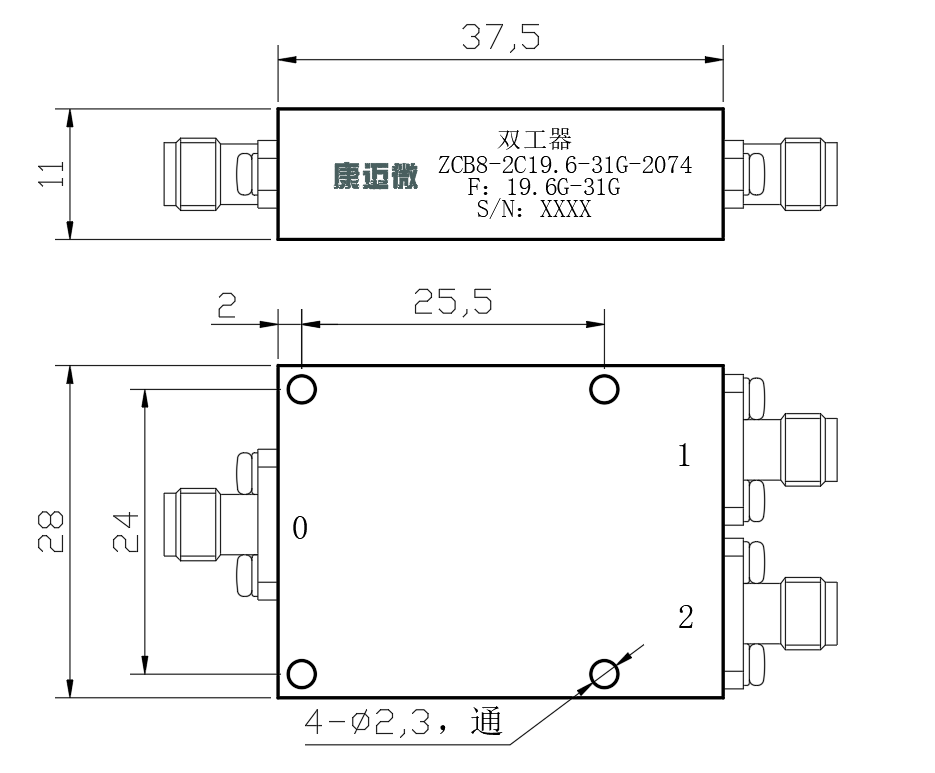

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
