18~26.5GHz, 增益40dB, 噪声系数2.5dB, P-1dB功率10dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 26.5 | GHz |
增益 | 40 | dB | ||
增益平坦度 | 2.5 | dB | ||
噪声系数 | 2.5 | dB | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm | ||
最大输入功率 | 10 | dBm |
接口形式 | 2.92-K可拆0.3mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |

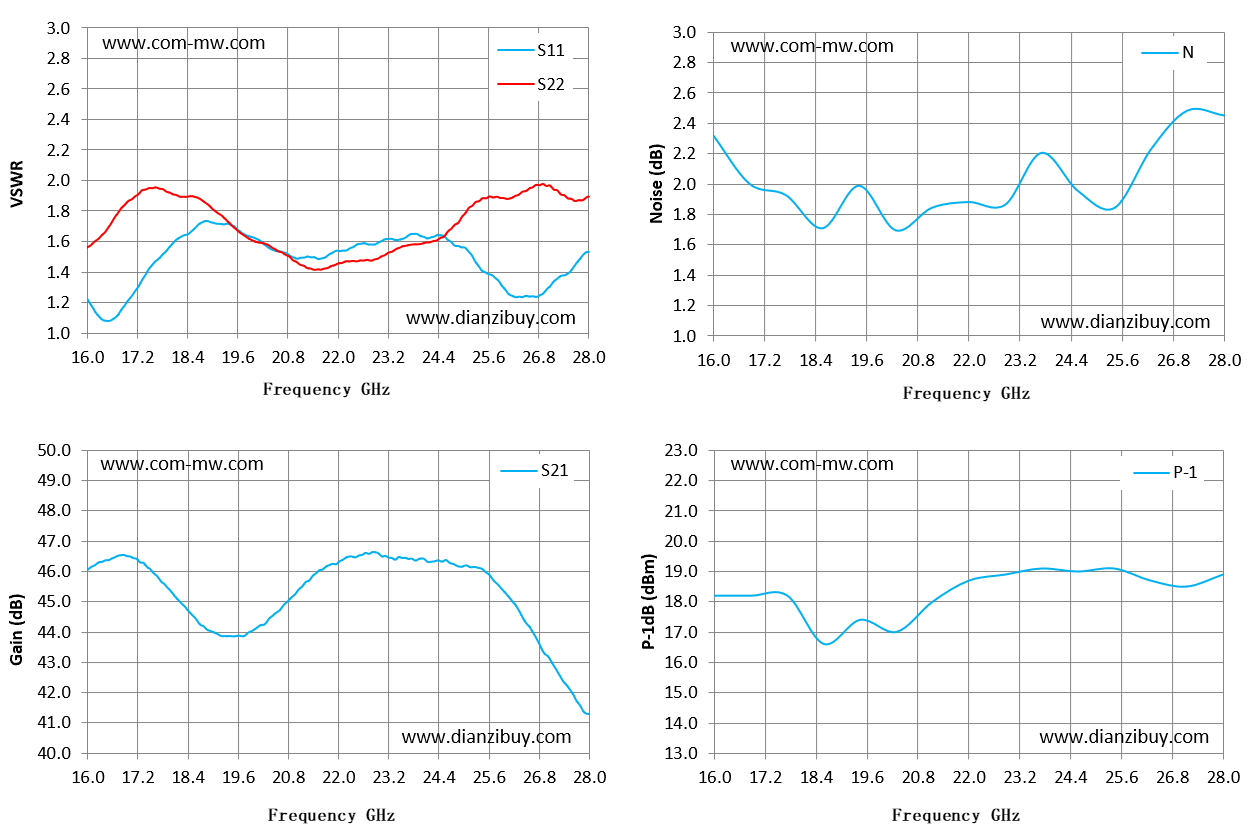

Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 dBm |
---|---|---|---|---|---|
16 | 1.22 | 1.56 | 46.06 | 2.32 | 18.2 |
16.86 | 1.17 | 1.83 | 46.54 | 2 | 18.2 |
17.71 | 1.49 | 1.95 | 45.77 | 1.93 | 18.2 |
18.57 | 1.69 | 1.89 | 44.47 | 1.71 | 16.6 |
19.43 | 1.71 | 1.71 | 43.86 | 1.99 | 17.4 |
20.29 | 1.57 | 1.58 | 44.32 | 1.7 | 17 |
21.14 | 1.5 | 1.44 | 45.5 | 1.85 | 18 |
22 | 1.54 | 1.46 | 46.3 | 1.88 | 18.7 |
22.86 | 1.58 | 1.48 | 46.63 | 1.87 | 18.9 |
23.71 | 1.65 | 1.58 | 46.41 | 2.21 | 19.1 |
24.57 | 1.63 | 1.64 | 46.37 | 1.96 | 19 |
25.43 | 1.42 | 1.88 | 46.09 | 1.85 | 19.1 |
26.29 | 1.24 | 1.9 | 44.81 | 2.23 | 18.7 |
27.14 | 1.33 | 1.94 | 42.91 | 2.48 | 18.5 |
28 | 1.53 | 1.89 | 41.28 | 2.45 | 18.9 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
