开关
DC~26.5GHz, 单刀双掷 TTL控制, 反射式, 15ms, 2.92, 24V
- 1K22426T
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低损耗。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 开关路数 | 单刀双掷 TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 30W@6GHz；15W@18GHz；5W@40GHz |
| 工作电压 | +24V |
| 工作电流 | 100mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |

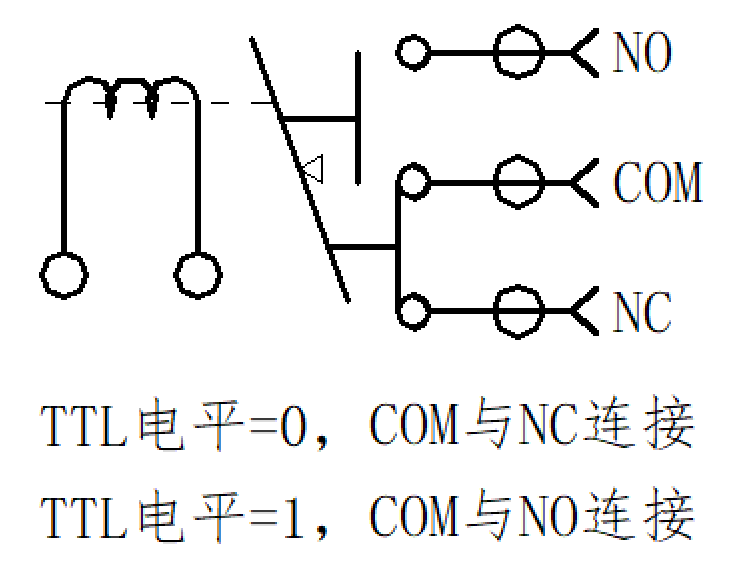

控制电路图
端口定义
| 公共端口 | COM |
| 分路端口 | NO，NC |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.1 | 1.02 | 1.01 | -0.01 | -71.09 | 0.01 |
| 3.07 | 1.03 | 1.03 | -0.03 | -82.81 | -0.19 |
| 6.14 | 1.08 | 1.07 | -0.02 | -80.18 | -0.34 |
| 12.29 | 1.07 | 1.08 | -0.12 | -80.53 | -0.39 |
| 15.36 | 1.07 | 1.13 | -0.11 | -80.57 | -0.49 |
| 18.43 | 1.06 | 1.14 | -0.22 | -80.23 | -0.73 |
| 24.57 | 1.22 | 1.17 | -0.37 | -79.08 | -0.76 |
| 27.64 | 1.21 | 1.18 | -0.46 | -75.83 | -1.38 |
| 33.79 | 1.14 | 1.17 | -0.54 | -73.85 | -1.71 |
| 39.93 | 1.2 | 1.34 | -0.68 | -70.27 | -3.58 |
| 43 | 2.21 | 2.2 | -0.79 | -73.94 | -3.27 |
参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
