产品
隔离器
工作频率410~480MHz, 通过功率100W, SMA
- DG9-410-480-1656
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 410 | ~ | 480 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
环境要求
| 通过功率 | 100W |
| 耐反射功率 | 20W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 375 | 1.57 | -0.56 | -14.07 | 1.63 |
| 386 | 1.36 | -0.35 | -16.46 | 1.42 |
| 396 | 1.22 | -0.24 | -19.1 | 1.28 |
| 407 | 1.13 | -0.19 | -22.18 | 1.18 |
| 418 | 1.1 | -0.18 | -24.2 | 1.13 |
| 429 | 1.12 | -0.2 | -24.22 | 1.12 |
| 439 | 1.16 | -0.23 | -23.58 | 1.13 |
| 450 | 1.17 | -0.26 | -23.34 | 1.14 |
| 461 | 1.17 | -0.29 | -24.15 | 1.13 |
| 471 | 1.14 | -0.31 | -26.29 | 1.09 |
| 482 | 1.09 | -0.35 | -29.95 | 1.04 |
| 493 | 1.09 | -0.42 | -25.91 | 1.09 |
| 504 | 1.21 | -0.58 | -19.59 | 1.24 |
| 514 | 1.4 | -0.85 | -15.6 | 1.45 |
| 525 | 1.75 | -1.41 | -12.81 | 1.82 |
参考实物图

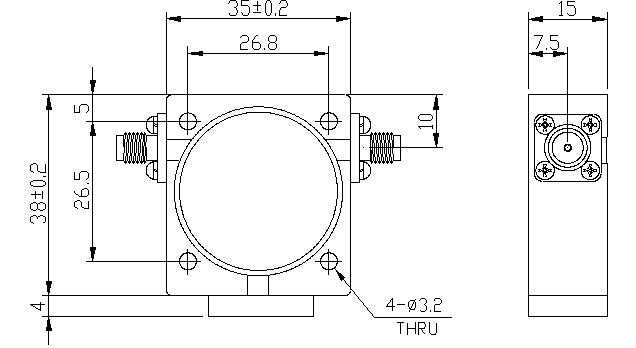

外形结构图（mm）

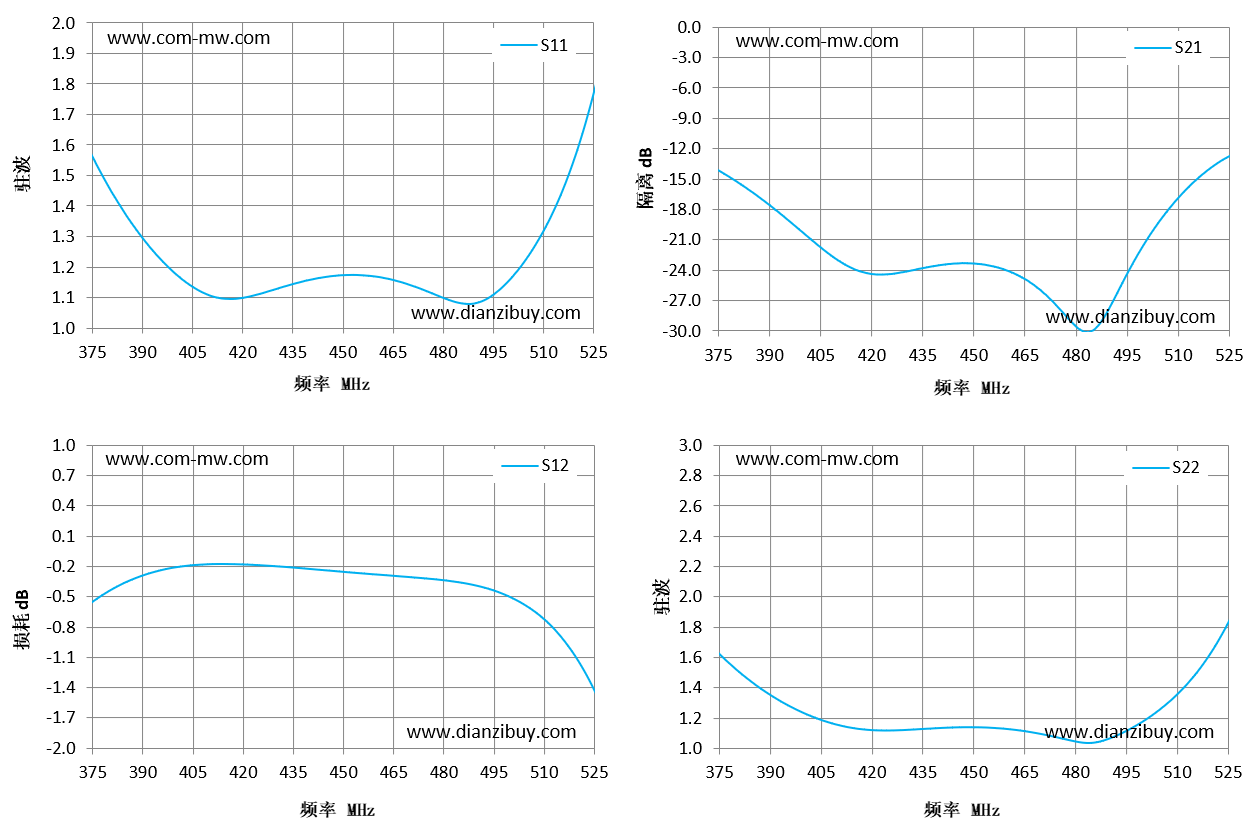

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
