产品
耦合器
5380~8170MHz, 耦合度40.5dB, 2000W
- ZDC8-40W5.38-8.17G-2230
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5380 | ~ | 8170 | MHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 39 | 40.5 | 42 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 耦合端口 | N -K |
| 波导口型号 | BJ70 |
| 功率容量 | 2000W设计保证 |
| 外壳材料 | 铜 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
端口定义
| 输入端口 | 1 | (FDM70） |
| 输出端口 | 2 | (FDP70) |
| 耦合端口 | 3 | （N-K） |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S23 隔离 dB | S13 耦合 dB |
|---|---|---|---|---|---|
| 5.38 | 1.03 | 1.22 | -0.07 | -69.3 | -41.48 |
| 5.58 | 1.03 | 1.18 | -0.06 | -70.44 | -41.36 |
| 5.78 | 1.01 | 1.13 | -0.07 | -71.77 | -41.18 |
| 5.98 | 1.02 | 1.1 | -0.09 | -73.17 | -41.02 |
| 6.18 | 1.02 | 1.07 | -0.09 | -74.5 | -40.92 |
| 6.38 | 1.02 | 1.06 | -0.11 | -75.23 | -40.78 |
| 6.58 | 1.02 | 1.07 | -0.11 | -75.22 | -40.71 |
| 6.78 | 1.03 | 1.08 | -0.11 | -74.59 | -40.6 |
| 6.97 | 1.02 | 1.1 | -0.12 | -73.84 | -40.53 |
| 7.17 | 1.02 | 1.12 | -0.13 | -73.02 | -40.47 |
| 7.37 | 1.03 | 1.13 | -0.14 | -72.23 | -40.42 |
| 7.57 | 1.04 | 1.14 | -0.14 | -71.57 | -40.32 |
| 7.77 | 1.05 | 1.13 | -0.14 | -70.95 | -40.32 |
| 7.97 | 1.01 | 1.13 | -0.14 | -70.44 | -40.25 |
| 8.17 | 1.06 | 1.12 | -0.15 | -70.01 | -40.2 |

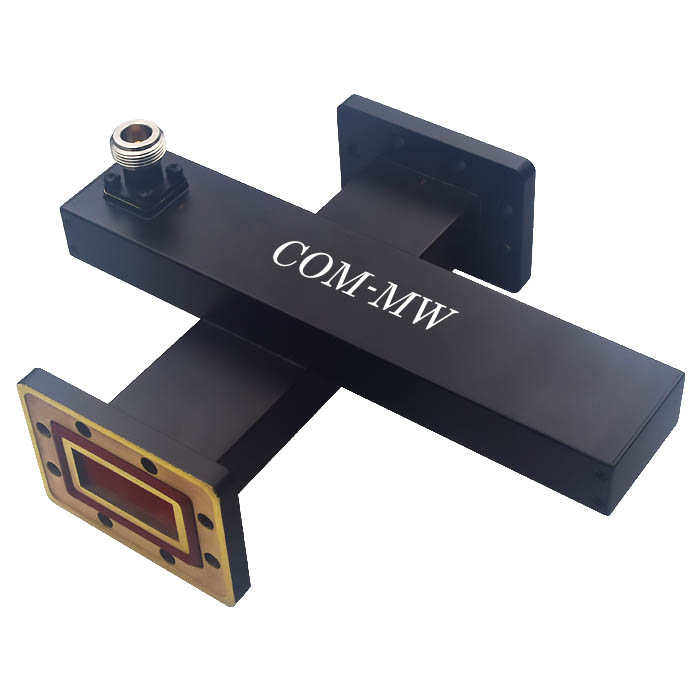

参考实物图

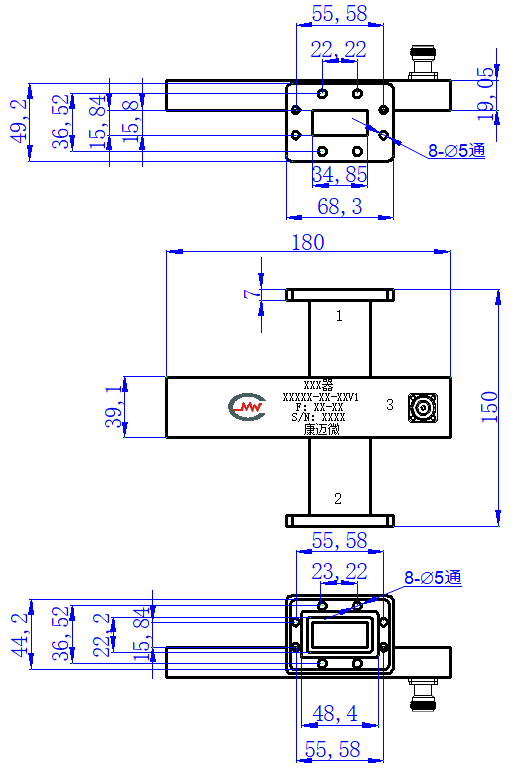

外形结构图（mm）

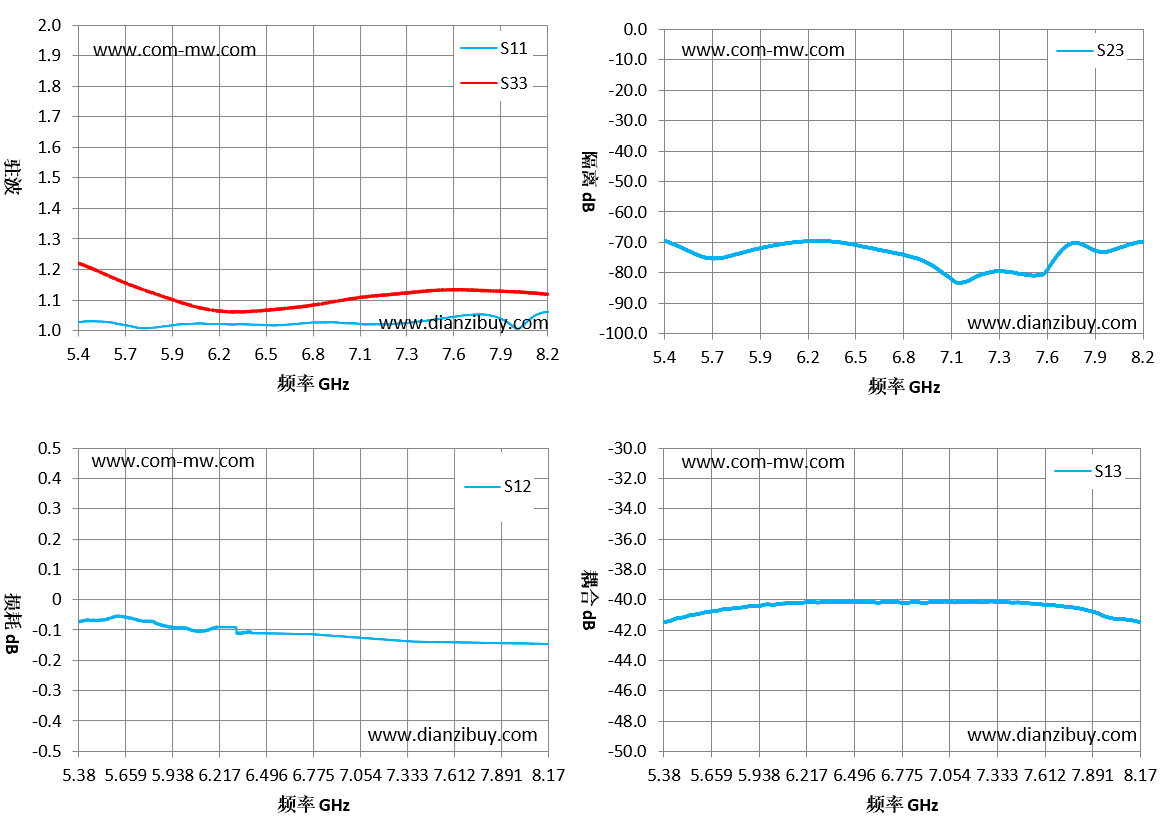

典型测试曲线图
注意事项
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
