阻带频率834~836MHz, ≥50dB, 通带频率DC~804MHz, 866~3000MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 834 | ~ | 836 | MHz | |
阻带抑制 | ≥ | 50 | dB | ||
通带频率 | DC | ~ | 804 | MHz | |
通带频率 | 866 | ~ | 3000 | MHz | |
通带损耗 | 2 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 50W设计保证 |
工作温度 | -10~+50℃设计保证 |

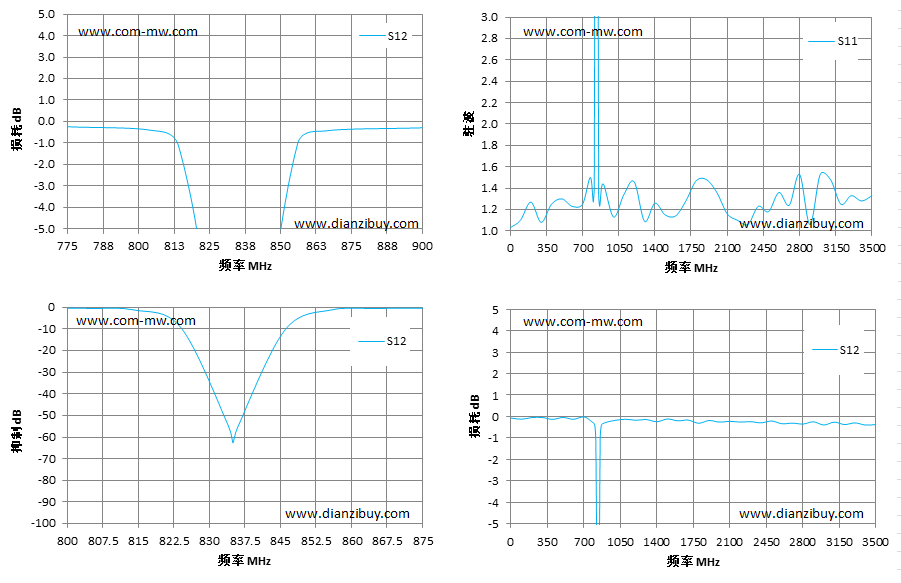

频率 MHz | S12 损耗 dB | S11 驻波 |
---|---|---|
775 | -0.24 | 1.5 |
804 | -0.4 | 1.27 |
814 | -1.11 | 1.44 |
824 | -9.35 | 8.86 |
834 | -54.61 | 27.51 |
835 | -62.65 | 29.41 |
836 | -55.34 | 22.67 |
846 | -10.36 | 7.74 |
856 | -1.03 | 1.34 |
866 | -0.43 | 1.23 |
900 | -0.29 | 1.44 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
