1~3000MHz, 单刀双掷 , 吸收式, 3000ns, SMA
- DSW8-2R1-3000-3010
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 3000 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 65 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 3000ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 5W设计保证 |
| 工作电压 | +5V |
| 工作电流 | 10mA |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
真值表（0:0~0.5V，1:3.3~5V）
| C | 通道选择 | 备注 |
| 0 | J0~J1 | 0~0.5V |
| 1 | J0~J2 | 3.3-5V |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S22 驻波 | S33 驻波 |
|---|---|---|---|---|---|---|
| 0.01 | 1.17 | -0.81 | -0.76 | -85.77 | 1.17 | 1.16 |
| 0.44 | 1.2 | -1.04 | -0.98 | -81.5 | 1.19 | 1.18 |
| 0.89 | 1.2 | -1.12 | -1.07 | -79.5 | 1.16 | 1.16 |
| 1.33 | 1.19 | -1.21 | -1.18 | -79.4 | 1.1 | 1.09 |
| 1.77 | 1.18 | -1.32 | -1.32 | -78.85 | 1.04 | 1.03 |
| 2.21 | 1.17 | -1.41 | -1.45 | -79.42 | 1.06 | 1.08 |
| 2.66 | 1.15 | -1.5 | -1.56 | -74.17 | 1.1 | 1.15 |
| 3.1 | 1.13 | -1.6 | -1.65 | -56.82 | 1.14 | 1.2 |
| 3.54 | 1.12 | -1.72 | -1.83 | -53.36 | 1.17 | 1.23 |
| 3.99 | 1.14 | -1.82 | -2.04 | -48.29 | 1.2 | 1.2 |
| 4.43 | 1.16 | -1.98 | -2.13 | -49.89 | 1.2 | 1.21 |
| 4.87 | 1.15 | -2.15 | -2.18 | -63.71 | 1.18 | 1.17 |
| 5.31 | 1.06 | -2.51 | -2.35 | -37.88 | 1.13 | 1.21 |
| 5.76 | 1.11 | -2.64 | -2.69 | -33.24 | 1.03 | 1.34 |
| 6.2 | 1.18 | -3.18 | -3.62 | -25.13 | 1.15 | 1.42 |

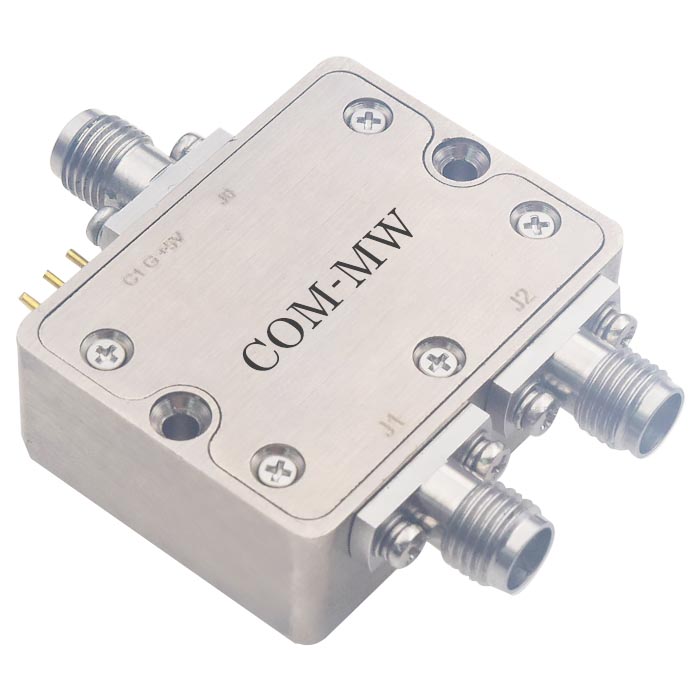

参考实物图

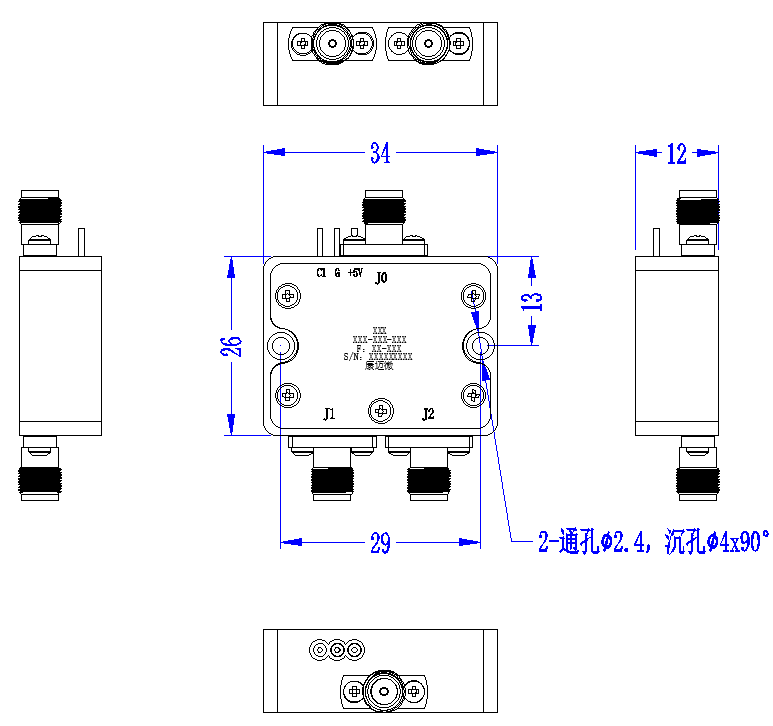

外形结构图（mm）

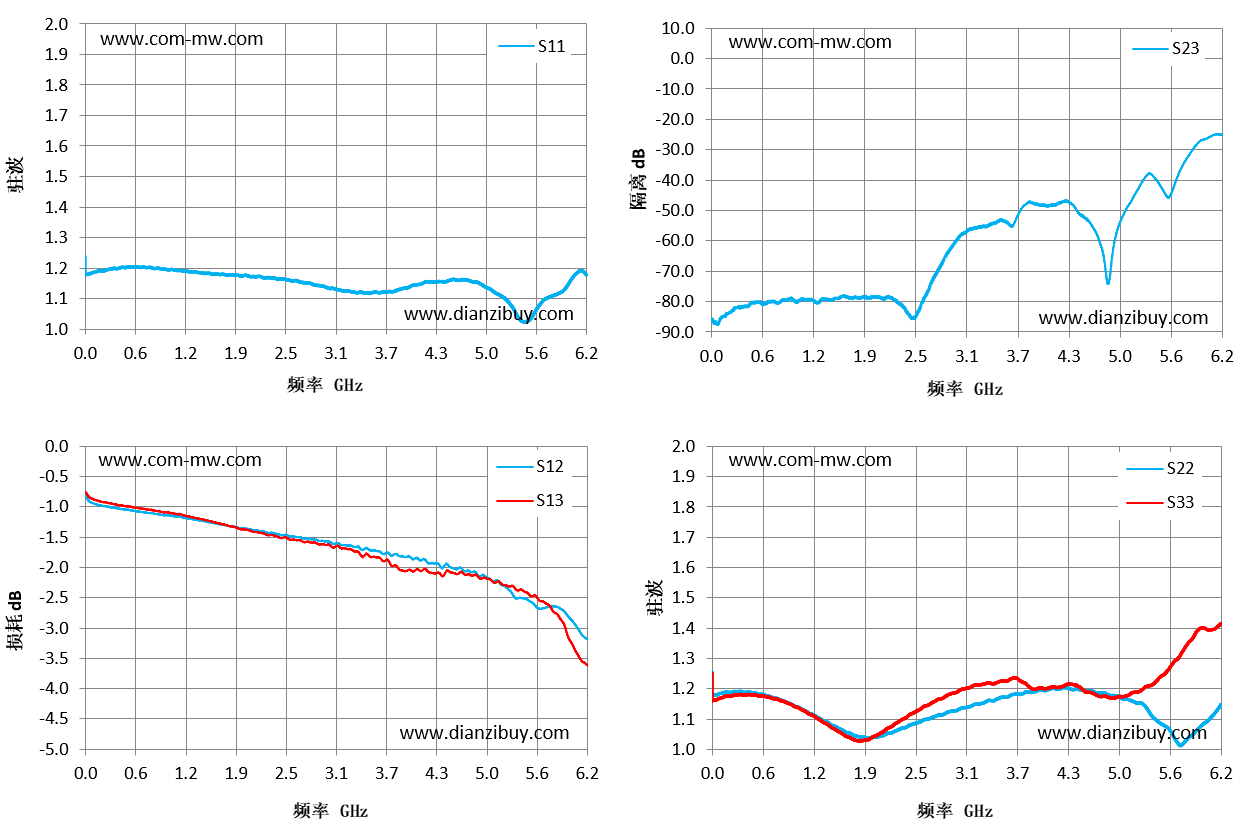

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
