滤波器
通带频率1140~1860MHz, DC-1000MHz≥33dB, 2000-3000MHz≥33dB, 微带圆针
- ZBF3-L1500-720-2246
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1140 | ~ | 1860 | MHz |
| 通带损耗 | 1500 | MHz | 2.0 | dB | ||
| 带内波动 | / | / | 3.0 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 33 | dB | ||
| 带外抑制 | 2000-3000 | MHz≥ | 33 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铜H62 |
| 带宽 | -3dB≥720MHz |
| 时延波动 | ≤1.5ns（70%带宽） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 带内起伏：≤0.5dB |

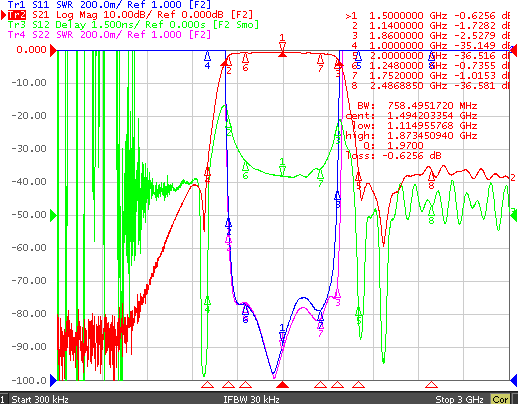

功能示意图

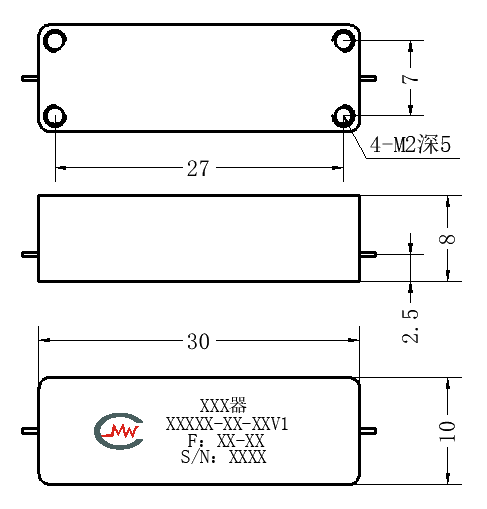

外形结构图（mm）
