4.5~3000MHz, 阻抗比1:1巴伦, 表面贴装, 工业级, 代替ETC1-1-13
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 4.5 | ~ | 3000 | MHz |
插入损耗 | 1@1GHz | dB | ||
插入损耗 | 2@2GHz | dB | ||
插入损耗 | 3.5@3GHz | dB | ||
幅度平衡 | 1 | dB | ||
相位平衡 | 20 | ° |
阻抗比 | 1:1巴伦 |
接口形式 | 表面贴装 |
阻抗 | 50Ω |
功率容量 | 0.25W设计保证 |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+100℃设计保证 |
质量等级 | 工业级 |
其它 | 代替ETC1-1-13 |

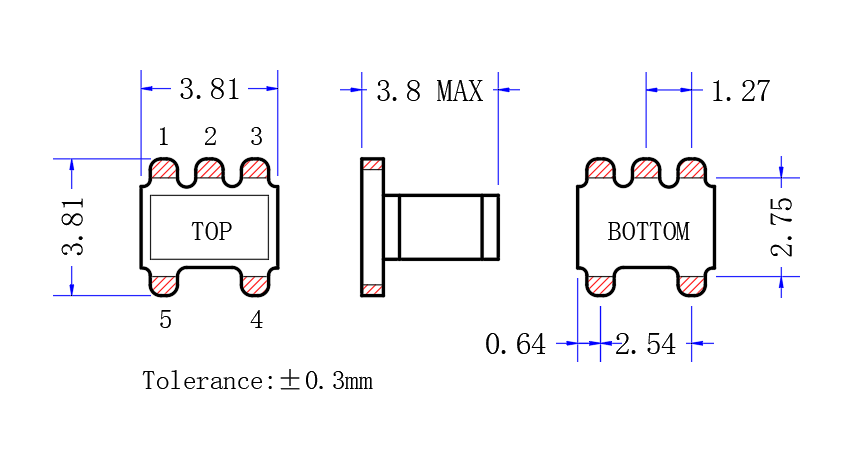

PRIMARY DOT | 初级(圆点位) | 5 |
PRIMARY | 初级 | 4 |
SECONDARY DOT | 次级(圆点位) | 1 |
SECONDARY | 次级 | 3 |
SECONDARY CT | 次级(中心抽头) | --- |
NOT USED | 不使用 | 2 |
1 | 产品支持260℃回流焊。 |
