开关
6~18GHz, 单刀单掷, 吸收式, 100ns, SMA
- DSW8-1R6000-18000-1318
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 2.1 | 2.8 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 1.5 | 2 |
其它参数
| 开关路数 | 单刀单掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 30mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
| 2 | 1.69 | -1.21 | -89.03 | 1.68 |
| 3 | 1.34 | -1.04 | -85.14 | 1.34 |
| 4 | 1.09 | -1.05 | -87.4 | 1.11 |
| 6 | 1.4 | -1.29 | -86.85 | 1.34 |
| 7 | 1.49 | -1.44 | -86.94 | 1.4 |
| 8 | 1.48 | -1.51 | -85.99 | 1.35 |
| 9 | 1.37 | -1.53 | -87.38 | 1.28 |
| 11 | 1.14 | -1.69 | -87.45 | 1.25 |
| 12 | 1.22 | -1.72 | -87.11 | 1.27 |
| 13 | 1.26 | -1.82 | -88.24 | 1.38 |
| 14 | 1.25 | -1.92 | -86.23 | 1.41 |
| 15 | 1.19 | -1.95 | -89.45 | 1.45 |
| 17 | 1.2 | -2.07 | -88.11 | 1.06 |
| 18 | 1.23 | -2.17 | -88.17 | 1.12 |
| 19 | 1.34 | -2.33 | -85.96 | 1.23 |

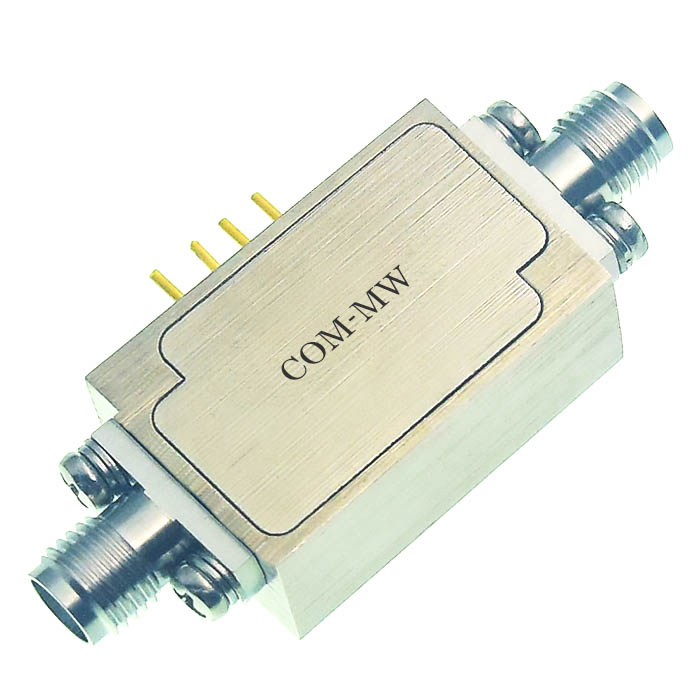

参考实物图

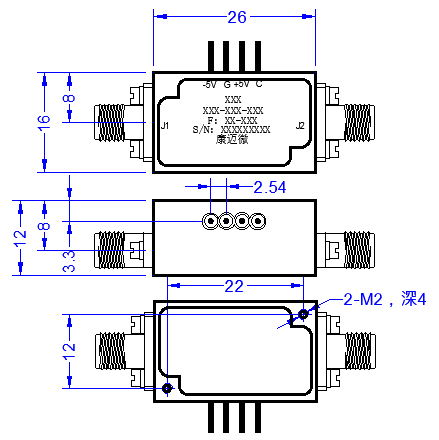

外形结构图（mm）

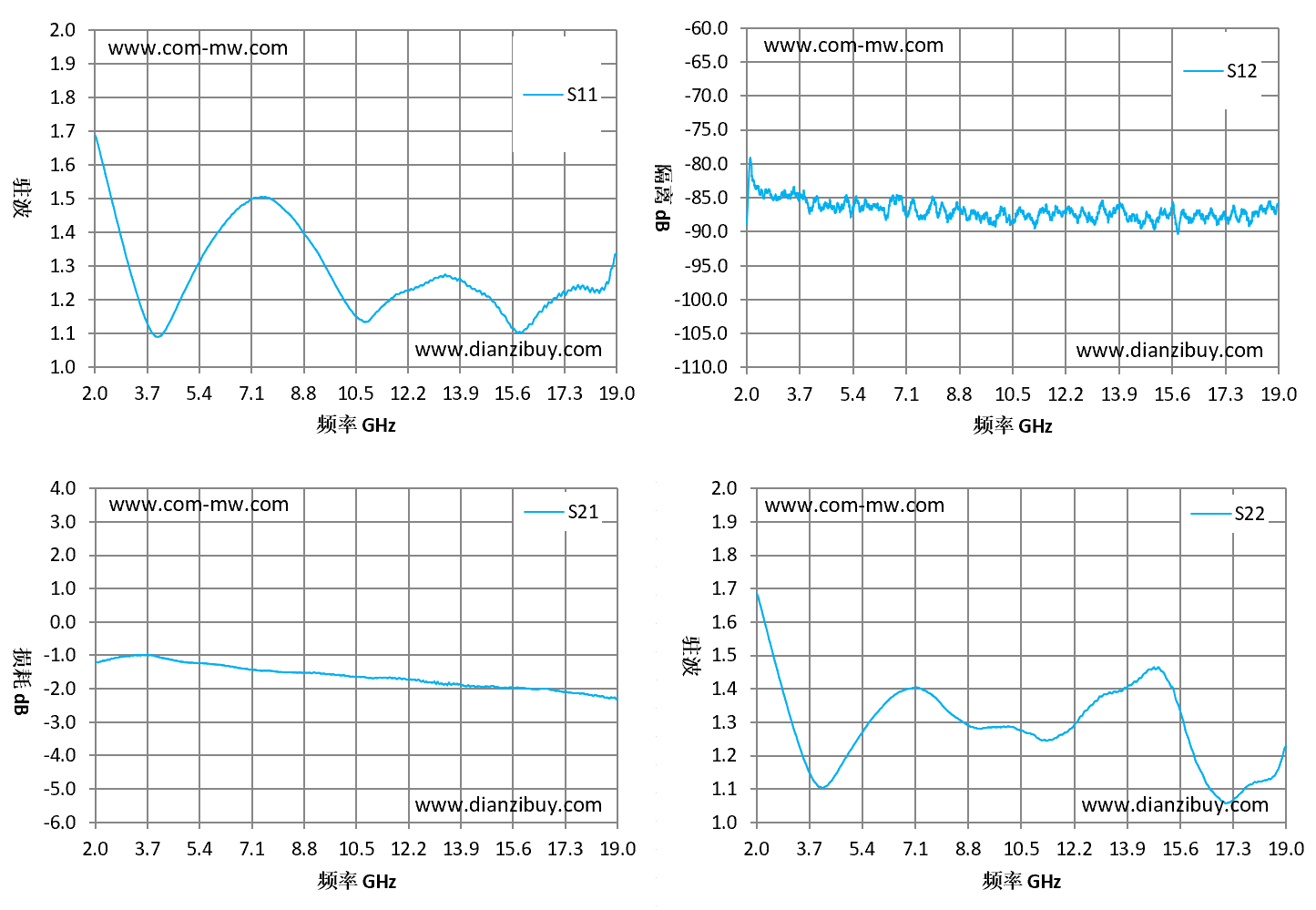

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
