滤波器
通带频率9.5~14.5MHz, DC-4.75MHz≥20dB, 29-100MHz≥20dB, 表面贴装
- ZBF3-L12-5-S2212
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 9.5 | ~ | 14.5 | MHz | ||
| 中心损耗 | 0.5 | dB | ||||
| 带外抑制 | DC-4.75 | MHz≥ | 20 | dB | ||
| 带外抑制 | 29-100 | MHz≥ | 20 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 输出三阶截点：>40输出二阶截点：>75（典型值，设计保证） |
功能示意图
参考实物图

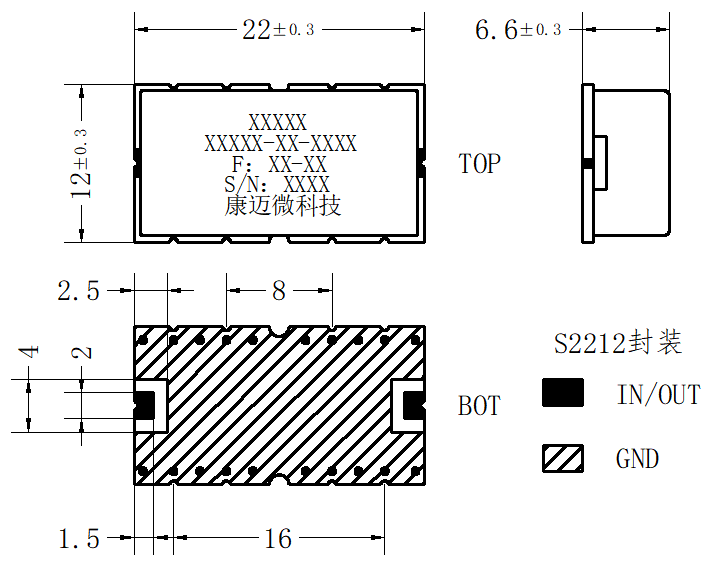

外形结构图（mm）

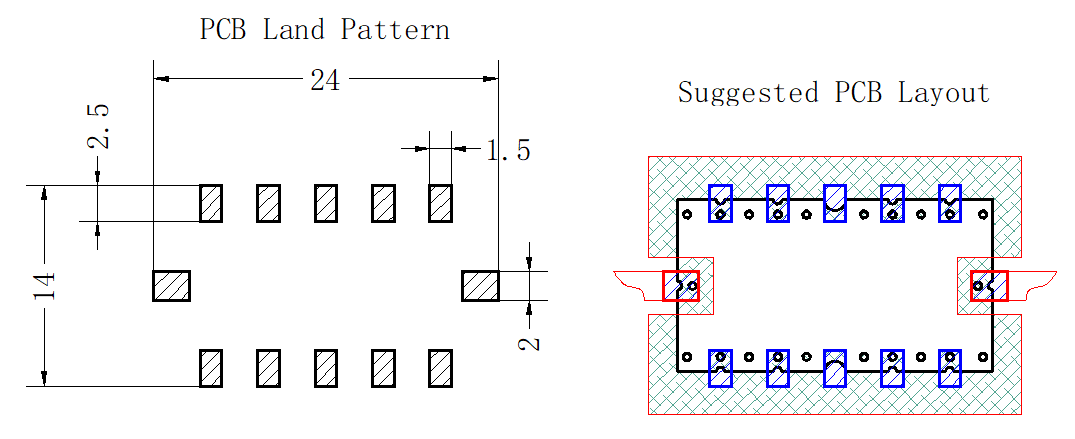

建议PCB布局图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
