工作频率500~6000MHz, 增益9dBi, 线极化 , N -K
喇叭天线是面天线,波导管终端渐变张开的圆形或矩形截面的微波天线,是使用最广泛的一类微波天线。 喇叭天线的结构比较简单,方向图也比较简单而容易控制,一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 500 | ~ | 6000 | MHz |
增益 | 9 | dBi | ||
驻波比 | 2.0 | |||
3dB波束宽度 | 25 | 100 | ° | |
承受功率 | 50 | W |
极化方式 | 线极化 |
接口形式 | N -K |

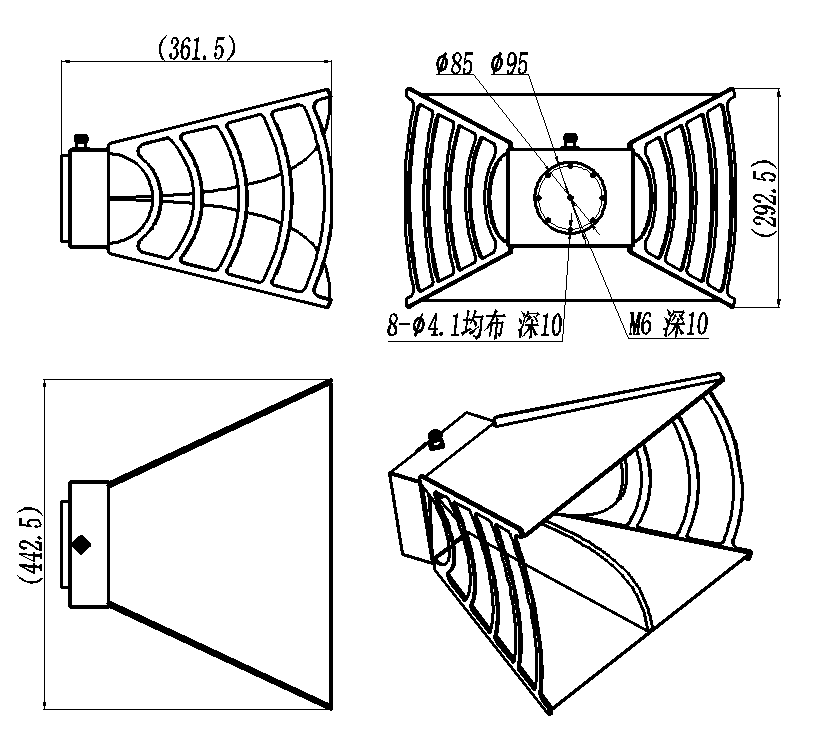

外形尺寸 | 362*443*293mm |
估算重量 | 2.8Kg |
表面 | 灰色烤漆 |
工作温度 | -25~+75℃设计保证 |
储存温度 | -45~+85℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
