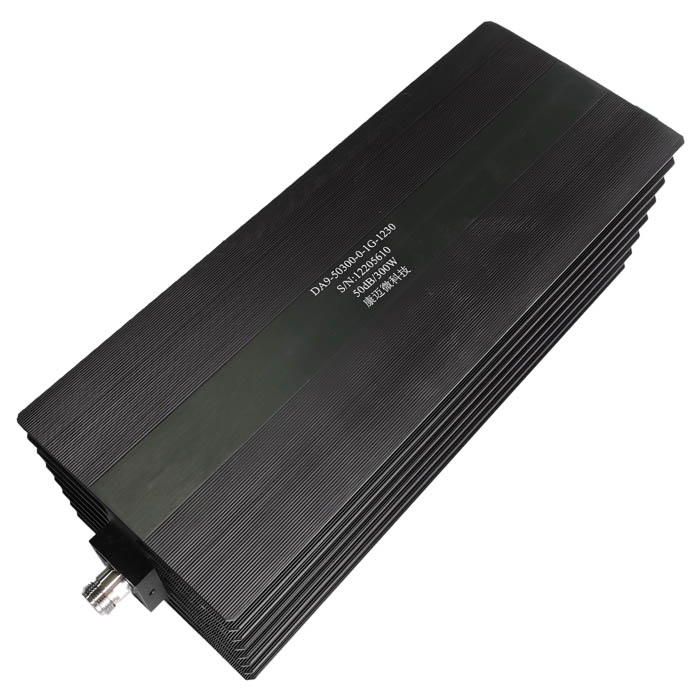

工作频率DC~8GHz, 衰减度10dB, 300W, 50Ω, N -JK
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 8 | GHz |
衰减度 | 8.5 | 10 | 11.5 | dB |
驻波比 | 1.25 |
功率容量 | 300W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

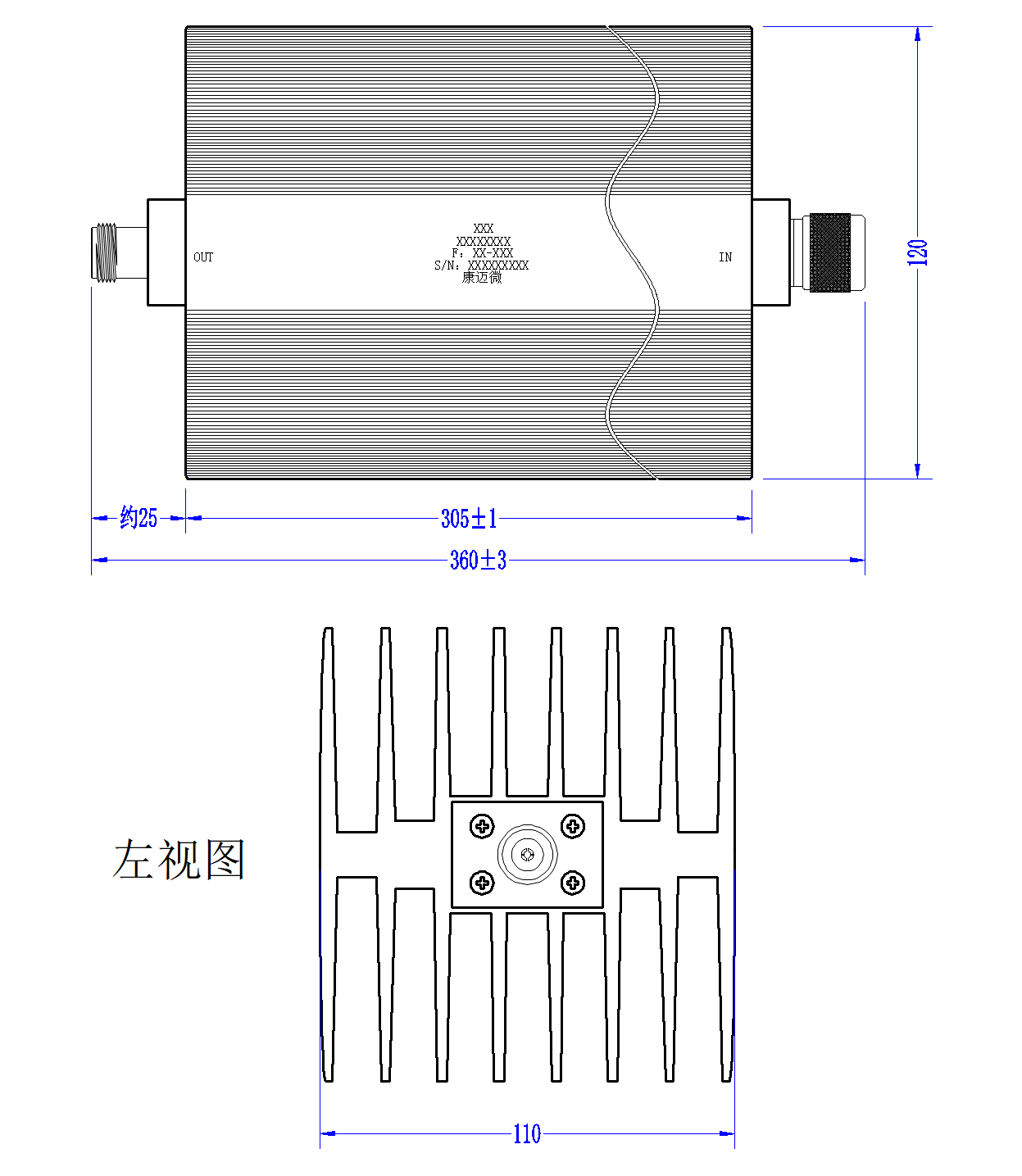

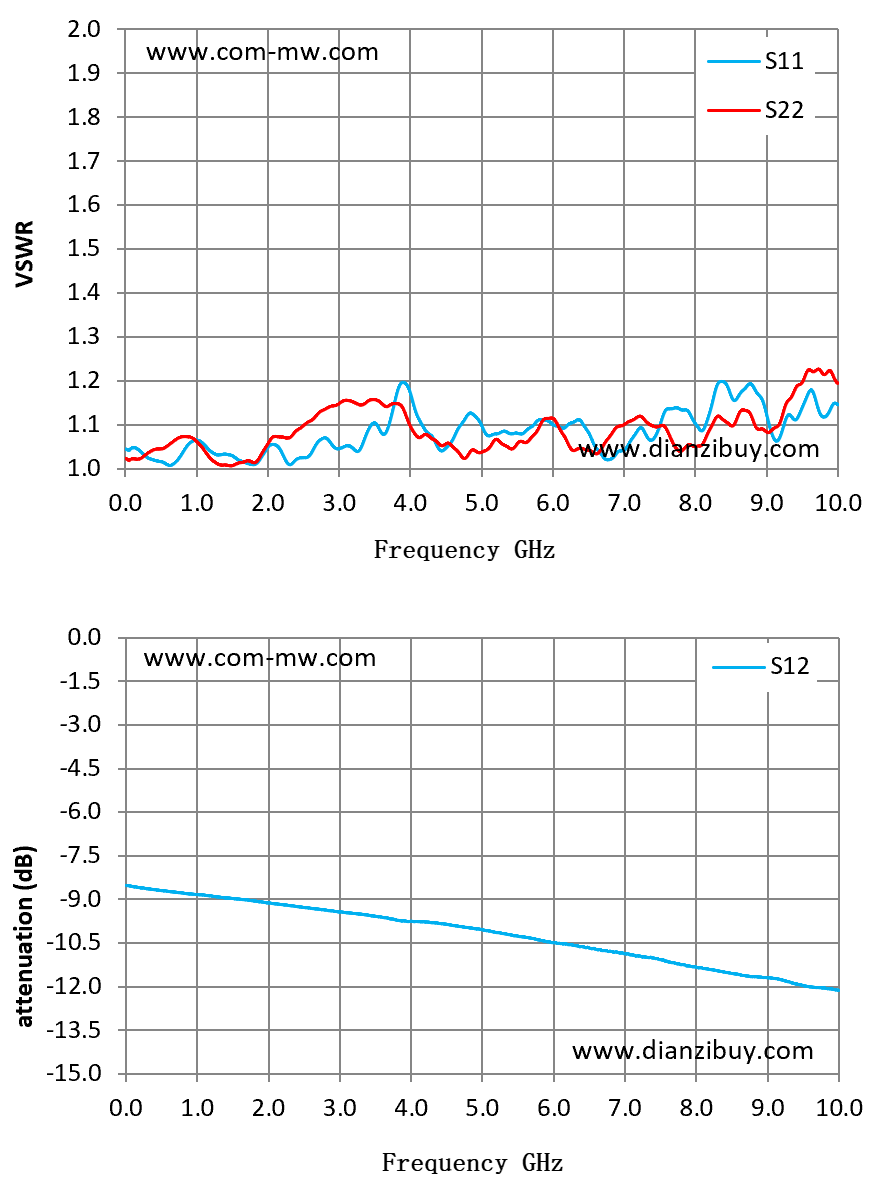

Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
---|---|---|---|
0.01 | 1.01 | 1.02 | -8.75 |
0.71 | 1.02 | 1.07 | -8.76 |
1.43 | 1.03 | 1.01 | -8.95 |
2.14 | 1.05 | 1.07 | -9.17 |
2.86 | 1.06 | 1.14 | -9.39 |
3.57 | 1.09 | 1.15 | -9.61 |
4.29 | 1.08 | 1.07 | -9.8 |
5 | 1.1 | 1.04 | -10.05 |
5.71 | 1.1 | 1.07 | -10.34 |
6.43 | 1.1 | 1.04 | -10.64 |
7.14 | 1.07 | 1.11 | -10.93 |
7.86 | 1.13 | 1.05 | -11.28 |
8.57 | 1.16 | 1.11 | -11.57 |
9.29 | 1.12 | 1.15 | -11.83 |
10 | 1.15 | 1.19 | -12.13 |
