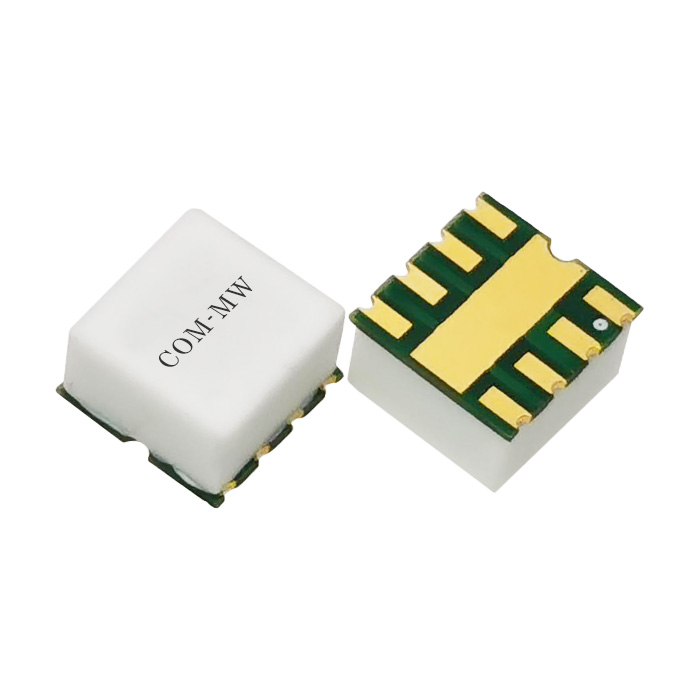

1~300MHz, 2W, 3路, 相位0°, 表面贴装, 工业级, 替代AD3PS-1+
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1 | ~ | 300 | MHz |
插入损耗 | 0.5 | 1.5 | dB | |
隔离度 | 18 | 27 | dB | |
输入驻波比 | 1.25 | 1.35 | ||
输出驻波比 | 1.15 | 1.3 | ||
幅度平衡 | 0.3 | 0.5 | dB | |
相位平衡 | 2 | 6 | ° |
功率容量 | 2W |
路数 | 3路 |
相位 | 0° |
阻抗 | 50Ω |
接口形式 | 表面贴装 |
工作温度 | -40~+85℃设计保证 |
储存温度 | -55~+100℃设计保证 |
质量等级 | 工业级 |
其它 | 替代AD3PS-1+ |

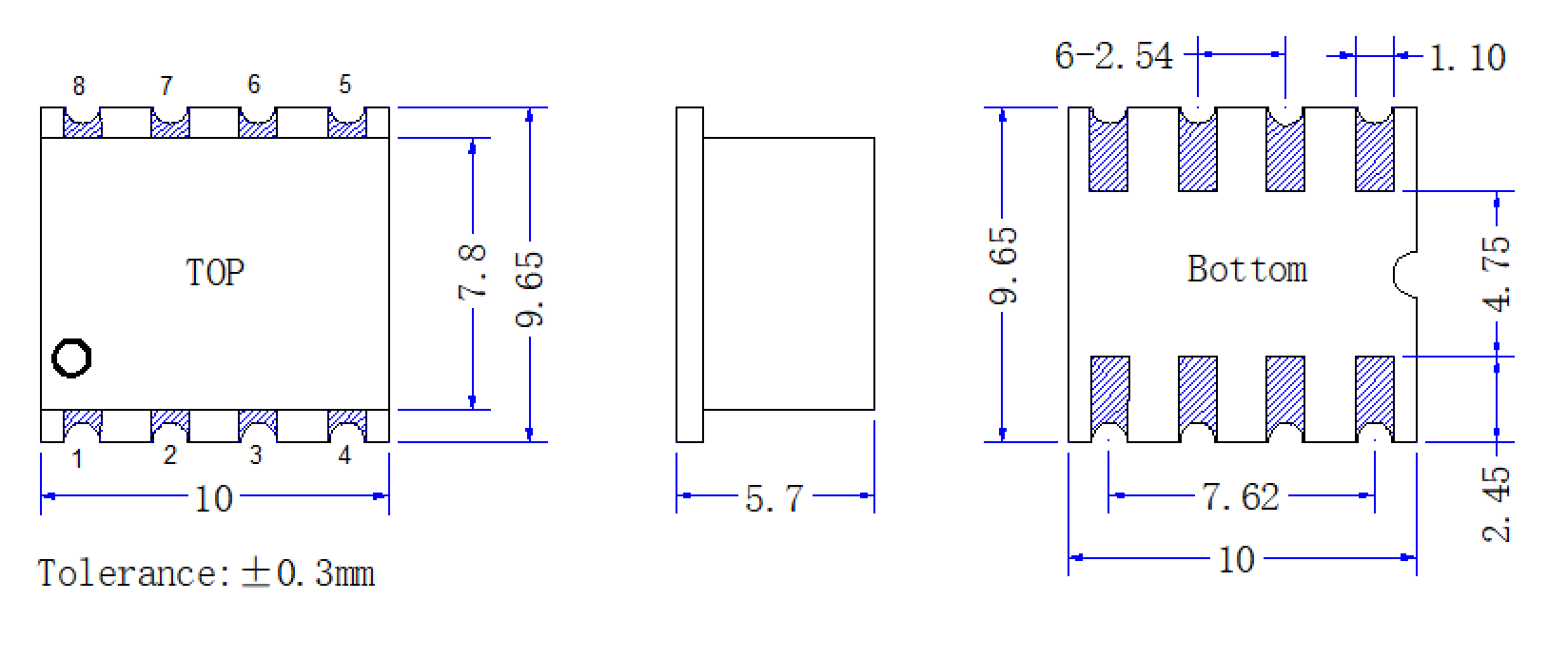

公共端口 | 1 |
分配端口 | 4,5,8 |
接地端口 | 2,3,6,7 |

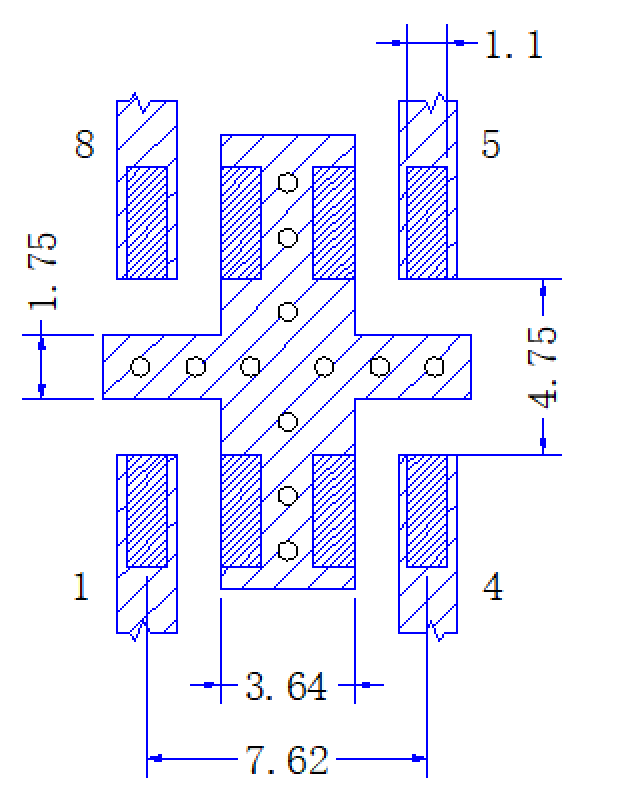

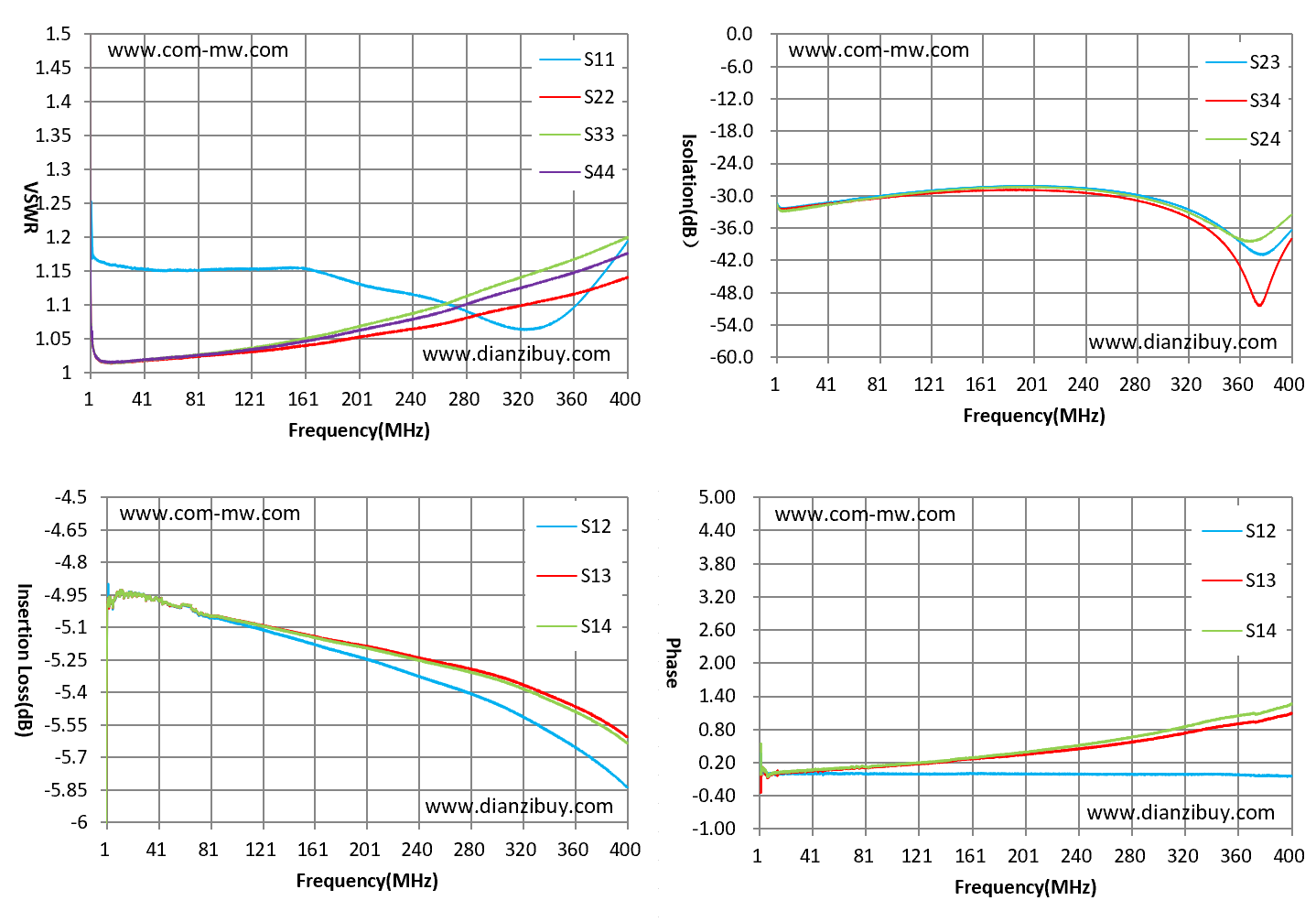

F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
1 | -5.2 | -31.2 | 1.2 | 1.06 |
10 | -4.96 | -31.4 | 1.16 | 1.01 |
50 | -4.99 | -31.1 | 1.15 | 1.01 |
100 | -5.08 | -29.5 | 1.15 | 1.03 |
150 | -5.16 | -28.5 | 1.15 | 1.04 |
200 | -5.25 | -28.1 | 1.13 | 1.05 |
250 | -5.35 | -28.8 | 1.11 | 1.07 |
300 | -5.46 | -30.9 | 1.07 | 1.09 |
350 | -5.62 | -36.5 | 1.08 | 1.11 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 产品支持260℃回流焊。 |
