产品
双工器
通带频率一490~540MHz, 通带频率二620~670MHz, SMA
- ZCB13-C490-670-1734
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 490 | ~ | 540 | MHz |
| 通带频率二 | / | / | 620 | ~ | 670 | MHz |
| 通带一损耗 | / | / | 0.6 | dB | ||
| 通带二损耗 | / | / | 0.6 | dB | ||
| 通带波动 | / | / | 0.4 | dB | ||
| 通带一抑制度 | 620-670 | MHz≥ | 85 | dB | ||
| 通带一抑制度 | 二，三次谐波 | 50 | dB | |||
| 通带二抑制度 | 490-540 | MHz≥ | 85 | dB | ||
| 通带二抑制度 | 二，三次谐波 | 70 | dB | |||
| 相互隔离 | 85 | dB | ||||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 高度15000米，做气密封焊，满足低气压 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |

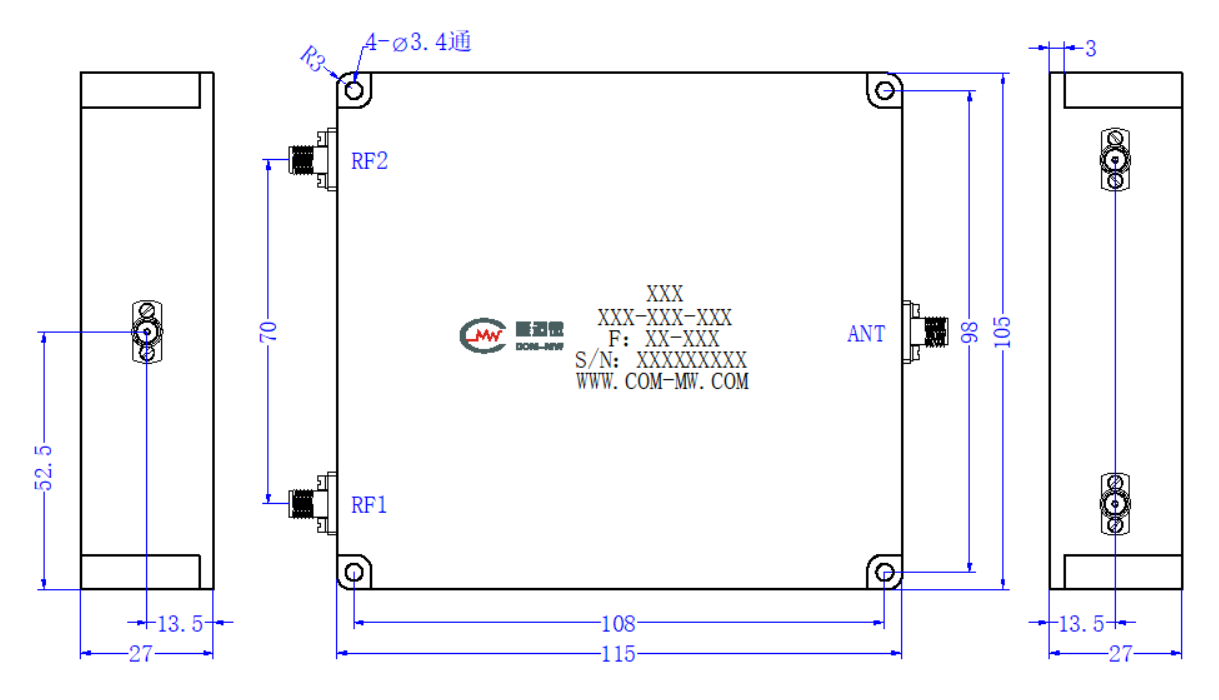

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
