工作频率50~800MHz, 增益0dBi, 线极化 , N-K

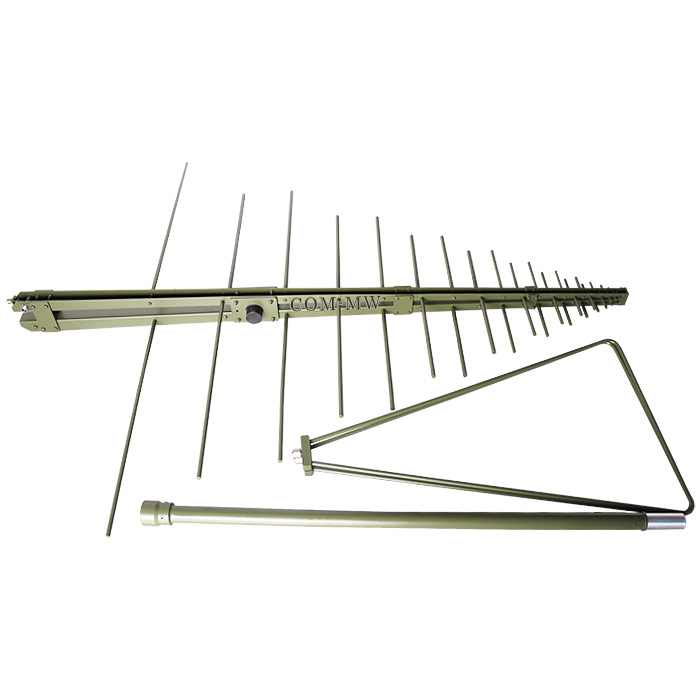

对数周期天线是低频超宽带定向天线的首选天线形式,具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台,能够长期、稳定、可靠的工作对数周期天线是低频超宽带定向天线的首选天线形式,具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台,能够长期、稳定、可靠的工作。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 50 | ~ | 800 | MHz |

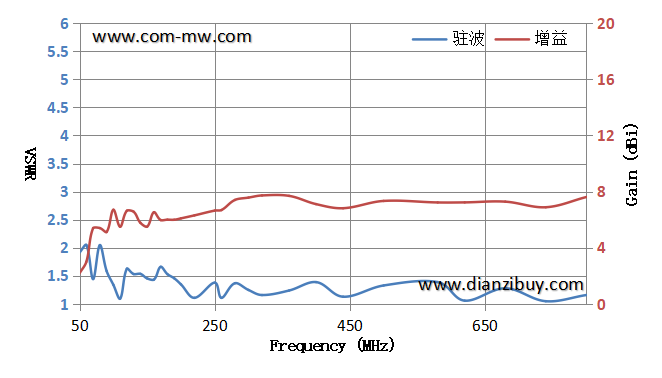

增益 | 0 | dBi | ||
驻波比 | 2.0 | |||
3dB波束宽度 | 水平60,俯仰40 | ° |
极化方式 | 线极化 |
功率容量 | 50W设计保证 |
接口形式 | N-K |

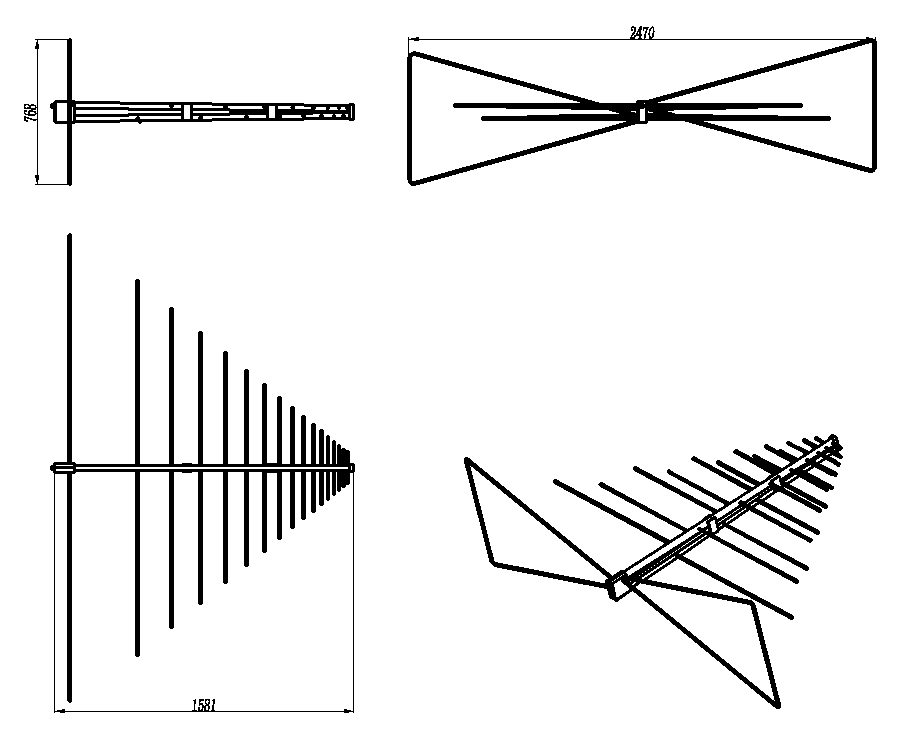

外形尺寸 | 1600*2500*800mm |
估算重量 | 5Kg |
表面 | 海灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+75℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
