功分器
DC~6000MHz, 0.5W, 3路, 相位0°, 表面贴装
- ZPD8-3M0.1-6G-2103
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6000 | MHz |
| 插入损耗 | 13 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 5 | 10 | ° |
其它参数
| 功率容量 | 0.5W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+80℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 2 |
| 分配端口 | 5、8、11 |
| 接地端口 | 1、3、4、6、7、9、10、12 |

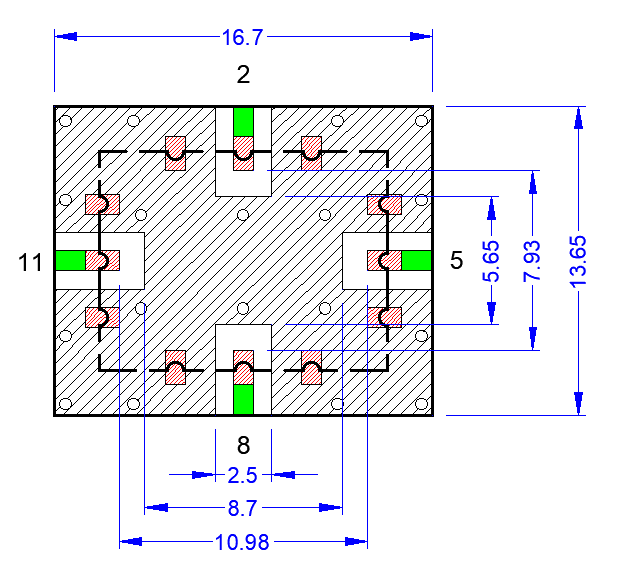

建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 500 | 1.47 | 1.31 | -10.09 | -18.12 | -0.71 |
| 1000 | 1.48 | 1.32 | -10.15 | -18.18 | -1.42 |
| 2000 | 1.46 | 1.34 | -10.22 | -18.41 | -2.76 |
| 2500 | 1.45 | 1.35 | -10.2 | -18.5 | -3.44 |
| 3500 | 1.47 | 1.33 | -10.25 | -18.34 | -4.86 |
| 4000 | 1.5 | 1.29 | -10.23 | -18.21 | -5.53 |
| 4500 | 1.53 | 1.23 | -10.29 | -18.03 | -6.11 |
| 5500 | 1.66 | 1.12 | -10.27 | -17.92 | -7.25 |
| 6000 | 1.73 | 1.1 | -10.46 | -17.9 | -7.86 |
| 7000 | 1.86 | 1.06 | -10.76 | -18.14 | -8.73 |
参考实物图

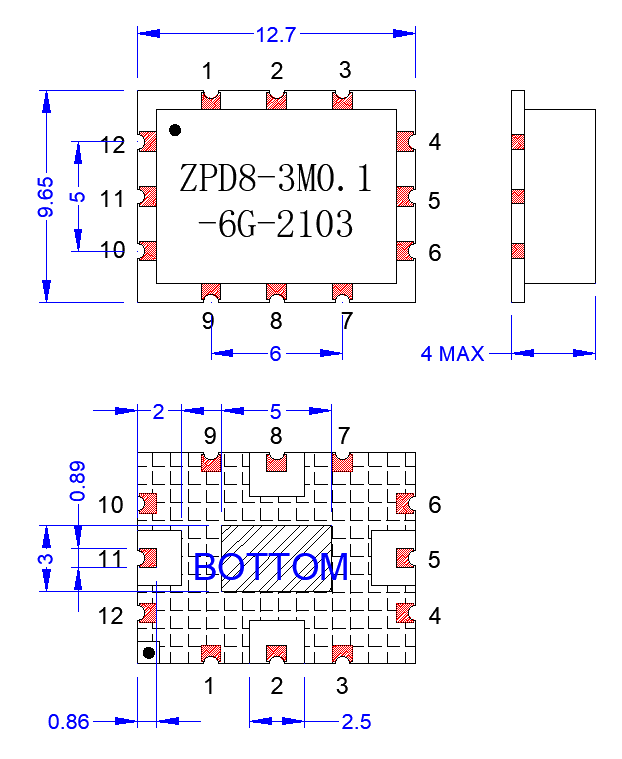

外形结构图（mm）

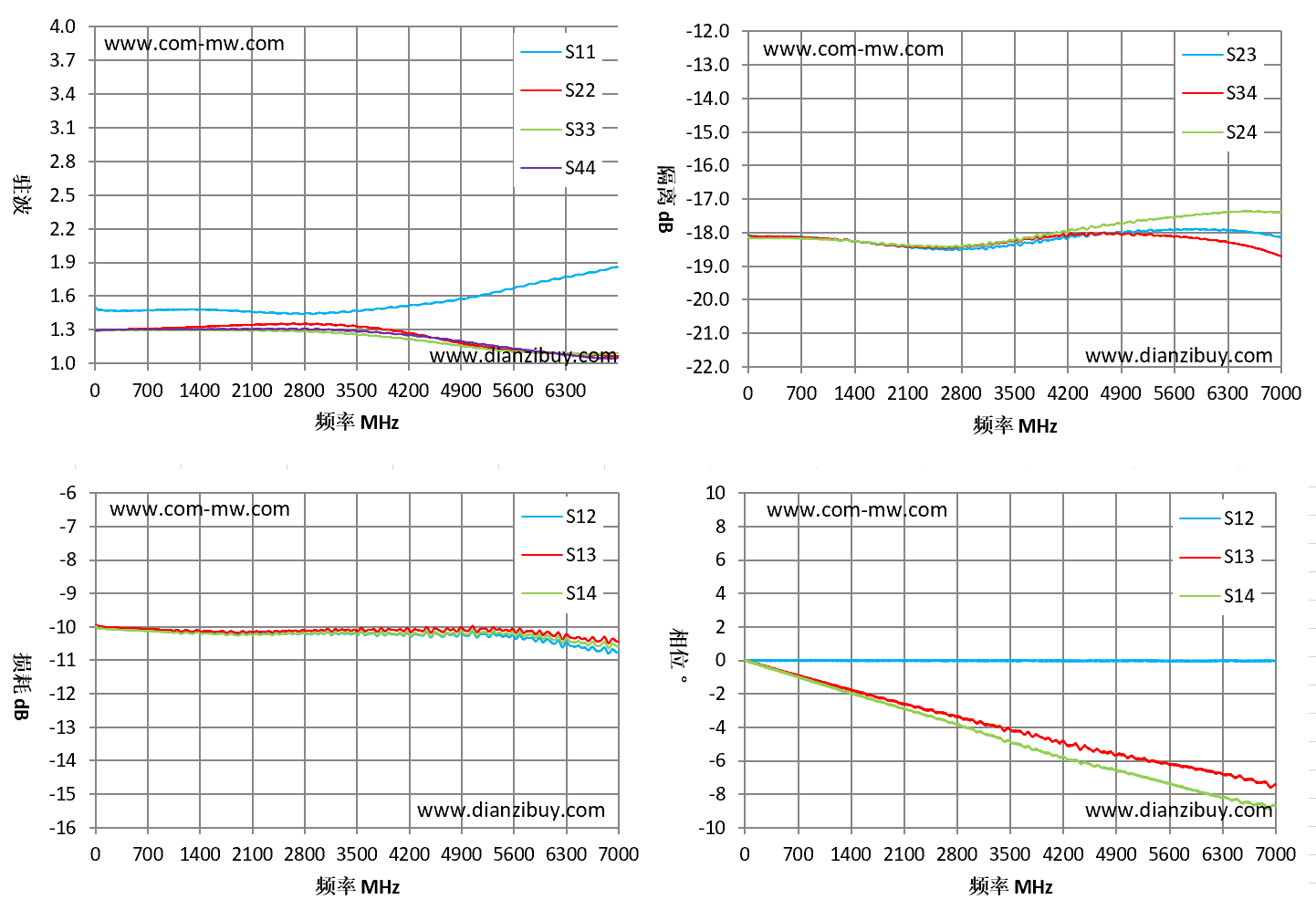

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
