产品
电桥
100~200MHz, 2W, 90°电桥, 表面贴装
- ZHC8-100-200-819
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 200 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |

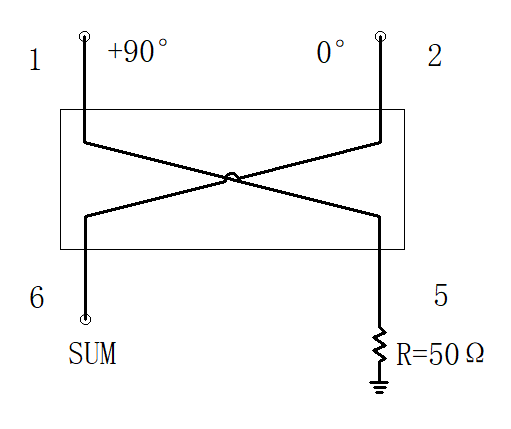

端口定义
| IN | 6 | --- | --- | --- |
| ISO | 5 | --- | --- | --- |
| 0° | 1 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| 接地端口 | 3，4 | --- | --- | --- |

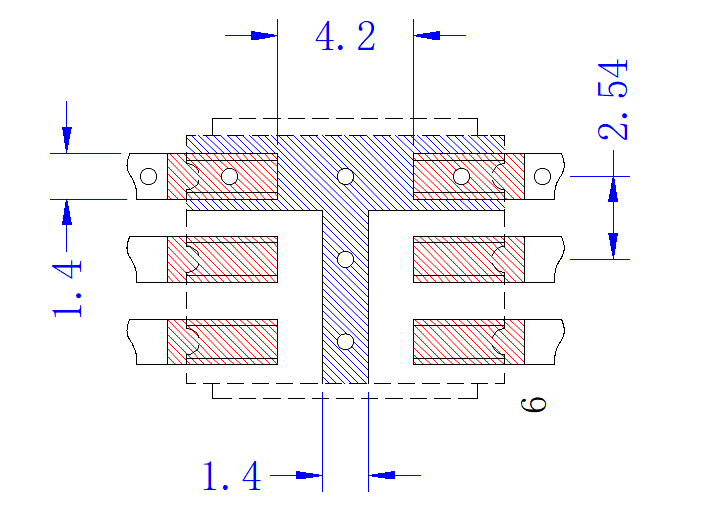

建议PCB布局图
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 90 | 1.16 | -3.88 | -2.82 | -89.64 | -18.82 |
| 99.29 | 1.16 | -3.6 | -3.06 | -89.81 | -19.19 |
| 117.86 | 1.16 | -3.23 | -3.42 | -90.1 | -20.14 |
| 127.14 | 1.15 | -3.11 | -3.55 | -90.22 | -20.74 |
| 145.71 | 1.12 | -2.99 | -3.72 | -90.4 | -22.25 |
| 155 | 1.1 | -2.97 | -3.74 | -90.48 | -23.18 |
| 173.57 | 1.05 | -3.02 | -3.69 | -90.72 | -24.89 |
| 192.14 | 1.03 | -3.22 | -3.53 | -91.17 | -24.29 |
| 210.71 | 1.13 | -3.58 | -3.33 | -92.16 | -20.64 |
| 220 | 1.19 | -3.84 | -3.22 | -92.99 | -18.64 |
参考实物图

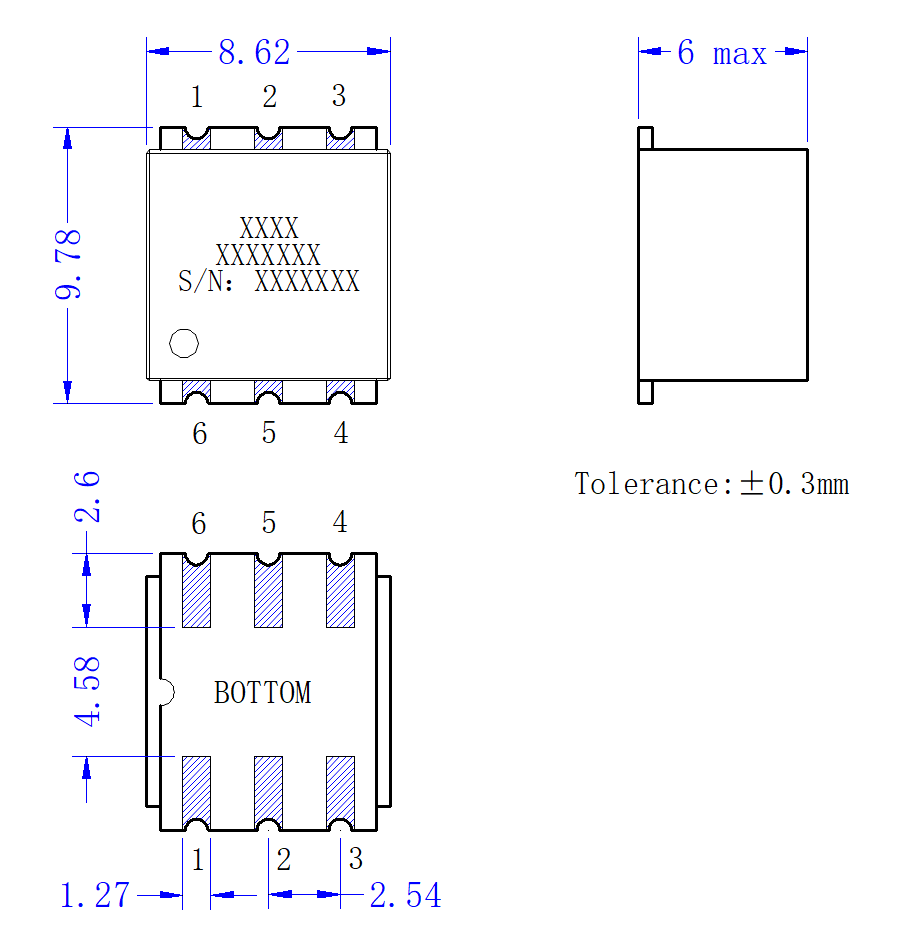

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
