工作频率8.2~12.5GHz, 增益6dBi, 线极化 , N-K
开口波导探头应用在天线近场测量系统中。开口波导探头的结构比较简单,方向图也比较简单而容易控制,增益平坦。采用标准波导覆盖频率0.32∼220GHz,可配备吸波材料使用。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 8.2 | ~ | 12.5 | GHz |
增益 | 6 | dBi | ||
驻波比 | 1.8 | |||
3dB波束宽度(H面) | 60 | ° | ||
3dB波束宽度(E面) | 95 | ° | ||
交叉极化隔离度 | 30 | dB |
极化方式 | 线极化 |
功率容量 | 50W设计保证 |
接口形式 | N-K |
波导型号 | BJ100 |

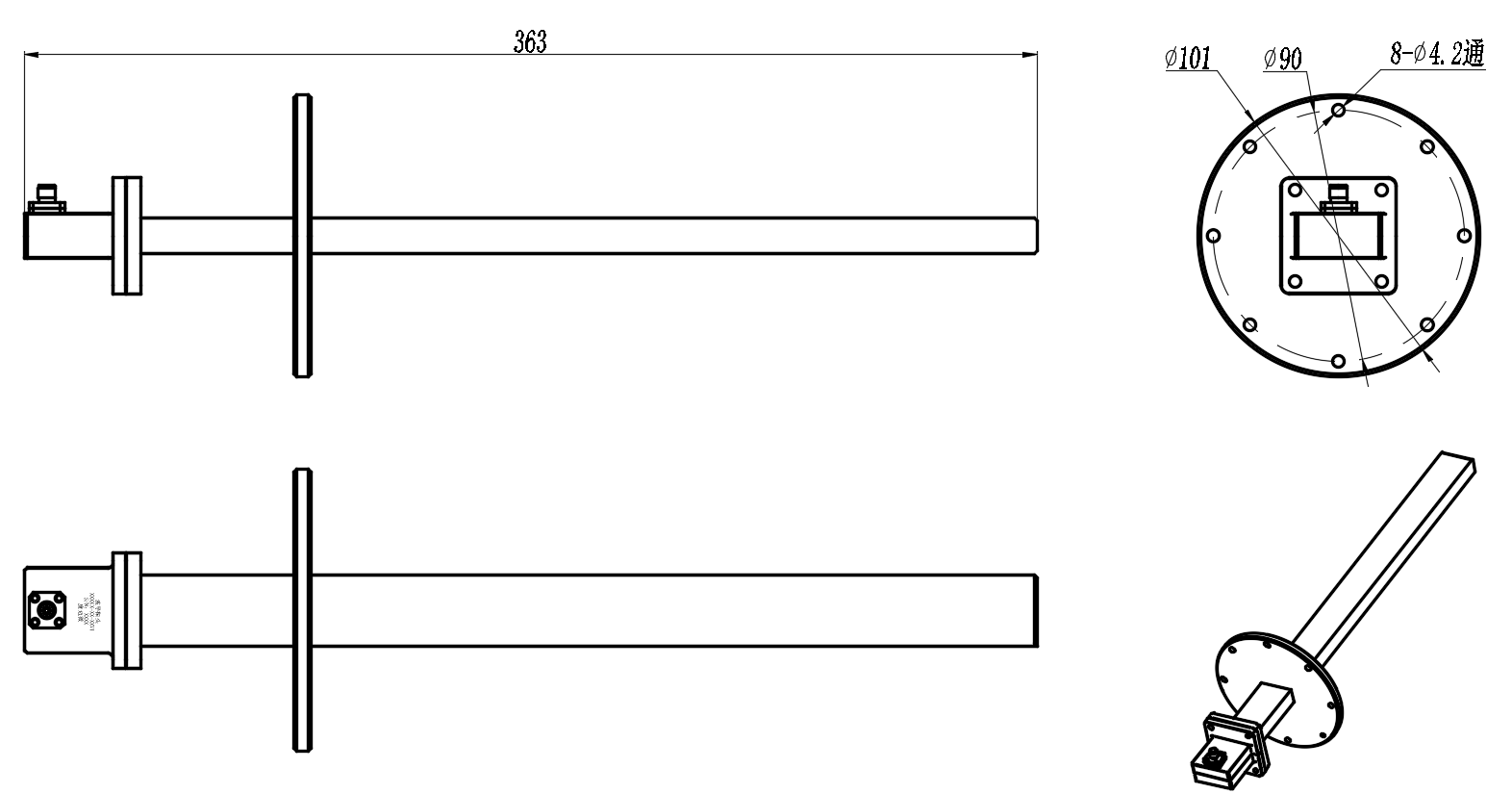

外形尺寸 | 363*101*101mm |
估算重量 | 1Kg |
表面处理 | 海灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+60℃设计保证 |
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
