射频开关
DC~18GHz, 单刀六掷 , TTL控制, 反射式, 15ms, SMA, 12V
- 1S61218T
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz；0.5@18GHz | dB | ||
| 隔离度 | 70@6GHz; 60@18GHz | dB | ||
| 驻波比 | 1.3@6GHz; 1.5@18GHz |
其它参数
| 开关路数 | 单刀六掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 100W@3GHz；60W@6GHz；40W@18GHz |
| 工作电压 | +12V |
| 工作电流 | 220mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 控制接口:D-Sub9-Male |

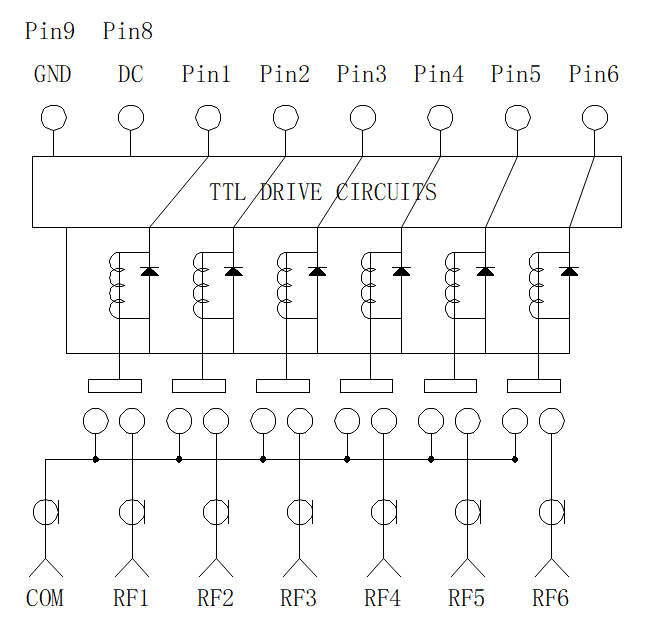

控制电路图
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.01 | 1.01 | 1.01 | -0.01 | -68.38 | -0.07 |
| 3.86 | 1.08 | 1.06 | -0.02 | -81.53 | 0.04 |
| 5.79 | 1.09 | 1.1 | -0.04 | -80.85 | 0.11 |
| 7.71 | 1.17 | 1.16 | -0.07 | -81.08 | 0.12 |
| 11.57 | 1.09 | 1.07 | -0.12 | -81.88 | 0.23 |
| 13.5 | 1.24 | 1.2 | -0.21 | -81.55 | 0.28 |
| 15.43 | 1.24 | 1.12 | -0.32 | -79.93 | 0.44 |
| 17.36 | 1.12 | 1.4 | -0.34 | -78.03 | 0.25 |
| 19.29 | 1.26 | 1.19 | -0.44 | -79.79 | 0.45 |
| 23.14 | 1.4 | 1.93 | -0.93 | -61.52 | 0.61 |

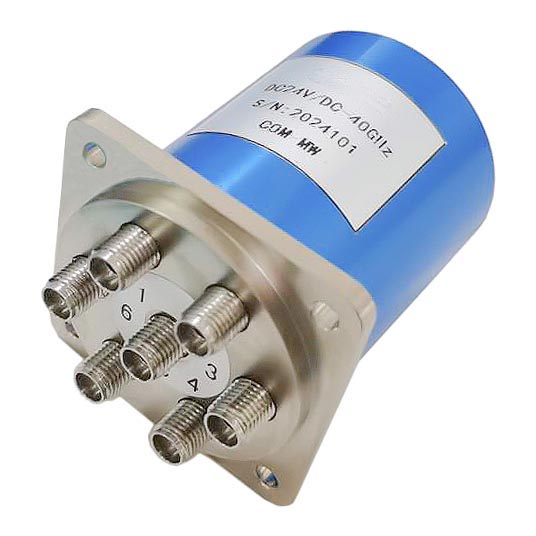

参考实物图

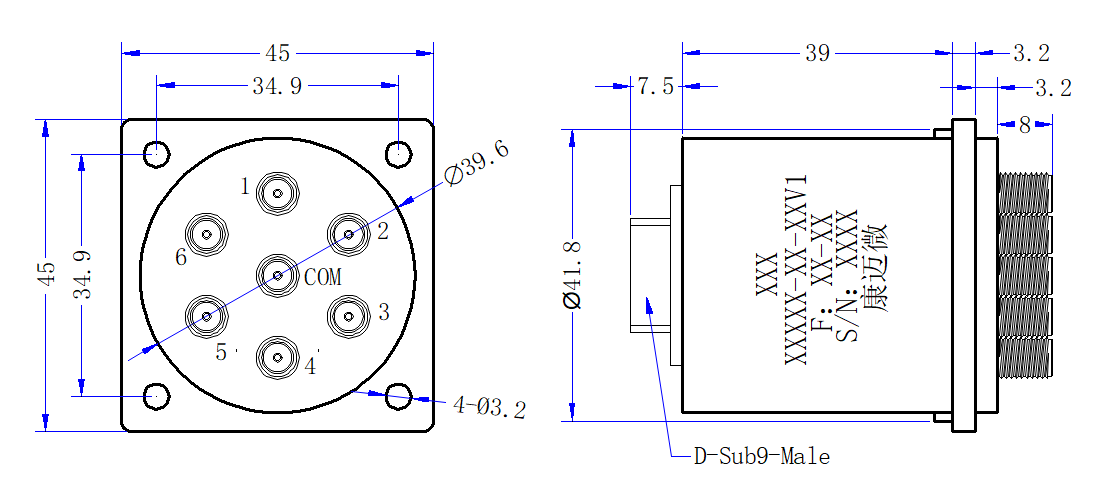

外形结构图（mm）

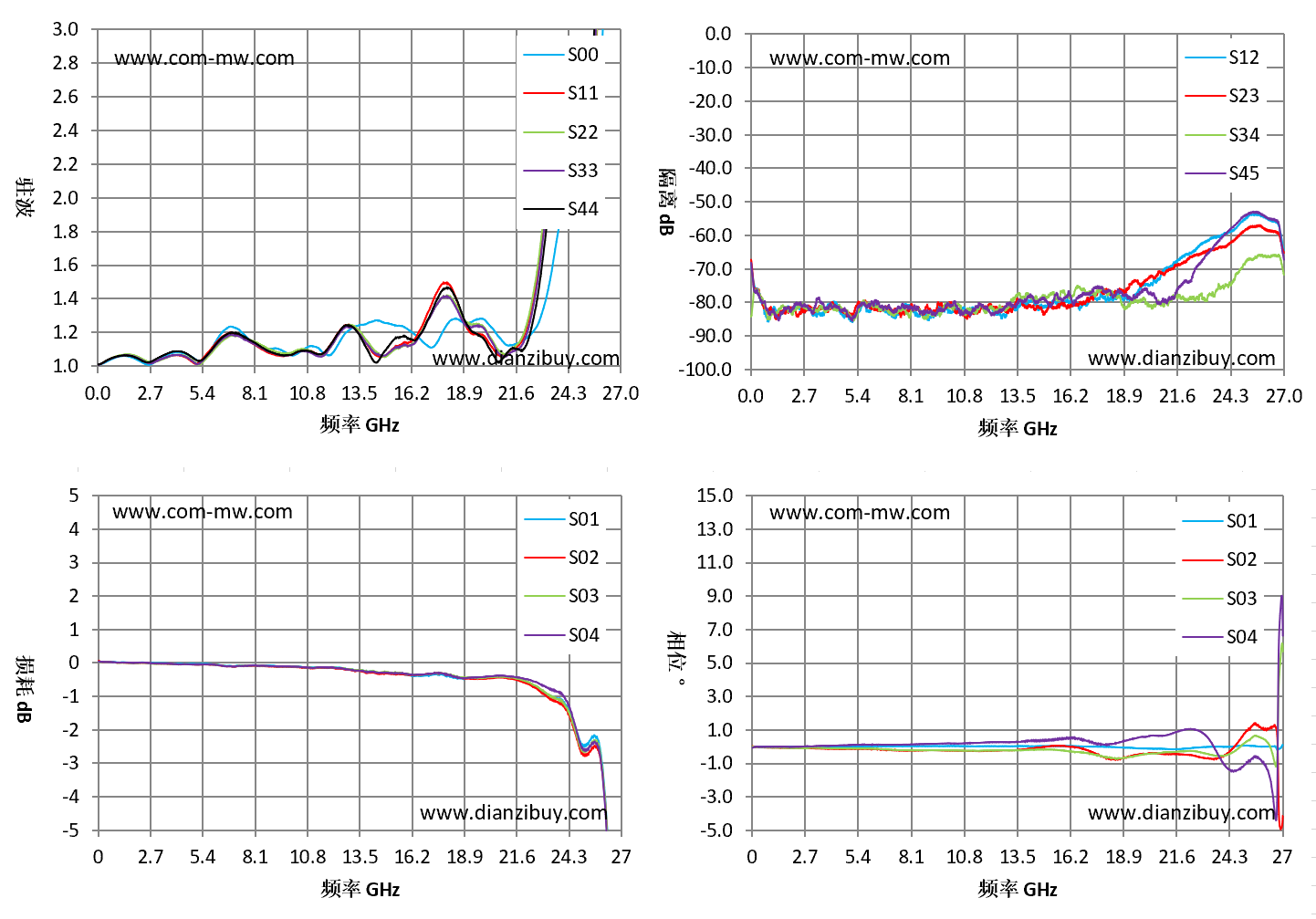

典型测试曲线图
端口定义
| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
