产品
移相器
工作频率18~46GHz, 移相位数6位, 2.92
- DPS8-18-46G-2921
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 46 | GHz |
| 插入损耗 | 18 | 21 | dB | |
| 驻波比 | 1.8 | 2.2 | ||
| 寄生调幅 | ±2 | dB |
其它参数
| 移相位数 | 6位 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 功率容量 | 20dBm设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 电压：-5V；电流：20mA |
真值表
| P1 | P2 | P3 | P4 | P5 | P6 | |
|---|---|---|---|---|---|---|
| 参考态 | 0 | 0 | 0 | 0 | 0 | 0 |
| -5.625° | 1 | 0 | 0 | 0 | 0 | 0 |
| -11.25° | 0 | 1 | 0 | 0 | 0 | 0 |
| -22.5° | 0 | 0 | 1 | 0 | 0 | 0 |
| -45° | 0 | 0 | 0 | 1 | 0 | 0 |
| -90° | 0 | 0 | 0 | 0 | 1 | 0 |
| -180° | 0 | 0 | 0 | 0 | 0 | 1 |
| -354.375° | 1 | 1 | 1 | 1 | 1 | 1 |
典型测试数据
| 频率 GHz | 14 | 19.14 | 24.29 | 29.43 | 34.57 | 39.71 | 44.86 | 50 |
|---|---|---|---|---|---|---|---|---|
| S11 | 1.64 | 1.48 | 1.66 | 1.37 | 1.53 | 1.2 | 1.32 | 2.18 |
| S22 | 3.3 | 1.11 | 1.38 | 1.49 | 1.21 | 1.28 | 1.35 | 2.85 |
| S21 | -17.3 | -13.7 | -14.4 | -16 | -17.8 | -18.5 | -19.4 | -23.1 |
| 0 ° | 0.13 | 0.17 | -0.02 | 0.02 | 0.03 | 0.38 | -0.26 | -0.26 |
| `-5.625° | -1.44 | -5.7 | -5.51 | -5.34 | -5.69 | -5.42 | -5.5 | -5.73 |
| `-11.25 ° | -12.7 | -13.3 | -11.5 | -11.3 | -10.5 | -12.7 | -14.7 | -10.8 |
| `-22.5 ° | -26.6 | -23.5 | -23.6 | -25.7 | -22.9 | -29.3 | -32.7 | -29.4 |
| `-45 ° | -59.2 | -51.5 | -51.4 | -50.9 | -53.1 | -54.7 | -60 | -75 |
| `-90 ° | -121 | -101 | -99 | -100 | -104 | -107 | -109 | -130 |
| `-180 ° | -184 | -179 | -179 | -177 | -183 | -186 | -181 | -189 |
| `-354.375 ° | -409 | -374 | -369 | -368 | -375 | -391 | -400 | -429 |

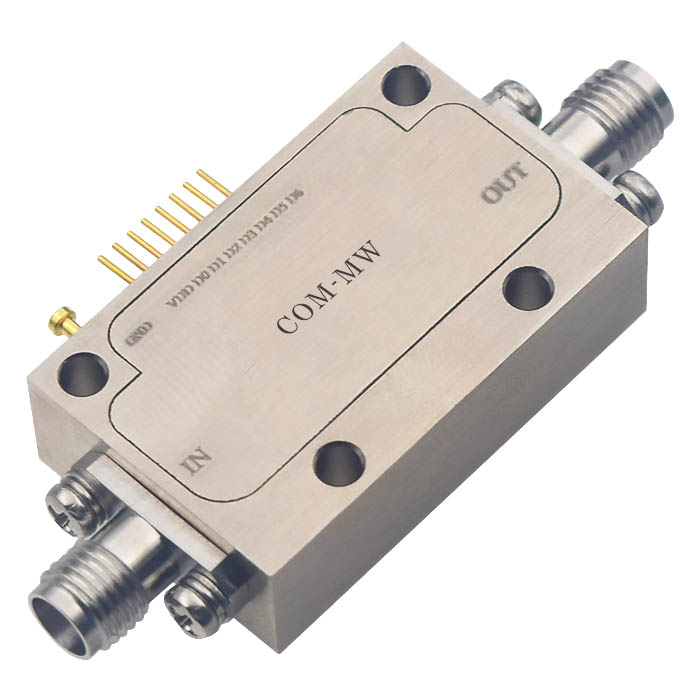

参考实物图

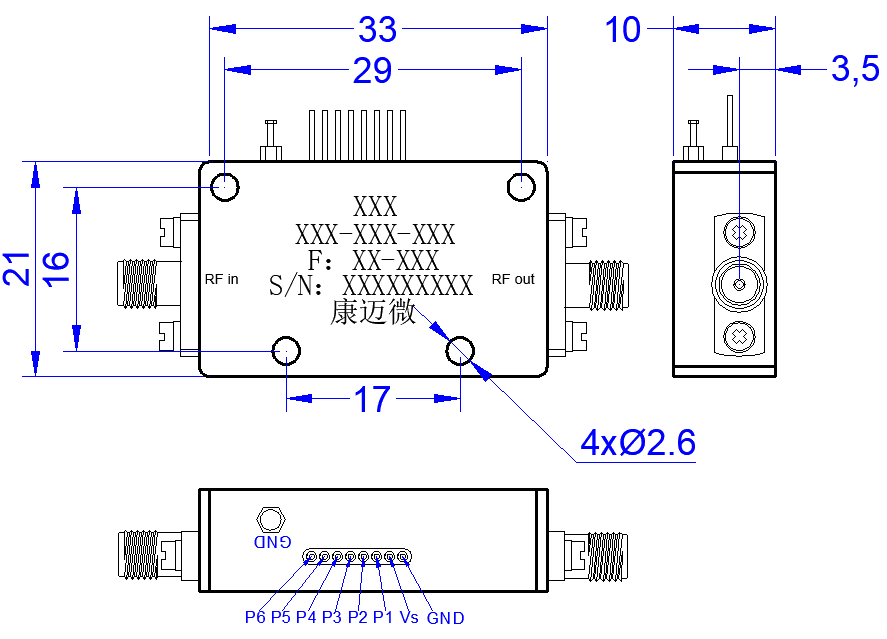

外形结构图（mm）

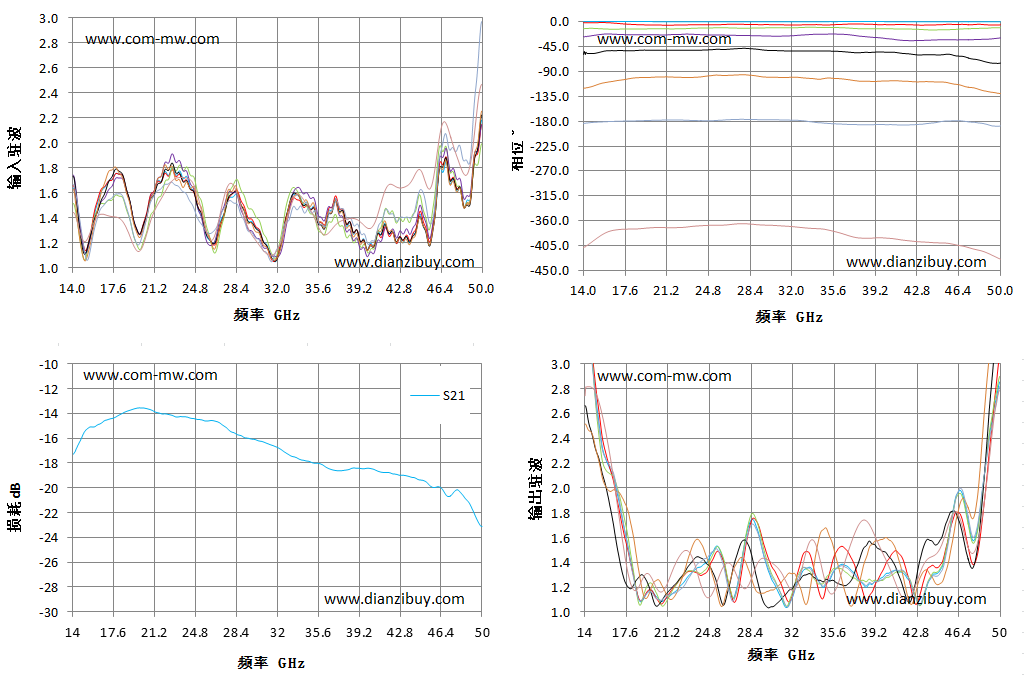

典型测试曲线图
控制电压
| 低（0） | 0V | / |
|---|---|---|
| 高（1） | +5V | / |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
