开关
0.009~13000MHz, 单刀双掷 , 反射式, SMA, 0.4W
- DSW8-2R0.009-13000-1775
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 13000 | MHz |
| 插入损耗 | 2 | 2.5 | dB | |
| 隔离度 | 18 | 25 | dB | |
| 驻波比 | 1.7 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 150ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.4W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +3.3V，-2.5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 控制电压3.3v,C1低电平J1通；C1高电平J2通 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S22 驻波 | S10 损耗 dB | S20 损耗 dB | S21 隔离 dB |
|---|---|---|---|---|---|---|
| 0.1 | 1.11 | 1.11 | 1.08 | -0.47 | -0.44 | -83.02 |
| 1 | 1.13 | 1.25 | 1.21 | -0.69 | -0.7 | -58.92 |
| 2 | 1.3 | 1.5 | 1.39 | -0.9 | -0.86 | -53.11 |
| 3 | 1.39 | 1.6 | 1.4 | -1.05 | -0.95 | -51.01 |
| 4 | 1.39 | 1.53 | 1.29 | -1.06 | -0.98 | -52.09 |
| 5 | 1.58 | 1.59 | 1.39 | -1.15 | -1.11 | -56.35 |
| 6 | 1.72 | 1.65 | 1.49 | -1.3 | -1.21 | -59.44 |
| 7 | 1.58 | 1.48 | 1.39 | -1.21 | -1.25 | -59.77 |
| 8 | 1.28 | 1.29 | 1.36 | -1.17 | -1.29 | -55.56 |
| 9 | 1.18 | 1.28 | 1.44 | -1.31 | -1.35 | -43.23 |
| 10 | 1.19 | 1.22 | 1.34 | -1.46 | -1.55 | -33.33 |
| 11 | 1.33 | 1.28 | 1.32 | -1.57 | -1.74 | -29.42 |
| 12 | 1.28 | 1.19 | 1.11 | -1.63 | -1.65 | -26.98 |
| 13 | 1.36 | 1.34 | 1.36 | -1.83 | -2.15 | -20.06 |
| 14 | 1.95 | 2.04 | 2.13 | -2.21 | -2.37 | -18.72 |

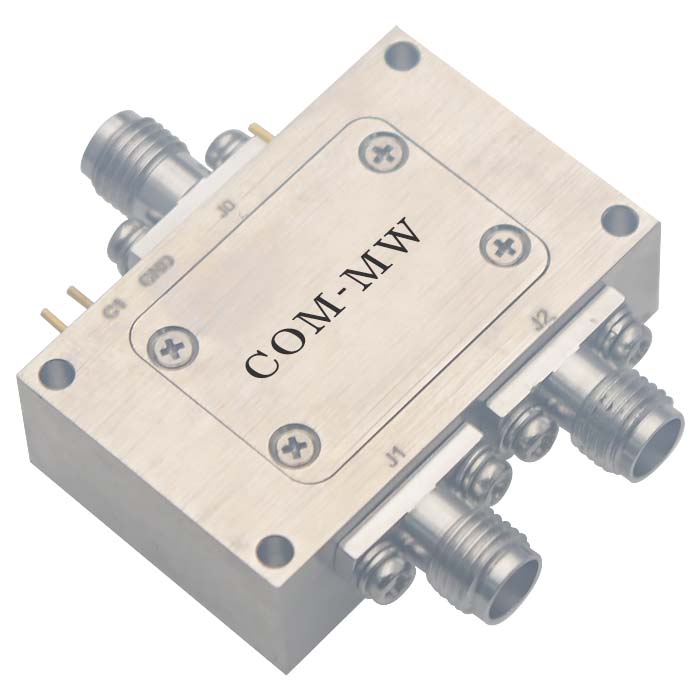

参考实物图

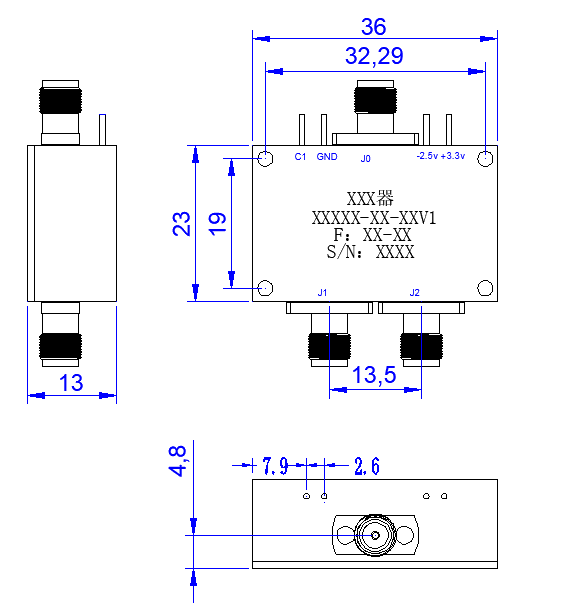

外形结构图（mm）

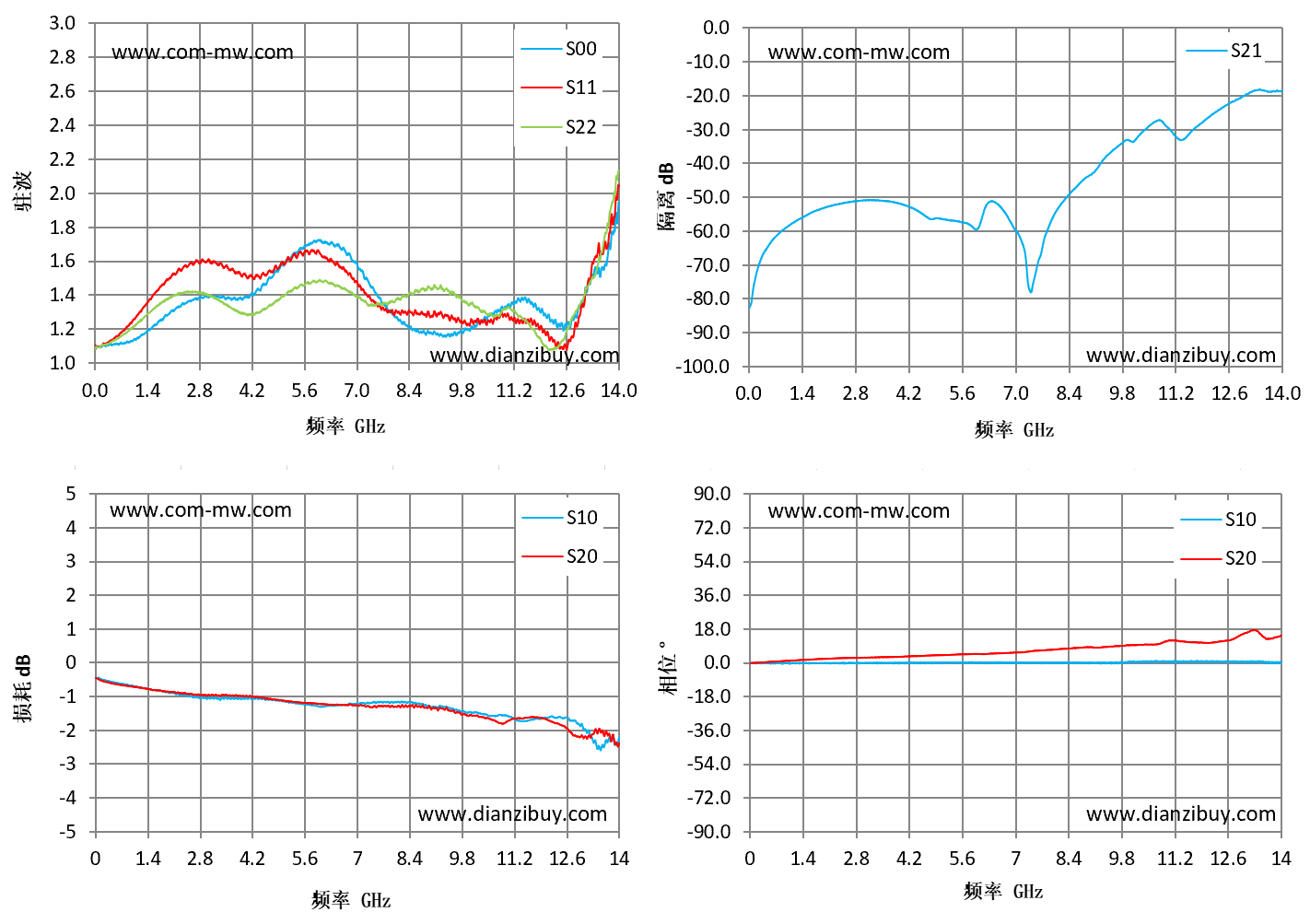

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
