产品
滤波器
通带频率18.45~19.45GHz, DC-16.75GHz≥100dB, 16.75-17.5GHz≥90dB, 17.5-17.95GHz≥45dB, 2.92
- ZBF8-C18.95-1G-3131
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.45 | ~ | 19.45 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-16.75 | GHz≥ | 100 | dB | ||
| 带外抑制 | 16.75-17.5 | GHz≥ | 90 | dB | ||
| 带外抑制 | 17.5-17.95 | GHz≥ | 45 | dB | ||
| 带外抑制 | 19.95-21.8 | GHz≥ | 45 | dB | ||
| 带外抑制 | 21.8-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |
典型测试数据
| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 17.9 | 51.67 | 43.07 | -58.32 | -1.36 |
| 18.05 | 44.91 | 38.41 | -41.97 | 0.76 |
| 18.2 | 21.36 | 20.69 | -16.87 | 2.46 |
| 18.35 | 1.27 | 1.26 | -1.08 | 3.44 |
| 18.5 | 1.19 | 1.16 | -0.84 | 2.51 |
| 18.65 | 1.05 | 1.03 | -0.74 | 2.19 |
| 18.8 | 1.06 | 1.08 | -0.72 | 2.06 |
| 18.95 | 1.32 | 1.26 | -0.78 | 1.99 |
| 19.1 | 1.16 | 1.16 | -0.74 | 2.05 |
| 19.25 | 1.24 | 1.22 | -0.77 | 2.14 |
| 19.4 | 1.21 | 1.19 | -0.8 | 2.41 |
| 19.55 | 1.12 | 1.13 | -0.89 | 3.19 |
| 19.7 | 14.05 | 16.43 | -12.7 | 3.05 |
| 19.85 | 37 | 36.22 | -39.29 | 0.83 |
| 20 | 49.75 | 38.42 | -58.22 | 0.49 |

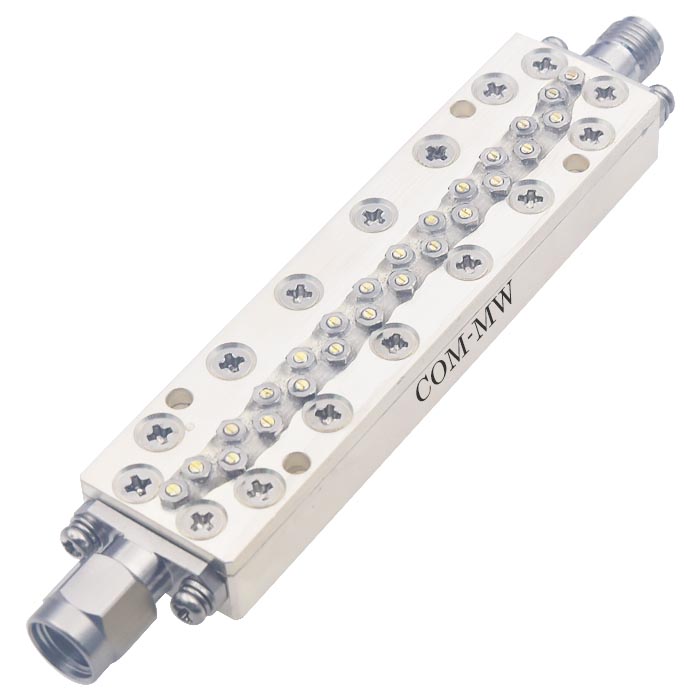

参考实物图

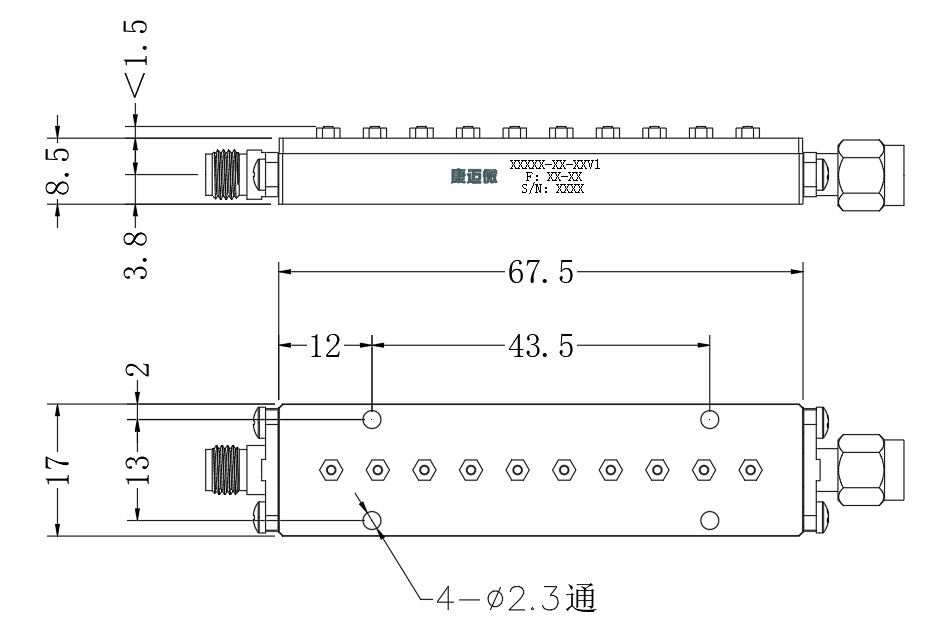

外形结构图（mm）

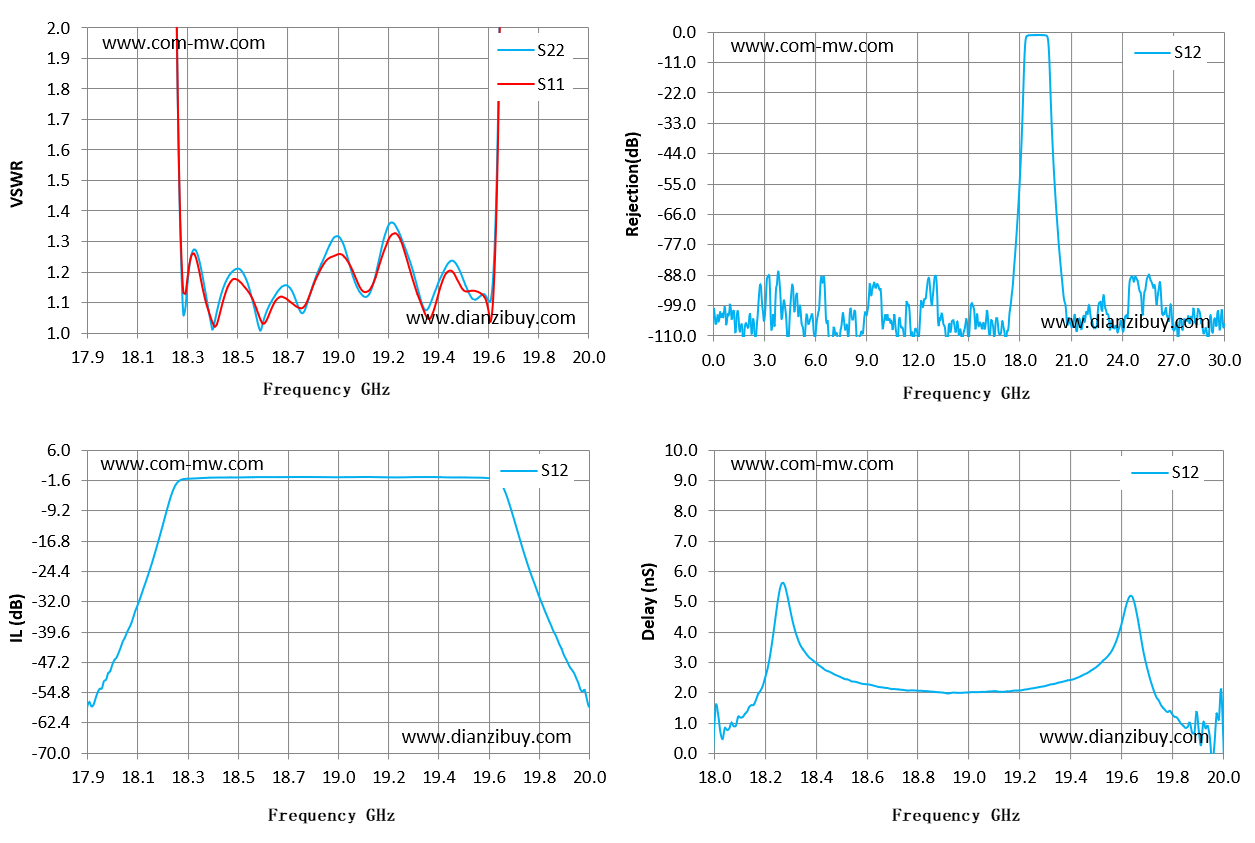

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
